Recommended Posts

poprawione

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Można tego monitora użyć w zwykłym 1.6?

Temp. oleju na blacie to super sprawa

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

On wyświetla informacje jakie ma na canie

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

@cinias - pewnie dla Ciebie to oczywiste o czym napisałeś, ale ja nie rozumiem.

Czyli da się czy nie? Jak bym taki wyświetlacz dorwał to mogę go u siebie zapodać zamiast tego który mam? potrzeba go jakoś aktywować Clipem?

Dzięki za ew. info.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Tak da się ale pokaże to co jest w samochodzie, jak nie ma czujnika temperatury oleju to nie będzie na wyświetlaczu

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Teraz rozumiem - dzięki.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

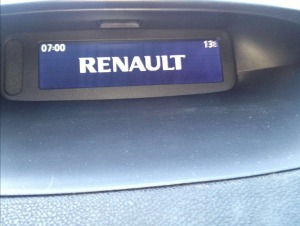

A mam takie pytanie czy nie da się odpłatnie przeprogramować wyświetlacza od radia co obsługuje BT taki jak z foty poniżej na RS Monitor


Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Nie pomyślałem o tym, żeby spytać bo na pierwszy rzut oka mam wrażenie, ze rozdzielczość inna.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Do rozebrania wyświetlacz zwykły ( mam ) i od RS ( nie mam ) i sprawdzić różnice czy tylko soft czy coś więcej

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Cinas orientujesz się, jak jest w przypadku Rlinka? Tylko ekran jest inny czy dochodzą do niego jeszcze jakieś dodatkowe elementy?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Nie wiem jak to wygląda w R-Linku , obstawiam konfiguracje ekranu

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

A jesteś w stanie to zrobić?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Jak kodowanie to pewnie tak

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

udało mi się właśnie rozpracować rlinka i jego zabezpieczenia i jak narazie uruchamiam rs monitor rs sound effect oraz sklep rstore bez telematyki także powoli się rlink otwiera

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

UWAGA aktywacja wiąże się z fizycznym dostępem do układu oraz ingerencję programatorem w pamieć tym samym każdy robi to na własną odpowiedzialność. Choć ryzyko uszkodzenia jest znikome nie biorę odpowiedzialności wynikłe uszkodzenia.



Do aktywacji nic nie trzeba dokupywać. Aktywacja polega na zmianie jednego bajtu w pamięci eeprom - każdy kto choć trochę zajmuje się elektroniką jest w stanie to zrobić. Nic nie trzeba wylutowywać, nie potrzeba żadnych drogich ani specjalistycznych narzędzi wystarczy zwykły programator pamięci szeregowych i np. klips soic8. Sam miałem wszystko pod ręką i zamiast zacząć od najprostszych rzeczy skupiłem się na UART/eMMC/u-boot/x-loader a okazało się, że to takie proste  W tej pamięci zapisana jest cała konfiguracja nawigacji, wszystkie opcje jakie włączamy/wyłączamy np. przez DDT lub Clipa. Zapisany jest również nr seryjny oraz VIN czyli podobnie jak w innych modułach.

Na płytce R-Linka szukamy pamięci 24C64F. Może być po stronie gdzie są złącza USB a może być też po drugiej stronie - trzeba wtedy odłączyć ekran.

Podłączamy klips i próbujemy odczytać pamieć - na wyłączonej nawigacji pewnie będzie błąd, więc włączamy nawigację - czkamy aż się uruchomi i próbujemy ponownie odczytać pamieć - powinna odczytać się bez problemu.



Modyfikujemy ją następująco:

Interesują nas 3 miejsca (jeśli chodzi o RS Monitor)

Offset: 00000B11:

00 - wyłączony RS Monitor

01 - x95 RS ph2

02 - x98 RS



Offset: 00000B12 (Slot1):

00020001000A0E10010800050A8C01092EE02EE0659001075A5ABE010A3C3C7801042EE02EE032C801042EE02EE0345801076E6EA001050000190A0A2710271036B0010A5F5F91010A64646E010000000A010000008C01072EE032C884D0010B00010203040506070204000901000101010101000180808080757575726B6A686561605E615A58546154514B614F4B44614B463E614A443E614B443E614D443E614D443E618080808083838383858584818887877F8C8B897F908F8C7F97958F7F9E9B8F7FA8A28F7FB3A28F7FBAA28F7FBAA28F7F14506E013201280596230000000000000000000000000000000000



Offset: 00000C02: (Slot2):

0001000200525F6F7F8F9AA3A7AAAAAAA8A7A6A5A3A2A19B958E867E644B323232525F6F7F8F9AB4B4B4B4B4B4B4B4B1B1AEAAA8A49A8A7A78645A503269019064057864004E2064635F6401903C03E864646464646464004B007700A800E6012201606464325A6E010696965A829600014502640FDC1C87B402000000000100015F880F010200030414100A0300284B6E96BE000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000



Zapisujemy zmodyfikowany plik do pamięci eeprom i robimy restart nawigacji po czym RS Monitor pojawi się automatycznie.



Przykładowy slot1:

00020001000A0E10010800050A8C01092EE02EE0659001075A5ABE010A3C3C7801042EE02EE032C801042EE02EE0345801076E6EA001050000190A0A2710271036B0010A5F5F91010A64646E010000000A010000008C01072EE032C884D0010B00010203040506070204000901000101010101000180808080757575726B6A686561605E615A58546154514B614F4B44614B463E614A443E614B443E614D443E614D443E618080808083838383858584818887877F8C8B897F908F8C7F97958F7F9E9B8F7FA8A28F7FB3A28F7FBAA28F7FBAA28F7F14506E013201280596230000000000000000000000000000000000



01 - Włączony
00 - Wyłączony

01 00 01 01 01 01 01 00 01


Nr Bajta:

1 - Wheelspin
2 - Twin Clutch Gearbox
3 - Oscilloscope
4 - GPS Stopwatch
5 - R.S. Maintenance
6 - Advice
7 - nic
8 - nic
9 - nic



W sumie w RS Monitor jest 14 ekranów:

Wheelspin Engine, Curves, Twin Clutch Gearbox, Oscilloscope, Datalogger, Stopwatch, GPS Stopwatch, R.S. Maintenance, Advice, Guages 1, Guages 2, Bargraphs, Performance, G-G diagram



Możliwe błędy to przy włączaniu nawigacji:

Connect to local dealer - uszkodzona pamięć / błędnie zmodyfikowana / wyzerowana.
EOL settings - błędna konfiguracja / brak uzupełnionych Slotów przy aktywowanym RS Monitor.
