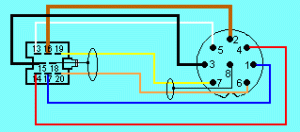

Schemat zamiany kostek do zmieniarek Philipsa i gniazd


wopa

Rekomendowane odpowiedzi

Umieszczam takie schemaciki bo zauważyłem szereg pytań na ten temat

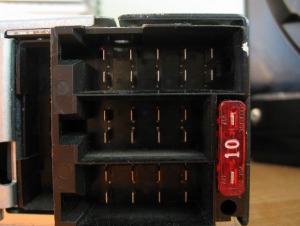

Gniazdo zespolone:



C:

LR - wyjscie liniowe tył lewy

LF - wyjście liniowe przód lewy

GND - masa

RR - wyjscie liniowe tył prawy

RF - wyjście liniowe przód lewy



środkowe 6 pinów jest przeznaczone do sterowania wyświetlaczem w samochodzie, jednak

w radiach posiadających wyswietlacz piny te sa nieczynne



L - wejscie zmieniarki kanał lewy (lub przy opcji AUX wejscie zewnetrznego źródła audio)

R - wejscie zmieniarki kanał prawy (lub przy opcji AUX wejscie zewnetrznego źródła audio)

nastawienie AUX lub CHANGER ustawia się w głównych stawieniach radia w tzw. INITIAL

D2B- D2B+ SW+ - sterowanie zmieniarką

GND, GND - masa sterowania oraz masa sygnałowa

PER+ - parmanentne zasilanie +12v czyli z akumulatora



B:

FR, RR, Fl, RL (+ -) - wyjscie na głosniki

Uwaga wazne: głośniki powinny być sfazowane czyli + z gniazda do + głośnika



A:

- - masa (minus)

+B - zasilanie (+ 12v) po stacyjce

"słoneczko" - podłączenie +12v ze świateł postojowych (właczenie swiateł postojowych

powoduje przyciemnienie podświetlenia radia)

Ant - sterowanie elektryczną anteną

Ynp - zasilanie permanentne (+12v) z akumulatora tzw. pamięć radia

Rem, Rem Gnd - podłaczenie sterowaniem radia tzw. mysz Philipsa (potafi to wszystko co

strowane sterowanie przy kierownicy radia np. w Tuner List !!)

"głośnik " - podanie napięcia z zestawu głosnomówiacego blokuje(wycisza do zera)

radio i pojawia sie napis TEL MUTE lub inny oznaczający to samo



Jak widzicie problemy opisywane przez was z tzw. nowoczesnymi radiami są bezprzedmiotowe w radiach których gniazda opisuję. Nie ma problemu z :

- podłączeniem mp3 lub innego źródła dźwięku

- podłączeniem zmieniarki Philipsa DC lub RC

- podłaczenia wzmacniacza nawet 4 kanałowego lub (nawet nagrywania z radia lub CD -

oczywiście to jest żart, ale mozliwy do przeprowadzenia)

- podłaczenia zestawu głośnomówiacego automatycznie wyłączającego radio przy

rozmowie

Tego typu gniazda mają radia: 22 RC 578 DQR (na kasety), 22 RC 599 DQR (na kasety), 22 RC 668 CD DQR (jedyne z wymienionych nie obsługuje zmieniarek pomimo że gniazda są takie same!),22 RC 688 CD DQR, 22 RC 948 CD DQR i pewnie szereg innych. Wszystkie te radia nie mają żadnych kodów, tylko sciągane panele- całe przody wraz z wyświetlaczem. Radia te działają także na procesorach cyfrowych toru radiowego i dźwięku tzw: DQR - (Digital Quality Reception)
