Scenic II phI Hamulec ręczny - moduł sterujący

[AdrianM]

Witam

Pare dni temu zmęczyłem wyświetlacz mojego Scenic'a i w końcu działa. Lecz obecnie padł mi ręczny, nie mam już słów... Do rzeczy, poprzez linki hamulca ręcznego, do modułu sterującego dostała się woda, moduł jest "hermetyczny" więc woda sobie wciekała, ale nie wyciekała, proces sobie trwał i trwał, bo ile wody moze się dostac przez linki. W końcu przyszedł czas, że wody uzbierało się wystarczająco i zrobiło się zwarcie.

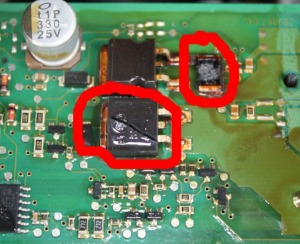

Mam prośbę, jeśli ktos dysponuje modułem sterującym, nie zamontowanym w aucie, i mógłby zczytać info z podzespów zaznaczonych na zdjęciu

( bo u mnie się zjarały i nic nie widać ) to będe bardzo wdzięczny

Pozdrawiam

[kipi]

O kurcze współczuję. Tak z ciekawości gdzie się zanjduje ten moduł ?

[AdrianM]

Pod autem jest "czarna skrzyneczka" do ktorej dochodzą linki hamulca. Numer 9 na załączonym obrazku, lokalizacja w wersji grang, dla wersji normalnej to numer 4.



W środku tej "hermetycznej skrzynki" jest właśnie moja nieszczęsna elektronika, silniczek zwijający linki itp.

[mik8esz]

B 2545 (moim zdaniem tranzystor 2SB 2545)

SMT R46e (?)

[AdrianM]

Jedno to dioda schottky MBRB2545CT

http://www.onsemi.com/pub_link/Collateral/MBRB2545CT-D.PDF

drugie to tranzystor STB80NF03L-04

http://www.datasheetcatalog.org/datasheet/...ronics/8479.pdf

Po wymianie tych dwóch elementów ok.

Na zdjęciu dioda i tranzystor są obok siebie, wyglądają podobnie. Dodatkowo na zdjęciu zaznaczyłem opornik, ale on był ok, zagrzał się ale przetrwał B)

Aha, jak komuś poleci tranzystor, to został mi jeden.

[kipi]

AdrianM, jakie koszta tych elementów?

I kolejna sprawa co na przyszłość? Dalej woda będzie ciekła przez kable do modułu (ot taki urok konstrukcji) czy w twoim przypadku był to akurat przypadek ze tak sie stało?

[AdrianM]

AdrianM, jakie koszta tych elementów?

2 tranzystory i dioda kosztowały mnie ok 50zł, łącznie z przesyłką z usa. Jak to robiłem w tamtym roku, to nie było w polsce dostępnych tych elementów, teraz pewnie też nie ma.

I kolejna sprawa co na przyszłość? Dalej woda będzie ciekła przez kable do modułu (ot taki urok konstrukcji) czy w twoim przypadku był to akurat przypadek ze tak sie stało?

Ciężko powiedzieć, bo elektronika sama w sobie jest lakierowana, więc nie specjalnie woda/wilgoć powinna jej zrobić krzywdę, ale zrobiła. Przy wlocie linek do modułu nawaliłem wazyliny technicznej, i starałem się trochę wazyliny wstrzyknąc do pancerza linek - tym bardziej że zdarza się przymarzanie i blokowanie tej linki w pancerzu, wiec oczywiste że zbiera się tam woda.

[kipi]

Co do przymarzania samej linki w pancerzyku elektryk z ASO zapewniał mnie że do tego nie dochodzi B) (i jak tu wierzyć serwisantom).

Najważniejsze że opisałeś rozwiązanie - przyda się kolejnym nieszczęśnikom.

[matjas3000]

...Lecz obecnie padł mi ręczny, nie mam już słów...



jak objawiała sie usterka ze podkusiło Cie zajrzec do modułu?

[kendzior]

dla tych co by chcieli naprawić taki moduł.Wymiana linek kosztowała mnie 350 zł razem ze wszystkimi potrzebnymi gumkami i innymi pierdołami.Demontaż i montaż po wymianie linek około 350 zł :/.Ale to zawsze taniej jak kupić nowy.

[mario_78_78]

Kendzior ---> czyli rozumiem ze za naprawe dales 350 ? czy raczej 700 ? ... gdzie robiles jesli mozna wiedziec ... mam podobna usterke i czas juz chyba naprawic reczniaka

[metalic]

WItam

Jestem nowy i jak widze i czytam nie jedyny, który ma problem z hamulcem postojowym. Mam pytanie czy komuś udało się dokupić same linki hamulca(myślę o nowych) bez potrzeby wymiany modułu.



Pozdrawiam:

[kendzior]

Cięcie

Udało,czytaj jak wyżej to będziesz wiedział co i jak.



Regulamin

[13969818m]

Panowie ja mam też problem z hamulcem elektrycznym- przestał działać. Dałem do znajomego elektryka, który po wyjęciu modułu stwierdził, że awarii uległ silniczek. Może ktoś zna dane techniczne tego silniczka ewentualnie gdzie go można dostać lub jego zamiennik. Na silniczku są oznaczenia: 73677 E JOHNSON 3C5022. Pomocy

[Tomik]

Polecam tą FIRMĘ wyślesz kurierem i w ciągu tygodnia masz naprawiony z regeneracją linek.
