piko74

Scenic I phI Instalacja radia w Scenic I

Recommended Posts

A ja w moim Scenicu rozwiązałem problem z montażem CB radia w taki sposób:





Udostępnij ten post


Link to postu
Udostępnij na innych stronach

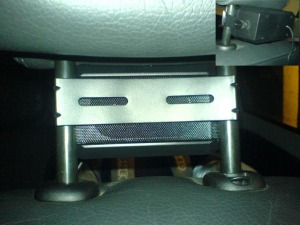

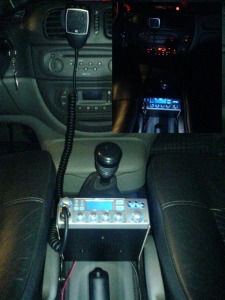

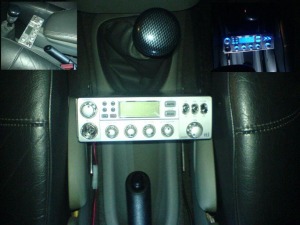

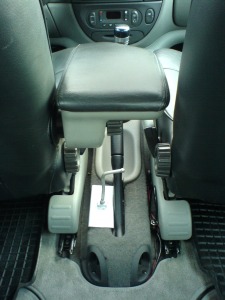

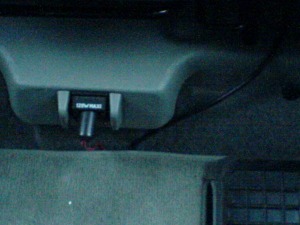

po zamontowaniu podłokietnika wpadłem na pomysł aby zamocowac tez tam CB bo poprzednia lokalizacja była raczej taka sobie(trzeba było sie schylac do przełączników i radyjko było w bardzo widocznym miejscu.Kilka foci jak to teraz wygląda

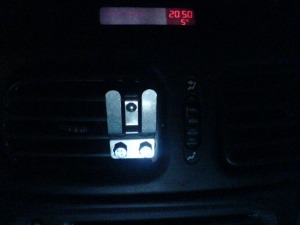

w podłokietniku zrobiłem tez miejsce do mocowania gruszki


Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Witam w wątku o mojej furce pojawiła się prośba o pokazanie jak zamontowałem antenke od CB i którędy idzie kabelek więc poniżej przedstawiam jak to u mnie wygląda

Tak mam zamontowane CB



Tu jest antenka


A tak leci kabelek





Udostępnij ten post


Link to postu
Udostępnij na innych stronach

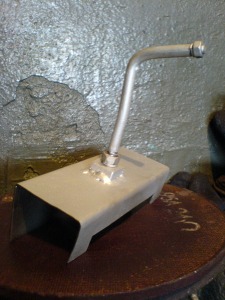

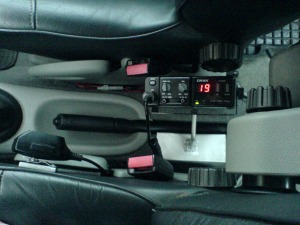

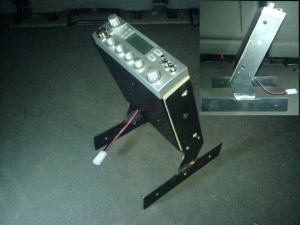

W związku ze zmianą radia na nowe (była ONWA, teraz TTI 880) wymyśliłem nowe mocowanie radia w Scenicu. Teraz wygląda tak:






Udostępnij ten post


Link to postu
Udostępnij na innych stronach

[przeniesiono]

Witam wszystkich pozwolę sobie podczepić się pod temat :mrgreen:



Ostatnio siedziałem i głowiłem gdzie wcisnąć CB-RADIO

Ci co mają Scenica np rok 2000 to wiedzą że nie bardzo jest gdzie :D

Najlepiej byłoby w podłokietnik ale go nie mamy, a te na allegro jakoś mi się nie podobały.

Wiadomo że chodzi o miejsce aby nie rzucało się w oczy !!!



Gdzieś na forum ktoś fajnie wcisną radio zamiast popielniczki ale chyba był jakimś magikiem :D bo jak rozebrałem popielniczkę to nawet połowa radia mi tam nie weszła nie mówiąc już o otwieraniu psełdo lodówki na środku.

Znajomy przykręcił je do siedzenia pasażera nawet fajne miejsce no ale za bardzo widoczne

( ach te bezpieczne dzielnice i brak garażu :D )

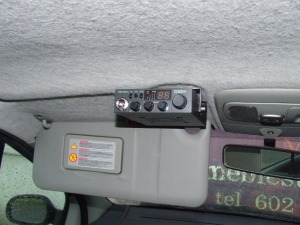

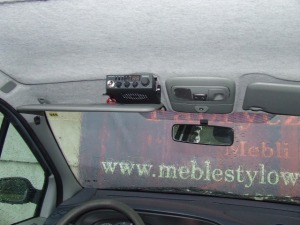

W końcu wymyśliłem i przykręciłem je do podsufitówki.

Jak zagląda się przez szybę do auta to radio nie rzuca się w oczy.

Osłonka przeciwsłoneczna lekko odstaje ale w niczym to nie przeszkadza !!!

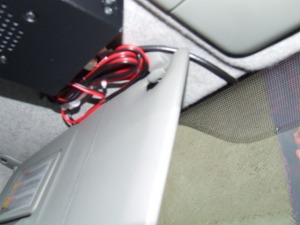

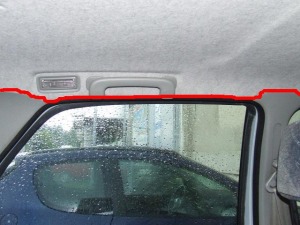

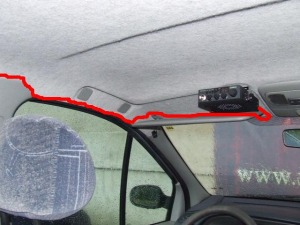

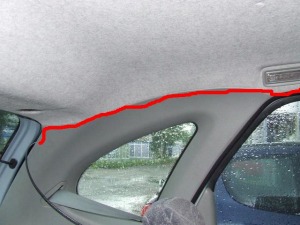

Kabelek poszedł pod podsufitówkę aby nie było go widać.



Teraz parę fotek:



Mile widziane komentarze :D No i pomysły może ktoś ma jakiś fajny pomysł.







Udostępnij ten post


Link to postu
Udostępnij na innych stronach

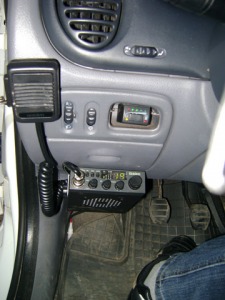

Moje montowanie CB raczej "standardowe"



111iud.th.jpg 222al.th.jpg



zwykle i tak jeździmy w max 3 osoby + bagaże, więc radio nie narażone na uszczerbki zdrowotne, poza tym prąd na gniazdo zapalniczki, bo auto często wędruje ze Scenica do Corsy.

Zamontowane do góry nogami, bo lepiej słychać, a i łatwiejszy dostęp do pokręteł i lepszy widok na wyświetlacz <piwko>

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

ja chciałem tak zrobić w swoim szczeniaku jak kolega slawskip, nawet zakupiłem drugą popielniczkę, ale niestety jak ktoś ma climatronic i lodówkę, to nie da rady tak zamontować, bo wtedy jest znacznie mniej miejsca za popielniczką :mrgreen:

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Pieczar, W scenicach I, nawet przy ręcznej klimie i bez klimatyzowanego schowka, za popielniczką jest za mało miejsca i radio, nawet 14 cm "długie" wystaje poza obrys konsoli.

Jest to spowodowane innymi kanałami nawiewu. Chodzi o te, na nogi pasażerów z tylnego rzędu.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

teraz to już to wiem :mrgreen: pozostało mi tylko zamontowanie "na wierzchu" radyjka... ale koniec o tym, bo to nie o scenicach wątek :(

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Witam



Ja u siebie cb radio zamontowałem podobnie jak kolega DizzyX a antenkę sirio T3-27 mam zamontowaną na stałe.



http://www.fotosik.pl/pokaz_obrazek/ef80e03f03103acb.html

http://www.fotosik.pl/pokaz_obrazek/e77bddb3b54d6298.html

http://www.fotosik.pl/pokaz_obrazek/498a05101c6e5500.html

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Ja mam radyjko zamontowane do fotela pasażera , prąd skręcanym kabelkiem ciągnie sobie bezpośrednio z akumulatora, gruszka sobie luźno leży na fotelu pasażera ( rzadko ktoś tam siedzi, zwykle jeżdżę sam albo z dzieckiem i żonką z tyłu). Antenkę mam zamontowaną identycznie jak toldi_83, tyle że kabel antenowy inaczej poprowadzony. Zdjęcia zaktualizuję w wolnej chwili.Na razie 2:





Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Ja mam podobnie jak dizzy, dorwałem od znakomka stojak oryginał, trochę przerobiłem otwory do radia, włącznie z tymi kątowymi, rozwierciłem i rozpiłowałem, Stojan przykręciłem do kanału nagrzewu. Kabelek sieci ukryłem po wycieraczkami i dokrojonym dywankiem.

cb1ux.th.jpg cb2za.th.jpg dywanikity.th.jpg

Kabelek antenki również pod nimi i przepuściłem pod listwą tylnych foteli, potem pod wykładziną bagażnika i na dach. Nie udało mi się jednak zdobyć dobrego wieszaka do gruszki (taki wieszak od zapaszków w kratkę nawiewów, widziałem to u jednego z forumowców, lux pomysł), którego chcę przewiercić i wpasować w nawiew. Więc na razie leży na półeczce nad radiem lub w lodówce. Antena także prowizorycznie, magnesówka w lewym tylnym narożniku, tak aby nie utrudniała otwierania klapy. Plany; zmiana na mniejszą podstawę anteny, (ta ma 11cm podstawy i nie mogę dokupić gumy, znalazłem ją w lesie po kłusujących z Frontiery, kolega handluje na alle, lub szwagier blacharz dorobi mi uchwyt do relinga, a wtedy założę na stałe bo kradną). Dokupić zapaszek z uchwytem i przerobić do gruszki, no i dostroić, ten kolega ma urządzenia do sprawdzania czy wyżej, czy niżej, czy w bok antenę, bo klimatronic zakłóca.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Montaż CB radia w moim Scenicu wygląda tak:

*antena Midland 18-244 na magnesie została zamontowana w prawym rogu dachu,

*kabel od anteny został przeprowadzony w szczelinie między klapą bagażnika a uszczelką,

po czym został wsunięty miedzy oparcie i został przeciągnięty pod środkowym siedzeniem po podłodze aż do radia,

*radio Uniden PRO 520 XL zostało zamontowane na oryginalnym podłokietniku za pomocą trochę przerobionego standardowego uchwytu do każdego CB radia i podłączone do tylnego gniazda zapalniczki,

*uchwyt mikrofonu "gruszki" został zamontowany z prawej strony podłokietnika,



Zdjęcia pokazujące montaż radia:

Renault-Megane-SCENIC-I-phI-1,6-8v-Country-28.jpg Uniden-PRO-520-XL-+-antena-Midland-18-244-01.jpg

Uniden-PRO-520-XL-+-antena-Midland-18-244-02.jpg Uniden-PRO-520-XL-+-antena-Midland-18-244-03.jpg

Uniden-PRO-520-XL-+-antena-Midland-18-244-04.jpg Uniden-PRO-520-XL-+-antena-Midland-18-244-05.jpg

Uniden-PRO-520-XL-+-antena-Midland-18-244-06.jpg Uniden-PRO-520-XL-+-antena-Midland-18-244-07.jpg

Uniden-PRO-520-XL-+-antena-Midland-18-244-08.jpg Uniden-PRO-520-XL-+-antena-Midland-18-244-09.jpg

Uniden-PRO-520-XL-%2B-antena-Midland-18-244-12.jpg Uniden-PRO-520-XL-%2B-antena-Midland-18-244-10.jpg




Używanie tak zamontowanego CB radia jest kwestią przyzwyczajenia. Gdy mamy dobrze wyregulowane szumy i głośność, jego używanie nie powinno sprawiać kłopotów.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

U mnie montaż radia wygląda następująco:



- Radio Uniden Pro 520XL przykręcone do fotela pasażera na uchwycie który był w komplecie,

- antena Lemm, kabel puszczony pod dywanikiem i fotelami do bagażnika, tam pod uszczelką na dach

- zasilanie radia podpięte do gniazda zapalniczki przedniej, nie jest to najwygodniejsze rozwiązanie więc docelowo planuje podpiąć się bezpośrednio do akumulatora.



A tak to wygląda w rzeczywistości:


p1040483.jpg p1040484.jpg



Pozdrawiam <szukaj>

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Ja wykorzystując orginalną ramkę montażową od CB donitowałem 2 "wąsy" i podłożyłem (lekko zaginając) pod obudowę drążka zmiany biegów od str.pasażera(mam pełną widoczność wyświetlacza i dostęp do przycisków i potencjometrów i nie przeszkadza ew. pasażerowi. Antena Florida z tyłu na dachu str.lewa a kabel wchodzi do bagażnika i pod siedzeniami i dywanikiem razem z kablem zasilającym z gniazda tylnego- do radia praktycznie niewidoczne.Na czas dłuższego postoju - nie w garażu zdejmuję radio z wsówek i chowam pod prawe siedzenie a antenę odklejam i do bagażnika.Tak już 2 lata.Polecam. :P

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

może jakieś zdjęcia? :P

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

zdjęcia mogę zrobić ale jak je zamieścić muszę poszukać na forum.Już mam (instr.dodawania zdjęć)



[ Dodano: 2011-03-14, 11:36 ]

Dołączam zdjęcia montażu CB w/g własnej koncepcji 2009r(bałagan po zimie)









Pousuwałem fotki z załączników, dublujące te w poście. - gojgien

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Witam! ja również się pochwalę zamontowanym radyjem : )

Na początek mój zestaw;



Radio:

President Harry III



Antena(y)

President Missouri

lub

Sirio ml 145





Ja radyjo zamontowałem podobnie jak kolega Mitex



Urządzenie jest zamontowane na statywie oryginalnym który jest przy wiercony do tunelu środkowego od strony pasażera. Nie przeszkadza nikomu podczas jazdy potencjometry są dostępne z łatwością a i widok panela jest bardzo dobry. No i największa zaleta tego modelu radio to pomarańczowe podświetlenie które w nocy pięknie się komponuje z podświetleniem deski rozdzielczej. Kabel od anteny idzie pod fotelem kierowcy koło pasa bezpieczeństwa idzie do góry i antena jest na środku dachu. Zasilanie z zapalniczki akurat końcówka jest tak mała ze chowa się cała w zapalniczce.



Pozdrawiam Dadu.



Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Ja trochę inaczej to rozwiązałem.Onwa MK2 Gruba.Delikatny mod polegający na wyciągnięciu na zewnątrz -na ten mały panelik potencjometrów vol i sq oraz wyłacznika .Wrzucona pod siedzenie pasażera na szufladę przymocowana na rzepie technicznym.Grucha luzem miedzy siedzeniami . Panelik przykręcony do tunelu.Antena 70 cm sunker na magnesie-podłaczona ,leży w bagażniku w "nieprzyjaznej okolicy" -w przyszłości chyba zdecyduję się na tajfuna albo triflexa w dziurkę po ori + ew amplifier bo wkurza mnie ciągłe wyciąganie anteny z bagażnika.Zalety -nic nie widać ,na gruchę można rzucić jakąś szmatkę na tunel do przecierania szyb i nikt nic nie wypatrzy.Wady -brak możliwości zmiany kanałów(no chyba że wsadze głowę pod siedzenie -ale u mnie CB to antymisiek + traffic info więc zmiana kanałów jest mi zbędna .




Udostępnij ten post


Link to postu
Udostępnij na innych stronach

pełen szacunek <ok> takie coś bym chciał mieć u siebie, ale mam dwie lewe ręce elektrycznie-elektronicznie :(

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Bardzo fajny pomysł z tym radiem pod siedzeniem, ale jak dla mnie to brakuje wyświetlacza i możliwości zmiany kanałów, bardzo często się zdarza że proszą kierowcy na inny kanał i co wtedy...?

: )



Ale patencik z tym małym panelem koło ręcznego jest świetny. Ciekaw jestem tylko jak z odbiorem a raczej słyszalnością w aucie ? nie jest za cicho z racji ze wyszystko jest pod siedzeniem??



Pozdrawiam Darek.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Słychac dobrze.To że radio leży pod siedzeniem aż tak bardzo go nie tłumi.Dla wymagających mozna chyba do każdego radia (przynajmniej do tych 3 co ja mam-są w nich wyjścia) podłaczyć zewnętrzny głośnik i zawiesić koło słupka /ucha kierowcy.

Co do zmiany kanałów -jakbyś miał radio ze zmianą kanałów w gruszcze -to by chodziło jeszcze zmienianie kanałów.No ale który kanał masz -to już byś musiał albo na czuja (2 pstrykniecia w góre/2 pstryknięcia w dół itp)-albo wsadzać głowe pod siedzenie.

Myslałem o wyciągnięciu całego front panelu z CB -ktoś na forum paska tak zrobił.Na kablu LPT od drukary-ale taki kabel ma szeroką wtykę więc i tak nie przeciągniesz go przez małe otwory-a lutować w aucie mi się nie chciało(potem przy ew zmianie auta musisz wszystko rozlutować żeby wyciągnąć kabel).Więc wybrałem RJ +kabel skrętkę bo to miałem pod ręką akurat.RJ-kę przepchniesz gdzieś między plastikami i kablami w karoserii bez problemu.

Przy czym CB nie traci nic ze swojej funkcjonalności wymiennej miedzy innymi autami.

Tzn. odłaczasz złacze RJ i zasilanie oraz antenę i zabierasz radio do innego auta (ten panelik jest wpięty równolegle) a jakbyś miał zwalony panel-to już lipa-chyba że razem z panelem, kablem itd -ogólnie kupa roboty by z tym była.

Można wyciągnąć pewnie równolegle sam wyświetlacz -ale z powodów jak pisałem wyżej -dla mnie to jest zbędne.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

U mnie standardowe rozwiazanie. Radyjko przykręcone do fotela pasażera, zasilanie z tylnego gniazdka prowadzone pod dywanikiem. ze wzgledu na okolice jaka zamieszkuje radio i antena chowana.




Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Jeżeli słychać dobrze to trzeba być zadowolonym i jeździć :-D ja mam ogólnie gruszkę właśnie z możliwością zmiany kanałów, bardzo przydatna funkcja. A i głośnik zamontować to też nie jest problem!

Jednego czego żałuję że w szczeniakach nie ma miejsca żeby zamontować radioodtwarzacze na 2 Din`y, wtedy moze był bym tam upchnąć i CB i radio samochodowe. Wcześniej jeździłem Fordem Escortem i tam po rozmontowaniu półeczki zamontowałem radio CD i Radio CB.
