Megane I phI Jak zamontować automatyczny włącznik AWS-2 w

[qwerty1234]

Witam,

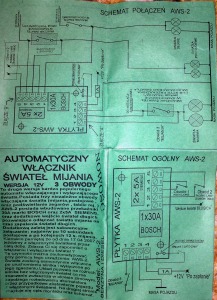

Zastanawiam się nad kupnem automatycznego włącznika świateł mijania AWS-2. Jak miałbym go zamontować? Chodzi o to które kable i czy lepiej to zrobić w komorze silnika czy przy skrzynce bezpiecznikowej. Schemat podłączenia w załączniku.



Dziękuję

Pozdrawiam

[gojgien]

qwerty1234, ze schematu wynika, że najlepiej podpiać to pod przewody wychodzące z pod kierownicy. Miejsca przyłączenia mają być przed i za oryginalnymi wyłącznikami świateł, a te masz w lewej manetce.

[qwerty1234]

Dzięki za szybką odpowiedź.

Tylko pytanie jak znaleźć te przewody? Co to jest ta manetka (mam ubogie słownictwo nazw technicznych) i ewentualnie jak ją rozebrać?



Dzięki

[gojgien]

qwerty1234, manetka to ta wajcha, którą włączasz kierunkowskazy, a na niej masz wyłączniki od świateł. Cała podstawa tej manetki i kostka przyłączeniowa jest osłonięta plastikami osłaniającymi kolumnę kierownicy. Jak je zdemontujesz to zobaczysz wiązkę, w której są potrzebne przewody. Jeśli nie masz praktyki w takich zabawach, to zleć zamontowanie ustrojstwa elektrykowi samochodowemu. Zapłacisz ale będzie pewne, że będzie działać i nic nie skopcisz.

[qwerty1234]

Jaki sposób podłączenia się do przewodów najlepiej zastosować?

Znalazłem schemat manetki, sprawdzałem wszystko się zgadza.

Gdzie znajdę zasilanie dopiero po uruchomieniu silnika, a nie po zapłonie?

Gdzie najlepiej zamocować włącznik do tego układu?



Schemat manetki



Kilka zdjęć przewodów przy manetce:

1

2

3

4



Dzięki

[Krzychup]

Kilka zdjęć przewodów przy manetce:

1

2

3

4

Linki przedstawiają to samo zdjęcie! Łączenia kabli na pewno lutowane i dobrze zaizolowane.

Ja w innym aucie napięcie po zapaleniu brałem z lampki ładowania akumulatora.
