Podłączenie wyświetlacza oraz pilota przez interfejs do radia Pioneer DEH-P3100UB


Gość

Rekomendowane odpowiedzi

Witajcie!



Potrzebuję schematu/rozpiski do wtyczek/gniazd w dwóch poniższych panelach.

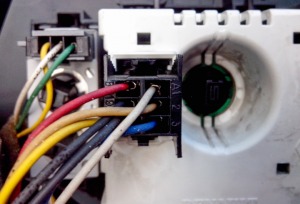

Oryginalnie w samochodzie mam panel z mini-półeczką pokazujący godzinę, temperaturę, informację o niezapiętych pasach itp. Tył oryginalnego panelu wygląda tak:

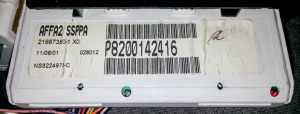

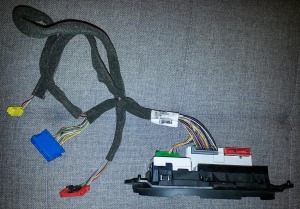

Poniżej zdjęcia dokupionego panelu AFFA2 SSPPA, który wyciągnięty został z tego co wiem ze Scenica I PH2 rocznik 2002 wersja Dynamique.

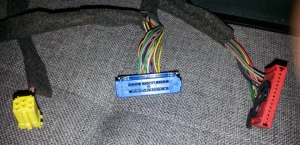

Wyświelacz ma trzy gniazda na tylnym panelu CZERWONE, SZARE i ZIELONE oraz trzy wtyczki NIEBIESKĄ, ZÓŁTĄ i CZERWONĄ. Najbardziej dziwi mnie ta nadmiarowa czerwona wtyczka, pasująca zresztą do czerwonego gniazda.



Sprawdzałem na stronie - http://www.studio24.prv.pl/ - > http://elektron.pol.lublin.pl/users/djlj24/studio24/kable/rendisp.htm. Niestety nie ma tam schematów do powyższych wyświetlaczy.

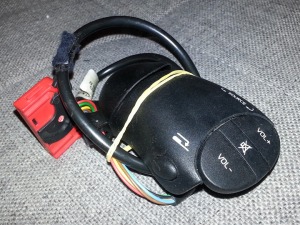

Do kompletu mam pilota Jaeger, również z czerwoną wtyczką.

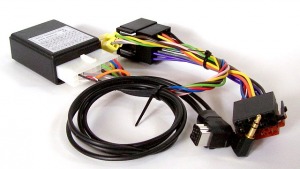

Chciałbym podłączyć to wszystko pod zakupiony już interfejs UNI24PNR01 z firmy IsoTech - piloty.pl




Czy jest to możliwe, czy źle dobrałem klocki pod model samochodu :)

Edytowane przez Gość
Odnośnik do komentarza
Udostępnij na innych stronach

Na forum jest już poruszany temat o tym...



http://megane.com.pl/topic/28349-deska-rozdzielcza-co-to-za-kostka/page__view__findpost__p__244635



W dziale Download są schematy elektryczne, znajdziesz tam rozpiskę kostki niebieskiej, kostki wyjścia od Twojego "starego" wyświetlacza także są opisane na forum bądź w schematach.

Wyświetlacz taki sam miałem i był z Laguny 2 bo zielona wtyczka jest od ikony kontroli trakcji/tempomat? oraz pokazuje ciśnienie w oponach.

Edytowane przez shu90
Odnośnik do komentarza
Udostępnij na innych stronach

Czytałem już chyba wszystkie wątki dotyczące wyświetlaczy i pilotów na forum, nie znalazłem jednak rozpisek do tych dwóch wyświetlaczy. Bardzo proszę moderatora o podłączenie tematu do istniejącego już na forum wątku, żeby nie robić bałaganu.



Dzięki shu90 za wskazówkę odnośnie działu Download. Czy szukać rozpisek tych wtyczek w dużych plikach PDF?



Megane Scenic (X64) NT 8131A 1998.pdf

Megane Scenic (X64) NT 8145 1999.pdf

Megane Scenic (X64) NT 8200A.zip

Megane Scenic (X64) NT 8230A 2002_06_02.zip

Scenic (J84) NT 8221A.zip

Scenic (J84) NT 8229A 2003_12_01.zip

Scenic (J84) NT 8268A ? 16-10-2004.zip?



Mnie prąd nie lubi, jak nie widzę zdjęcia wtyczki z rozpiską tylko techniczny schamat to na pewno coś zepsuję ;) Chyba lepiej zgłosić się z tym problemem do elektronika.

Odnośnik do komentarza
Udostępnij na innych stronach
