Witam!



W temacie http://megane.com.pl/topic/1396-radio-nie-widzi-zmieniarki/page__st__15 użytkownik kubans23 opisał problem z brakiem reakcji zmieniarki na jaki natrafił po przerobieniu niebieskiej wtyczki zmieniarki ISO 8-pin (miniISO) wchodzącej do radia na wtyczkę ISO 10-pin, która do wspominanego w temacie radia pasuje i późniejszym przestawieniu w tej wtyczce pinu z 6 na 4 w celu uzyskania zgodnego z wejściem radia rozmieszczenia pinów. Rozwiązaniem dzięki któremu zmieniarka ruszyła było:



Dzięki za pomoc.



Podpiąłem zmieniarkę do + z kostki zasilającej radio, do kabla, który podaje prąd po włączeniu stacyjki.

Wszystko cudnie działa, nawet nie musiałem nic ustawiać, radio samo znalazło zmieniarę.



Radiosat 22DC459/62L:



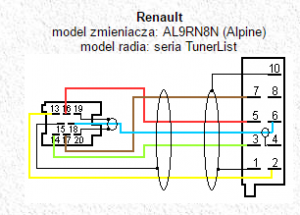

Schemat ISO 8-pin (miniISO) na ISO 10-pin:



Czy dobrze rozumiem, że aby to zrobić należy przyłączyć się (np za pomocą szybkozłączki T) do kabla pinu 4 lub 7 (opisanych jako +12 V na stałe) w wiązce kostki A wchodzącej do radia, a następnie w tak powstałe przyłącze podłączyć pin 7 (wyjście +12 V po załączeniu) wyjęty z kostki C (czyli wcześniej przerobionej)? Zastanawia mnie czy tak podłączona zmieniarka nie będzie stale uruchomiona.

Z góry dziękuję za pomoc :)



Źródło: http://www.studio24.prv.pl/

Edytowane 11 Sierpnia 2016 przez CamilloS

[wopa]

Nie bardzo pamiętam sprawę, ale po pierwsze do pinu oznaczonego na schemacie jako C4 nie podpina się żadnej masy. Jeżeli przejściówka jest zrobiona jak na schemacie, to zmieniarka powinna zadziałać.Masa C1 jest masą D2B i nie może być podłączona z żadną inną masą. Poza tym wydaje się, że na schemacie wtyku A jest błąd. Zawsze A7 jest podłączane na stałe do +, a A4 + po złączeniu (po kluczyku), ale tui może być inaczej, gdyż nie znam tego radia ( w niektórych radiach jak zasilanie jest podłączone odwrotnie np. A4 na stałe a A7 po kluczyku to powoduje, że radio włącza się po zapaleniu auta i wyłącza się po zgaszeniu silnika, przy jednoczesnej możliwości włączenia i wyłączenia radia przyciskiem bez kluczyka). Odnośnie pytania czy po podaniu prądu bezpośrednio z akumulatora na C na oba piny zasilające zmieniarkę, to nie pamiętam, ale chyba aby zmieniarka się włączyła potrzebne jest sterowania przez D2B. Ale to musiałbym sprawdzić. Jednak obecnie tego nie mogę zrobić, gdyż jestem na wyjeździe poza domem.

[CamilloS]

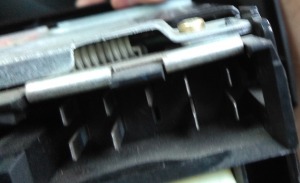

Dziękuje za odpowiedź :) Dorzucam jeszcze zdjęcie złącza C w moim radiu. Jak widać różnica w stosunku do schematu to brak pinu 6 zamiast 4.

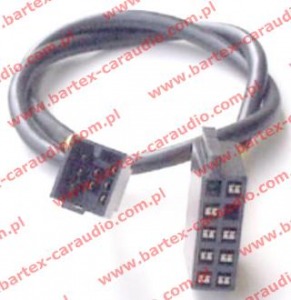

Przejściówka:

http://www.bartex-caraudio.pl/product_info.php?products_id=2375

Edytowane 1 Sierpnia 2016 przez CamilloS

[wopa]

Może to ci pomoże,Twoja zmieniarka i twoje radio. Znalazłem w swoich archiwach.

Zmieniarka i Radio.pdf

[CamilloS]

Dzięki za plik :) Ogólnie rzecz biorąc chciałem obejść się bez przejściówki i zwyczajnie wymienić w kablu po stronie radia kostkę miniISO 8-pin na ISO 10-pin.

Znalazłem schemat złącz radia Tuner List i kabla do zmieniarki Alpine, który w miarę pokrywa się z moim kablem.

W moim kablu patrząc na wtyczki od strony kabla wygląda to tak:

ISO 10-pin:

9 - brak pinu 10 - czarny najgrubszy

7 - pomarańczowy 8 - czarny

5 - czerwony 6 - niebieski

3 - zielony 4 - czarny

1 - czarny grubszy 2 - żółty



miniISO 8-pin:

13 - żółty 16 - czerwony 19 - czarny

15 - czarny najgrubszy 18 - niebieski

14 - zielony 17 - pomarańczowy 20 - czarny



I teraz pytanie co z grubszym czarnym?

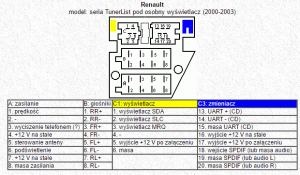

Wyjścia w Tuner List:

Po porównaniu wyjść w radiach Radiosat i Tuner List wymysliłem wstępnie taką rozpiskę zamiany miniISO na ISO 10-pin:



15 14 16 17 19

13 ?? bp 20 18



bp to brak pinu a ?? to pytanie co tutaj powinno być...



Dostępna przejściówka:



Posiłkując się schematem z pierwszego postu i zdjęciem przejściówki ewentualnie:



?? 14 16 17 19

13 15 bp 20 18

Gdzie ?? to brak pinu we wtyczce?



Znalazłem jeszcze coś takiego:

alpine_renault_mc9rn31z_8_200_377_813_compact_disc_remote_changer.pdf



Wygląda to wszystko trochę łopatologicznie ale zależy mi na jak najpewniejszym rozwiązaniu aby niczego nie zepsuć :)



EDIT:

Wykonałem swoją przejściówkę. Robiłem zgodnie ze schematem z pierwszego postu. Po stronie gniazda miniISO wszystko zgodnie z wtyczką kabla zmieniarki. Piny po stronie radia mam wpięte tak:



Po podłączeniu zmieniarka wypluwa magazynek, po włożeniu miesza płytkami i na tym koniec. Radio cały czas gra radio, na wyświetlaczu info z RDS. Przyciskiem SRC i SOURCE z pilota przełącza pomiędzy pasmami i tak w kółko. Radio zachowuje się tak jakby nie widziało zmieniarki. Próbuje odnaleźć jakieś ukryte menu do włączania funkcji ale przyciskam wieczność SRC i żaden INIT nie wyskakuje.



EDIT2:

Na innym forum uzyskałem informację, że zmieniarka Alpine pod Tuner List komunikuje się interfejsem HSSX a nie D2B jak wersje z 8DIN i moje radio... Podsumowując - nie da się. Temat do zamknięcia.
