Scenic I phI Elektryczne szyby - automatyczne domykanie

[Vol2]

Przepraszam wszystkich zainteresowany za opóźnienie, ale do ukończenia tutorialu brakuje mi 1 zdjęcia którego nie zrobiłem w trakcie montażu.

W sobotę cyknę fotkę i najlepiej założę nowy (pewnie będzie podklejony) post z instrukcją.

[PatrykGDA]

czekamy. czekamy

[eljot55]

Witam, jestem nowy na forum, poszukuje informacji czy mozna zastapić podnośnik szyby przedniej lewej lub prawej w Scenic PH1 na odpowiedni podnośnik z Scenic PH2.

[Vol2]

Gotowy tutorial został umieszczony w nowym poście http://megane.com.pl/viewtopic.php?p=135746#135746.

[djlexus]

Witam.

zakupiłem moduł MPW-4 chfiałem go zamontowac Service nic I phI 1.6, 16V 992rok.

cztery elektryczne szyby.

nistaty poległem na etapie podłączania.

wspomagałem się instrukcją znalezioną na download.

napisana jednak była na meganke phII i są tam znaczne różnice w okablowaniu.

moje pytanie brzmi czy ktoś z szanownych forumowiczów montował ten moduł w scenicu phI.

byłbym wdzięczny za wszelką pomoc.

straciłem cały dzień i nie mogłem rozgryźć jak to popodłączać.



inne pytanie jest takie na jakiej zasadzie działa podnoszenie szyb.

to co zdołalem ustalić to że na silniku podnoszenia jest 12v na obu przewodach i nie wiem jak to jest sterowane.

pozdrawiam

[zawisza1980]

Service nic I phI 1.6, 16V 992rok

W tym roczniku chyba nie było elektryki - jeszcze :D

[djlexus]

chodzi tu o

W tym roczniku chyba nie było elektryki - jeszcze :D

Hehe no oczywiście chodzi tu o Scenic 1999r



Dodano: 12 wrz 2012 - 14:01

Witam,

poprzednie zapytanie juz nieaktualne.

problem rozwiązałem sam.



Dla zainteresowanych w Scenikach proawdopodobnie wszystkich przerd filtingiem instalacja zamykania szyb jest tzw. dwuprzewodowa.

Podłączenie modułu MPW-4 możliwe jest tylko na dwie szyby jednocześnie. Zamykanie szyb pojedyńczo.

Ja wybrałem szyby tylne.

Sterowanie silnikami szyb jest masą.

W wiążce idącej w progu kierowcy wykożystać należy cztery przewody.

Sztyba lewa pomarańczowy i zielony.

Szyba prawa pomarańczowo-brązowy i brązowy.

Dalej podpinamy zgodnie z instrukcją.

Możliwość domykania szyb przednich jest po zainstalowaniu następneho mogułu, lub dla bardziej zaawansowanych wprowadzeniem zmian w instalacji szyb przy pomocy np. przekaźnimków wielostykowych.

Ja to sobie narazie odpuściłem.

Pozdrawiam.

[pasek]

A że tak się spytam czysto teoretycznie, czy tego domykania w twoim przypadku nie dałoby się podłączyć na wszystkie szyby na raz to chyba byłoby najlepsze ?

[djlexus]

Witam.

Cały czas obmyślam jak to zrobić.

Jedyne działające rozwiązanie podałem wyżej.

Jeśli ktoś robił usiebie na 4 szyby i mu działa poprosiłbym o jakieś informcje.

Oczywiście mowa tu o sterowaniu na w scenicu przed liftem bo mam wrażenie że te po lifcie mają sterowanie plusm a tu jest sprawa dośc prosta i nieskomplikowana.



Żeby bardziej rozjaśnic sprawę na przewodach zasilania silniczka jest +12v na obu przewodach. I teraz wzależności od tego czy podnosimy czy opuszczamy szybę przełącznik od sterowania szybamy na jeden przewód podaje masę zostawiając na drugim napięcie i odwrotnie. We włączniku dlatego są dawa przewody +12v i masa.



Z tgo co zauważyłem w megankach po lifcie można powiedzieć jest odwrotnie. Czyli na silniku jest masa i sterowanie góra dół jest przez podanie +12 lub -12v co ułatwia sprawe.



MPW-4 umożliwia podlączenie 4 szyb sterowanych plusem lub masą jednak na silnikach jednoprzewodowych.



Podłączenie pomarańczowych przewodów modułu w zależności do masy lub +12v umożliwia odpowiednie sterowanie.

W tym jest problem że moduł posiada 4 pary przewodów, nazwijmy je przewody Akcji, które służą do sterowania szybami.

Z tym że każda para z tych przewodów posiada jedem kabalek pomocniczy, który służy praktycznie do tego żeby można było zachować normalnesterowanie szybami po wpięciu/przecięciu kabla od szyb i jest to przewód fioletowy. Drugi zaś przewód z w/w pary zielony czy też niebieski podaje właśnie masę lub +12v, w zależności od konfiguracji. Sprawa prosta.



U mnie sperawa sprawa się komplikuje ponieważ muszę mieć sygnał jednocześnie plus na jeden przewód i masę na drugi dlatego do sterowania najedną szybe wykożystyje 4 przewody.

Trzeba dodać że po wyłączeniu stacyjki odłaczanejest napięcieo zasilania szyb. Po za szybą kierowcy, która odmiennie jak wszystkie starowana jest plusem.



Czekam na ewentualne sugestie.

Pozdrawiam

[Nel]

Przecież moduł MPW-4 jest uniwersalny do sterowania plusem i minusem.Ty masz zawsze "plus "więc sprawdzasz w którym przewodzie podczas podnoszenia zmienia się na minus i ten przewód przecinasz i podłączasz do modułu .Do pomarańczowego przewodu modułu dajesz masę i musi działać.Aby to działało z pilota z zamykaniem samochodu musisz przewód zasilający szyby przemienić z zasilania po stacyjce na z akumulatora.

[djamper]

Zobacz na ten post

http://megane.com.pl/topic/41348-zasilanie-sterowania-szyb/

miałem podobny problem

[gojgien]

djamper- jeśli możesz to dokończ ten wskazany temat, by dla potomnych było jak to rozwiązałeś. Obecnie to wygląda jakby nadal w trakcie prac było....

[djamper]

no dokładnie kolego gojgien bo prace stanęły i są nie ukończone brak czasu. Jak dokończę swoją instalację to postaram się dać opis jak to zrobiłem proszę o cierpliwość.

[gojgien]

OK, nie ma sprawy, nie poganiam, myślałem że temat już przeskoczyłeś :D

[djlexus]

Przecież moduł MPW-4 jest uniwersalny do sterowania plusem i minusem.Ty masz zawsze "plus "więc sprawdzasz w którym przewodzie podczas podnoszenia zmienia się na minus i ten przewód przecinasz i podłączasz do modułu .Do pomarańczowego przewodu modułu dajesz masę i musi działać.Aby to działało z pilota z zamykaniem samochodu musisz przewód zasilający szyby przemienić z zasilania po stacyjce na z akumulatora.



Witam,

widzę że się nezrozumieliśmy do końca.

Na przewodach silnika jest stałe +12V i po przez dodanie masy w zależności od przewodu szyba podnosi się lub opada.

Ale dzieje się to tylko w momencie przekręconej stracyjki. Wyłączenie stacyjki powoduje odłączenie zasilania na silniku.

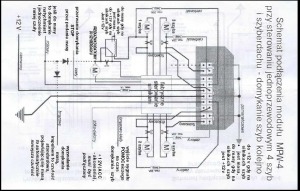

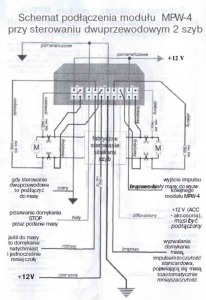

Dlatego możliwe było tylko podłączenie jak na załączonym schemacie.
