Megane II phII lusterka elektryczne

[zieti]

witam

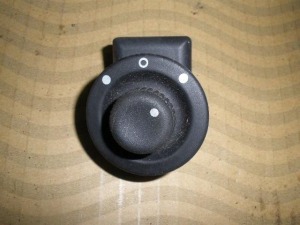

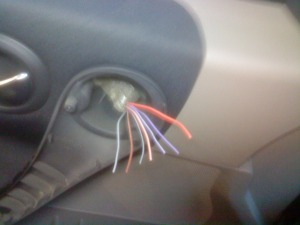

potrzebuję pomocy, kupiłem megane II i nie działają ele. lusterka, wyciągnąłem przycisk sterowania i okazało się że są same kable i brak kostki, czy mógł by ktoś zerknąć w swoim aucie i przesłać fotkę kostki z podłączonymi kablami abym wiedział gdzie jaki kolor kabla idzie.



Pozdrawiam i czekam na odpowiedź

[Nel]

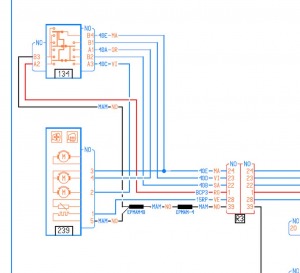

Tu masz schemat na przełączniku małymi literkami musi być opisane A1 lub B1 pacz dobrze

Kolory to:Szary GR,brązowy MA,czarny NO,czerwony RG,fiolet VI,łosoś SA

[zieti]

Dzięki za info ale elektrykiem nie jestem i na schematach się nie znam, w przycisku są cztery piny na górze i cztery na dole a kabli jest 7 może jakoś mógłby ktoś to rozrysować na chłopski rozum jak najprościej się da, bardzo bym prosił o pomoc



[ Dodano: 2009-11-02, 19:16 ]

co na tym schemacie jest regulacją lusterek ?

[Nel]

134 jest regulacją

Wyciągnij ten regulator i zobacz dobrze tam gdzie są piny na które wchodzą przewody muszą być numerki o których ci pisałem

[zieti]

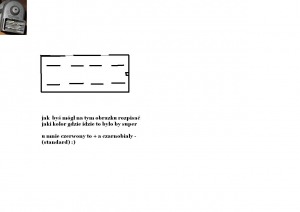

nie ma oznaczeń ani na zewnątrz ani w środku przycisku, może jakaś rozpiska według obrazka który dołączyłem

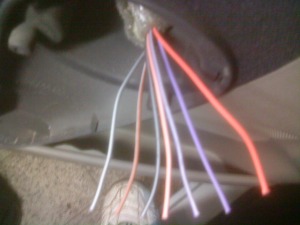

mam kable:



czerwony +

czarnobiały -

łososiowobiały

brązowy

szary

fioletowy

fioletowobiały

[Nel]

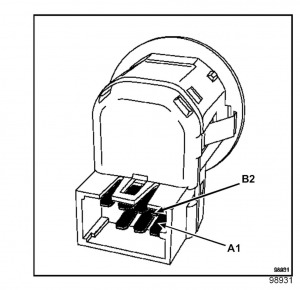

Udało się znależ teraz powinieneś sobie poradzić

Na obrazku jest chyba pomyłka i powinno być B1

[zieti]

zaraz sprawdzę w aucie i dam znać co i jak
