Megane II phI Update list - aux

[Wolfson]

Zapoznałem się już z manualem z działu download, ale mam kilka pytań, gdyż postanowiłem złożyć całość w nieco inny sposób.

Nie znam się na elektryce, dlatego zanim cokolwiek przylutuję, chcę mieć pewność, że nie dojdzie to przypadkowego zwarcia itd.

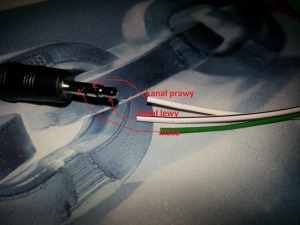

W związku z tym mam pytanie: czy jeśli zrobię wszystko, tak jak na zdjęciu w załączniku, to jest szansa, że z głośników popłynie dźwięk z MP3-ki ?



PS. Proszę się nie śmiać z załącznika :(



Edytowane 15 Listopada 2012 przez Wolfson

[Garlok]

W związku z tym mam pytanie: czy jeśli zrobię wszystko, tak jak na zdjęciu w załączniku, to jest szansa, że z głośników popłynie dźwięk z MP3-ki ?

Wybacz, ale nie bardzo rozumiem. Na tym zdjęciu masz wtyczkę (styki prawidłowo opisałeś) i 3 kabelki. Co chcesz połączyć i z czym? Co jest na drugim końcu kabla od wtyczki?

[Wolfson]

Chciałem przylutować te kabelki od kostki iso, do wtyczki mini jack (na zdjęciu). W manualu jest to zrobione nieco inaczej. Ja chciałem skrócić nieco całą procedurę i zrezygnowałem z kabla dwużyłowego.

[Garlok]

Jeśli kabelki podłączyłeś prawidłowo do kostki to wszystko będzie działać.

Jedna uwaga: kabelki wyglądają na dość grube, więc sprawdź czy się fizycznie zmieszczą we wtyczce i musisz bardzo starannie przylutować je (nie przesadzaj z ilością cyny). Po złożeniu całości sprawdź miernikiem, czy przy poruszaniu kablami nie dochodzi we wtyczce do jakiegoś zwarcia.

[Wolfson]

Zmontowanie całośći poszło dość gładko. Na szczęście udało się wyprowadzić kabel w okolicy gniazda diagnostycznego i wiercenie otworu w schowku pod radiem nie było konieczne. Niestety pojawił się mały problem. Odtwarzaniu muzyki towarzyszy dość głośny szum, który narasta wraz z podgłaśnianiem.

Coś źle przylutowałem, czy tak po prostu ma być ?

Edytowane 17 Listopada 2012 przez Wolfson

[Garlok]

U mnie działa "loud and clear" (inaczej nie zamieścił bym tutorialu). Powodów szumienia może być kilka. Z tego co zauważyłem użyłeś do podłączenia wtyczki zwykłych kabli (nieekranowanych). Mogą łapać zakłócenia, choć w takim przypadku byłby to raczej brum lub trzaski. Szum może dawać sam odtwarzacz MP3. Jeśli podłączasz wtyczkę do gniazda słuchawkowego a nie line-out to stosunek sygnał/szum zależy od ustawionej głośności w odtwarzaczu. Jak ją podkręcisz, to sygnał będzie maskował szum i poprawisz stosunek s/n. Podkręcenie głośności w radiu sprawia, że wzmacniacz wzmacnia cały sygnał z wejścia, nie tylko muzykę ale też i szum. Możesz tez spróbować podłączyć inny odtwarzacz MP3, może ten który masz ma słaby wzmacniacz mocy i generuje spory szum. Oczywiście zakładam, że nagrania masz dobrej jakości (niezaszumione) i że przy przełączeniu źródła na radio lub CD dźwięk jest czysty (czyli radio w aucie jest sprawne)

[Wolfson]

Jest dokładnie tak jak napisałeś. Trzaski pojawiają się w momencie podpięcia kabla to odtwarzacza MP3. Jeśli chodzi o szum, to zwiększenie głośności w odtwarzaczu w dużym stopniu rozwiązuje problem, choć nie eliminuje go całkowicie.

Wygląda na to, że zrobiłem małą fuszerkę ;) Na szczęście problem nie jest na tyle uciążliwy, aby koniecznym było montowanie wszystkiego od nowa.



Dziękuję za porady.
