Megane I phI Jak podłączyć radio?

[Khryme]

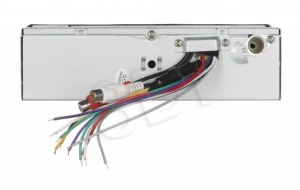

Witam, posiadam megane 1.6 1996 z kaseciakiem philipsa po którego odmontowaniu zostają 3 kostki ( 1 biała i czarna podobnej wielkości i 1 czarna płaska) oraz kabel do anteny. Chce podłączyć radio Manta rs 4503 i nie wiem zupełnie jak się do tego zabrać, z radia wystają kable ( nie posiada ono kostki) oraz wyjście na antenę które nie pasuje do wystającego kabla (kabel jest większy). Szukałem różnych schematów i nie mogę nic znaleźć. Proszę o pomoc



Edytowane 23 Lutego 2018 przez Khryme

[mireczek01]

Jeszcze zdjęcie kostki z samochodu. Czy masz instrukcje do tego radia z rozpisanymi kabelkami?

[Khryme]

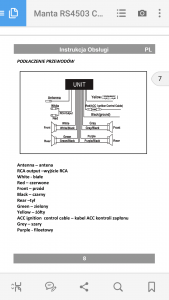

Zdjęcie kostek mogę wysłać najwcześniej jutro, a w instrukcji radia jest jedynie to

[mireczek01]

I to wystarczy, teraz tylko żeby nie było pomyłek daj zdjęcie kostki.

[Khryme]

Zdjecie dam jutro

Witam, daje zdjecia

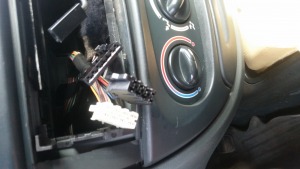

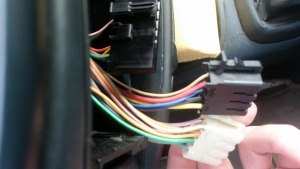

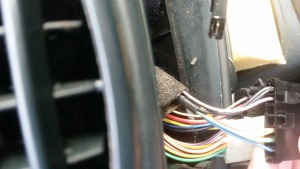

Z góry mówię, że nie wiem która kostka jest do czego

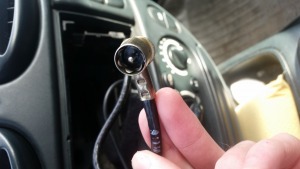

Kabel od anteny jest zbyt gruby by wejść do wyjścia w radiu, czy są jakieś przejściówki? Gdzie można stacjonarnie taką kupić?

Edytowane 24 Lutego 2018 przez Khryme

[mireczek01]

Co do anteny to kupujesz przejściówkę w zależności ile masz miejsca za radiem: taką lub taką.

Co dwóch kostek czarnej i białej to do nich podłączasz radio. Najlepiej kupić przejściówkę: taką odcinasz białe kostki i do uciętych przewodów dolutowujesz przewody od swojego radia. Przewody łączysz wg opisu co podałeś w instrukcji radia z pinami zgodnie poniższym schematem. Dla pewności dobrze by było jak byś zamieścił zdjęcie złączy które są w radio, żeby porównać. Trzeciej wtyczki (podłużnej) nie montujesz nigdzie bo chyba jest od wyświetlacza lub pilota (nie wiem dokładnie, nie mam megane I).



Zmieniarka i Radio.pdf

[gruby157]

Ma ktoś może zdjęcie prawidłowo podłączonej kostki iso, od zasilania, bo mnie już powoli trafia szlag, na kablu niby od podtrzymania pamięci, jest 7,6 V. Ale kabel ten wydaje się być jak najbardziej cacy, zero śladów uszkodzenia (Ma taki szary kolor). Może mi w tym aucie po prostu jakiegoś kabelka brakuje... Jakby ktoś był tak dobry i udostępnił zdjęcie prawidłowo podłączonej kostki zasilania (chodzi mi najbardziej o kolory, jakie na tę kostkę wchodzą), to byłbym niesamowicie wdzięczny.
Auto megan 1 po lifcie sedan 2001 r. Ale chyba wszystkie ph2 miały te same podłączenia i tak samo zrypaną kolorystykę.
