Megane III phII Błędy wtrysków

[Konrad_1992]

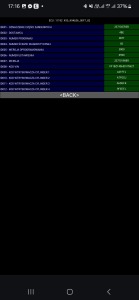

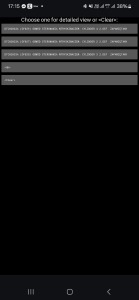

Proszę o pomoc w diagnozie błędów wtrysków. Na desce rozdzielczej nie pojawiają się żadne błędy. Te skasowane z komputera powracają natychmiastowo.

[aniewa]

W opisie błędów wyraźnie napisane, że jest problem z obwodem wtryskiwacza 2-4. Przyczyną prawdopodobnie zbyt mała rezystancja stosu piezo w wtryskiwaczu. Zmierzyć rezystancję każdego wtryskiwacza, powinna wynosić między 190 a 210 kΩ.

Najlepiej to wypiąć wtyczki z sterownika silnika i w szarej wtyczce sprawdzić rezystancję między grubymi pinami tej wtyczki według schematu:

wtryskiwacz numer 2 - piny P1-Q1

wtryskiwacz numer 3 - piny P3-Q3

wtryskiwacz numer 4 - piny P2-Q2

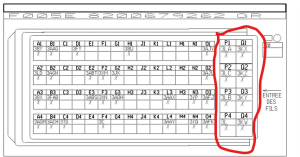

Zaznaczyłem obszar wtyczki w którym występują opisane piny, rezystancja pomiędzy nimi musi wynosić 190-210 kΩ.

Przy oporze nieskończonym przerwa w obwodzie, przy mniejszym niż 150 zwarcie w stosie piezo.
