Scenic I phI Zmiana panelu kilmatyzacji/ ogrzewania

[Gość jaku_z_jelcza]

Witam!!



Mam w swoim scenicu taki panel sterowania ogrzewaniem/klimatyzacją:

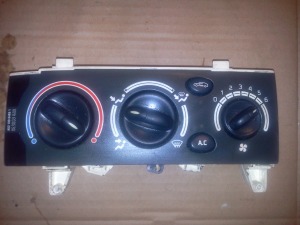

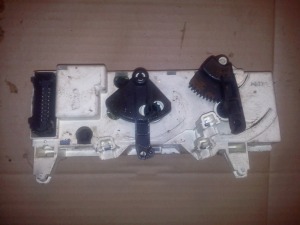

A chciałbym założyć taki:





Wiem ze linki będą pasować na pewno, nie wiem tylko czy będę musiał zmieniać wtyczkę/wiązkę/moduł wentylatora. Robił to ktoś już?

Edytowane 7 Stycznia 2012 przez jaku_z_jelcza

[zawisza1980]

Jeżeli chodzi o ten drugi panel to na pewno potrzebny jest silniczek nastawny do klapki. Nie wiem jak jest rozwiązane w panelu 1. Jeżeli potrzeba panel czy ten silniczek to posiadam oraz wiele innych części.

[Gość jaku_z_jelcza]

Dzięki za szybką odpowiedź. Silniczek od klapki obieg wewnętrzny/zewnętrzny jest u mnie. Jak przełączam pokrętłem o wentylatora z lewej na prawa stronę to słychać jak przełącza obiegi. Tylko pytanie czy mogę tak po prostu przełączyć panele (sądzę ze wtyczki pasują) i nic nie sfajczę. Boję się spalić moduł od sterowania obrotami wentylatora poprostu. A ile za taki panel?

[andrzej27r]

Znajomy właśnie ma wymieniony taki panel gdzie obieg zewnętrzny /wewnętrzny zmienia się przyciskiem (foto 2 ) ,a nie pokrętłem (jak u mnie foto 1 ),więc to musi być zamienne .Mamy takie same auta i ten sam rocznik,więc sądzę że wystarczy przekładka .Silniczek nic tu niema bo on jest w dalszej części instalacji za panelem,a obieg wewnętrzny widać jest w obu panelach .Mam gdzieś foto swojego panelu takiego jak na 1 zdjęciu i myslę że wygląda tak samo .



Edytowane 8 Stycznia 2012 przez andrzej27r

[zawisza1980]

Cena za panel 30zł plus wysyłka

[fred]

Panowie, ale w czym problem. Schemat w łapki i porównać połączenia.

Zakładając, że w obu panelach regulacja prędkości to zwykły przełącznik (nie rozbierałem żadnego, więc nie mówię, że na 100% tak jest) to różnica może być we wtyczce (inna wtyczka lub rozkład pinów).

[Gość jaku_z_jelcza]

No właśnie wziąłem schemat w łapki, ten z bazy forum i tam jest chyba 10 schematów tych paneli, ze wszystkich modeli jakie były i każdy ma regulacje od 0 do 4 . Ale to co pisze kolega (andrzej27r) to już jest jakiś trop, spróbuje przymierzyć taki panel na szrocie w poniedziałek i o efektach powiadomię :)

[Nel]

Te panele nie są zamienne - w twoim sterowanie wentylatora jest mechaniczne a w tym drugim elektroniczne .Dużo przeróbki i dodatkowo musisz zmienić opornicę wentylatora

[zawisza1980]

sterowanie wentylatora jest mechaniczne a w tym drugim elektroniczne

co to znaczy mechanicznie

[P_r_z_e_m_o]

Znaczy to, że jest zwykły stycznik wielopozycyjny, w tym drugim jest potencjometr. Z pierwszym panelem współpracuje moduł z rezystorami w drugim moduł z tranzystorami. Jeśli chodzi o wtyczkę przy panelu to jest identyczna, przy module wentylatora będzie zupełnie inna wtyczka, ba niby moduł wentylatora jest identyczny, a wtyczki są inne, ot taka francuska modyfikacja, jakby nie dało się tego zunifikować.

[Gość jaku_z_jelcza]

A układ przewodów we wtyczce modułu jest taki sam? Tzn. że nie trzeba zmieniać wiązki? Jest szansa że po przełożeniu panelu , modułu i wtyczki od modułu będzie to działać? Bo właśnie kupiłem panel i jutro będę się przymierzał do przekładania.

[zawisza1980]

Jeżeli potrzeba moduł to posiadam taki

[Gość jaku_z_jelcza]

Może być potrzebny,rezerwuje w razie co. Jutro zajrze gdzie trzeba, zobacze jaka tam jest wtyczka ile kabli itd. i dam ci znać. P_r_z_e_m_o pisał że tam jest inna wtyczka ale może to koniec różnic, jak ilość kabli będzie się zgadzać to się ucieszę:-)A ma ktoś schemat panelu z regulacja elektroniczna 6 pozycyjną?

Edytowane 8 Stycznia 2012 przez jaku_z_jelcza

[Nel]

Jak już pisałem panele są inaczej połączone mimo że wtyczka jest taka sama. Ten 6 pozycyjny ma w środku płytkę elektroniczną i jak podłączysz ją pod wtyczkę ze starego panelu to ją spalisz.Jak znajdę schemat to dorzucę.

Panel 6 schemat.doc

Edytowane 8 Stycznia 2012 przez Nel

[Gość jaku_z_jelcza]

No to chyba kiszka z przekładki. Niepotrzebnie panel kupiłem. Do Sekwany z tymi żabojadami z renault...
