Megane III phIII Podłączenie wiązki modułu haka

[davsongo2]

Witam

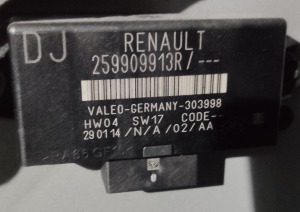

Posiadam megankę z 2014 1.6DCI 130KM wersja BOSE (nie wiem czy to ph2 czy ph3) Montuje hak westfali poszło ok, jednak mam problem z podłączeniem wiązki oryginalnej do renault robionej przez Erich Jaeger do fabrycznych samochodów. W załączniku schemat podłączenia otrzymany od firmy erich jaeger, jednak w pkt. 28 jest podany moduł pdc 259903837R oraz  259906372R a ja w aucie mam 259909913R. Proszę o pomoc jak podłączyć kabel z modulu haka do pdc oraz zasilający pkt. 37 i 38 (czy ja mam przeciąć przewód fioletowy i pod niego wpiąć zasilanie a odcięta część zaizolować?).

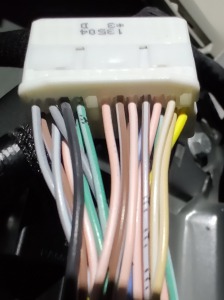

W załączniku schemat podłączenia e zestawu 736979 otrzymanego od erich jaeger oraz zdjęcia mojego pdc, wtyki oraz nr wiązki dedykowanej do auta.



Dziękuje z góry za pomoc

Dawid P.

736979.pdf

Proszę ewentualnie o schematy pdc 259903837R, 259906372R oraz 259909913R

[andrzejm36]

Moduł haka to 713 , PDC to 1222 .. poszukaj schematów po 2013  np. tu     https://www.drive2.ru/b/526832646790054352/

Powinno Ci to pomóc. Czy masz PDC z przodu  ? Czy masz Rlinka ?

Generalnie jak masz gniazdo 13 pinowe haka to po załączeniu wtyczki / jest tam mostek z masą piny 1-2 / po kablu do modułu PDC / 1222 / na pin 16  idzie info               / masa / że jest podpięta przyczepka. Wygląda na to że napięcie jest brane ze skrzynki z bezp. F23 poprzez złącze R2 / jest to wtyka pod siedzeniem kierowcy / najprawdopodobniej masz już tam instalację więc wystarczy zdjąć fotel i odchylić wykładzinę . Tam też możesz znaleźć stałego plusa np. z grzanych foteli / R2 / Inaczej jest baaardzo przerąbane wyciągać skrzynkę bezpieczników i dorabiać wiązkę . Robiłem to ostatnio w swoim Leonie. Ja praktycznie montowałem w swoich autach hak tylko dla platformy na rowery i wystarczało jakieś tam zasilanie a nie elektrownia. Jeśli myślisz ciągać dużą przyczepę no to należy się podpiąć pod akumulator. Powodzenia



0047_A3.PDF 0276_A3.PDF

Edytowane 24 Lipca 2020 przez andrzejm36

[davsongo2]

Dzięki bardzo fachowa pomoc, ale już zrobiłem wczoraj i wszystko dziala. U mnie już wyciągnięta była wtyczka obok pdc ze stałym plusem oraz zmostkowanym przewodem z kostki pdc pin 16 i tak jak piszesz sterowanie jest u mnie masą, minusem. Z modułu haka miałem dwa przewody brązowy sterowanie minusem i brązowo czarny sterowanie plusem. Wszystko gra, po podpięciu przyczepy czujniki się wyłączają.
