Megane IV kombi wiązka zderzaka tylnego


Recommended Posts

Cześć,

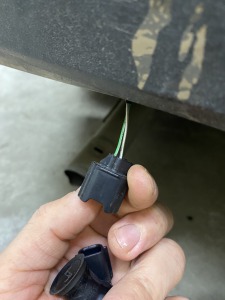

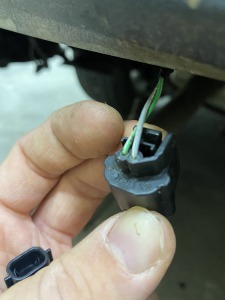

Kupiłem delikatnie uszkodzoną megane IV w kombi, wiązka zderzaka tylnego jest uszkodzona, mam już całą ogarniętą wiązkę czujników i przeciwmgielnych, jedynie nie mam pojęcia od czego jest wiązka druga, wychodzi razem z wiązką czujników, posiada dwa kable i kończy się na środku zderzaka, dalej mam niestety uszkodzoną jak na zdjęciu. Byłbym wdzięczny za pomoc w zlokalizowaniu od czego ta wtyczka oraz jeśli ktoś miałby schemat calego tylnego zderzaka wiązki, nadkoli itp również byłbym wdzięczny



Link to postu
Udostępnij na innych stronach

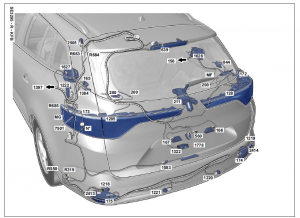

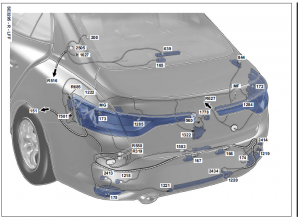

Na grafice nie widać dodatkowej wtyczki na środku zderzaka w kombi. Wtyczka ze zdjęcia może być np. od stycznika umieszczonego w gnieździe podłączenia przyczepy dla wyłączania czujników po podłaczeniu przyczepy. Z kolei na drugiej grafice na środku zderzaka widać czujnik 2034 - opisany jako "czujnik dostępu do bagażnika".

image.thumb.png.4af1d98a41adacf39c129d7912ccad9f.pngimage.thumb.png.b5b689b8a095851ecceb6afe0d59f7b1.png

Zamieszczam instalację w zderzaku z czujnikami parkowania, 713 to gniazdo przyczepy.

czujniki parkowania.pdf

Link to postu
Udostępnij na innych stronach

1583 - wtyczka do anteny systemu HF.

Stycznik przyczepy - w niektórych gniazdach przyczepy jest specjalny mikrowłacznik uruchamiany wkładaną wtyczką. Po włożeniu wtyczki odpowiedni pin modułu parktronika jest zwierany z masą i odłącza czujniki tylne. To tak w uproszczeniu a jak jest to fizycznie to nie powiem bo nie wiem.

  • +1 1
Link to postu
Udostępnij na innych stronach
