Ogólne Megane III schematy do wyświetlacza [RaspberryPi mod]

[matez]

Dzień dobry,

szukam dokumentacji wyświetlacza do radia w moim Renault Megane III 2010r. Jest to wyświetlacz monochromatyczny, radio bluetooth.
Zamierzam zrobić własny ekran do mojej meganki, niż wydać majątek na chińskie badziewie z ali. Kupiłem już ekran 7', obudowę wydrukuję w 3d, a całość będzie pracować na Raspberry Pi 4b.



Niestety nigdzie nie znalazłem dokumentacji radia (/wyświetlacza), tak, żebym mógł samemu zaimplementować komunikację z Rpi i poprawnie wyświetlać/odbierać/wysyłać dane. Potrzebuję schematu, coś w tym stylu:

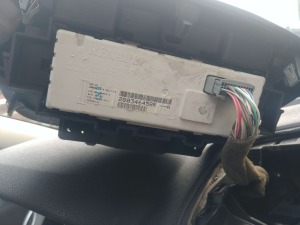

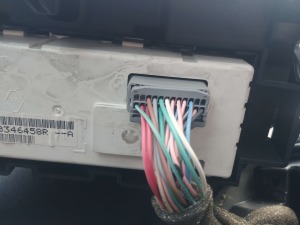

natomiast mój przewód ma 24pin (z czego 4 nieużyte):




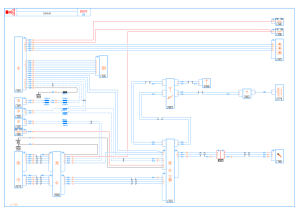

Znalazłem już schemat elektryczny, niestety mało mi mówi co jest czym:



Więc jakby ktoś mógł mi taką tabelkę podrzucić, byłbym bardzo wdzięczny
Wskazówki i dodatkowe schematy mile widziane! Uważam, że fajne wyzwanie podjąłem, zobaczymy czy się uda.



PS.
Pytanie. Komunikacja bluetooth to raczej jest w samym radiu, a nie w wyświetlaczu, prawda? Wyświetlacz odpowiada tylko za ustawienia/listę stacji + jakieś diody są obok, dobrze myślę?

[aniewa]

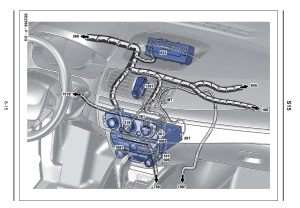

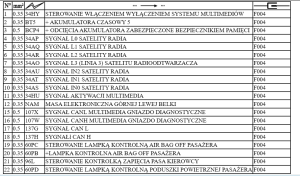

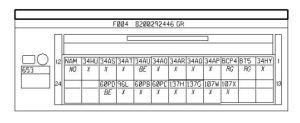

 Dorzucam schemat dla radia bez C-boxa bo nie wiem, czy go posiadasz oraz plik z nazwami komponentów występujących na schematach. Wtyczka wyświetlacza i opis pinów.



schemat:

.0197_A3.PDF



lista urządzeń.

REPORG.PDF

[matez]

Super! O to chodziło. Pytanie, czy jest coś do tego? Jakaś szersza dokumentacja, sygnały, które są wysyłane, czy sam schemat?
Jeszcze prosiłbym o nazwę, pod którą mógłbym szukać informacji do tego radia/wyświetlacza, nie jestem na tyle zorientowany w temacie.
Tak czy inaczej, wielkie dzięki

[aniewa]

Szukaj tematów: wyświetlacz AFF A3.

[SilverGTA]

Cześć, mam pytanie odnośnie pinów 1 i 3.
1 - czy po zamknięciu samochodu zanika napięcie na nim? Czy ten pin umożliwia zasilanie radia na wyłączonym silniku?

3 - czym jest pamięć bezpiecznika?



Majfrendzi w radiach pomijają część przewodów. Niby upraszczają część, ale patrząc na pinout canboxa jak i ten tu zrobili to źle (niewygodnie się łączy i nie powinno być jednej dużej wiązki jakie są dostępne do radia Android).
