Megane III phII Sygnalizacja pasów i poduszek w kieszeni wstawionej zamiast oryginalnego radia.

[figurel]

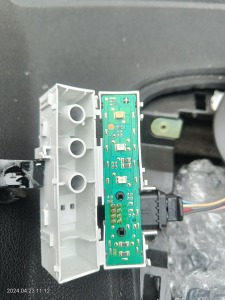

Zamontowałem radio Android i chcę przenieść sygnalizację poduszek i pasów do kieszeni zakupionej na Ali. Kieszeń zamiast oryginalnego radia, które jest mi już niepotrzebne. By uniknąć błędu poduszek ten mały ekran z ikonkami poduszek mam podpięty, i schowany pod wyświetlaczem, a chcę go ominąć i podpiąć się pod kieszeń. Ma to niby działać.

Kupiłem taką kieszeń.

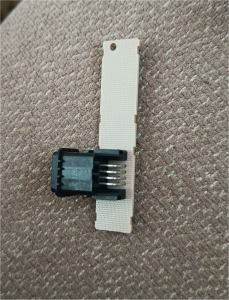

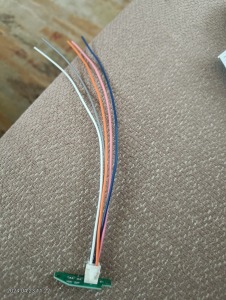

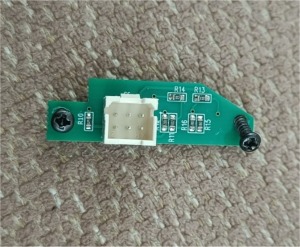

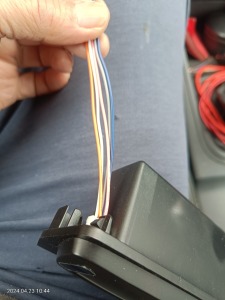

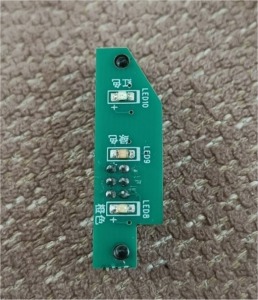

Problem w kabelkologii. Wtyczka oryginalna ma 6 przewodów, z kieszeni wychodzi 5 przewodów i kolory wcale nie takie same, przynajmniej nie wszystkie. Myślę wylutować gniazdo z oryginalnego (tego małęgo wyświetlacza} i do jego pinów można by już ładnie wlutować się przewodami z kieszeni. Jak to połączyć? Dla zobrazowania kilka fotek.

Edytowane 23 Kwietnia przez figurel

[figurel]

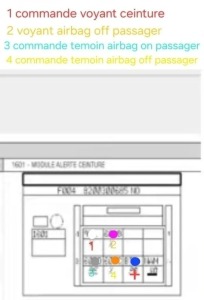

Rozgryzłem temat. Chińczyk podesłał taki schemacik w kiepskiej jakości ale istotę dostrzec można.

Pięć przewodów (te które idą do sygnalizacji w kieszeni} podłączyłem do odpowiednich pinów w ośmiopinowej kostce podłączanej oryginalnie do sygnalizacji w ekranie TomTom. Minusa z tej kostki nigdzie nie podłączałem. Działa sygnalizacja niezapiętych pasów, odłączenie poduszki pasażera a i błąd poduszki się nie wyświetla co często użytkownicy sygnalizowali.
