Ogólne Nie świeci żarówka wstecznego.

[manieksurf]

Witam.

Megane III kombi - tylna klapa. W niej są 2 lampy - w każdej z nich jest światło wsteczne. Problem jest taki, że lewa żarówka świeci a prawa nie. Żarówka sprawna, przewód przedzwoniony, lampa podpięta z prawej do  lewej - nadal nie świeci. Przewody są wtopione w we wtyczkę i nie da się zrobić "druciarstwa"  a do tego reszta żarówek jest ze sobą w pewien sposób połączona.

Nadmieniam że reszta żarówek podpiętych do wiązki świeci poza wstecznym.

Wiązka do wymiany? Czy może inna diagnoza?

[aniewa]

34 minuty temu, manieksurf napisał(a):

lampa podpięta z prawej do lewej - nadal nie świeci.

Podłączenie do lampy lewej i prawej mają różne wyprowadzenia, nie są zamienne. Musisz sprawdzić czy na pinie 1 (szary przewód) prawej lampy jest 12 V po załączeniu wstecznego. To samo napięcie będzie na pinie 5 lewej lampy. Obie żarówki od wstecznego zasilane są z tego samego rozgałęziającego się przewodu.

[manieksurf]

Przepraszam - zapomniałem: podłączyłem lampę bezpośrednio pod akumulator i tylko wsteczny nie świecił.

Poza tym przewód szary jest podpięty pod każdą żarówkę szeregowo i chyba, przy braku napięcia w szarym przewodzie, żadna by nie świeciła?

Edytowane 19 Września przez manieksurf

[aniewa]

Przewód szary jest wpięty równolegle, nie szeregowo. To są dwa oddzielne przewody wychodzące ze wspólnego pinu w kostce w kabinie przy słupku kierowcy. Brak ciągłości jednego z nich powoduje brak świecenia jednej żarówki.

[manieksurf]

(po korekcie)

Sprawdziłem napięcia w kostkach lamp w klapie - w obu jest napięcie (przy okazji zrobiłem zwarcie i wiem że bezpiecznik od wstecznego jest w komorze silnika - numer F17).

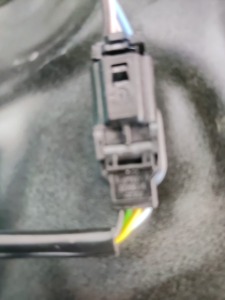

Ale w kostce są 4 piny i czarny (pin 1) to masa a biały(3 pin) przed kostką (żółty za kostką do  lampy) to 12V do stopu.

I lampy klapy można dowolnie przepinać - wsteczny lewej lampy podłączony do strony prawej zaczął świecić. W lewej nie świecił po żadnej stronie.

Cos musi być nie tak z wiązką: w mierniku - po podpięciu pod gniazdo żarówki wstecznego - napięcie nie pokazywało od razu 12V tylko wzrastało stopniowo przez kilka sekund.

Edytowane 26 Września przez manieksurf
Chodziło w światło wsteczne a nie stop.

[aniewa]

W dniu 19.09.2024 o 09:59, aniewa napisał(a):

Podłączenie do lampy lewej i prawej mają różne wyprowadzenia, nie są zamienne

Tu mój błąd, opis dotyczył innego nadwozia a nie zwróciłem uwagi czy to na pewno kombi z dwoma niezależnymi lampami po każdej stronie. Przy kombi są identyczne wtyczki przy lampach umieszczonych w klapie.

pin 1 to masa, czarny przewód

pin 2 zasilanie świateł przeciwmgielnych, kolor może być dowolny

pin 3 zasilanie świateł cofania, kolor dowolny

pin 4 zasilanie świateł pozycyjnych, kolor zawsze niebieski

Światła stopu w lampie umieszczonej w klapie nie ma.





[manieksurf]

Tak, mój błąd - miałem na myśli światło wsteczne , nie stop.

Zrobiłem korektę mojego poprzedniego wpisu.

[aniewa]

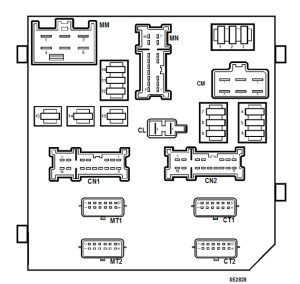

Nie jestem pewien czy o tym samym modelu piszemy, masz taką skrzynkę bezpieczników po maską? Jaki masz rocznik samochodu?

To jest skrzynka dla M III ph II. Być może ta wersja nazywana jest czasem ph III. To co piszę dotyczy schematu zasilania lamp tylnych dla tej skrzynki.

[manieksurf]

Kupiłem używaną wiązkę i wsteczny działa.

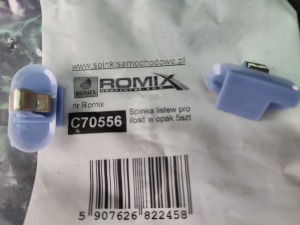

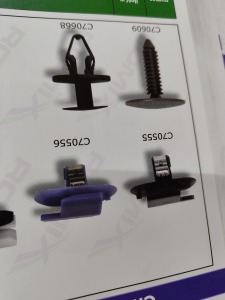

Porada dla tych którzy zdejmowali plastiki tylnej klapy i się uszkodziły- takie niebieskie z blaszkami: trzeba szukać w katalogu ze spinkami do Opla numer C70556.

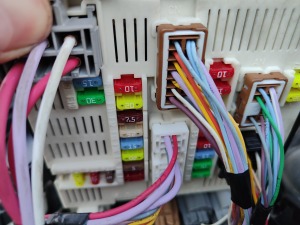

Tak wygląda skrzynka bezpieczników z komory silnika - mam tylko tę fotkę. Jak w poście



Edytowane 2 Października przez manieksurf

[aniewa]

4 godziny temu, manieksurf napisał(a):

Tak wygląda skrzynka bezpieczników z komory silnika - mam tylko tę fotkę. Jak w poście

Masz skrzynkę bezpieczników z pierwszego okresu produkcji, inną niż na wcześniej zamieszczonym przeze mnie rysunku. Trochę mylący jest opis samochodu, że to MIII ph2.

[manieksurf]

Rok produkcji 2016 i w nim stara skrzynka bezpieczników?

[aniewa]

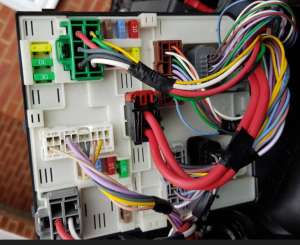

Skrzynka z 2015 roku wygląda jak na poniższym zdjęciu.

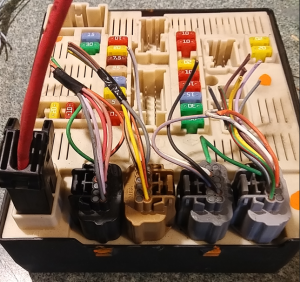

A to skrzynka montowana od 2009 roku. Porównaj ze swoją.
