RENAULT MEGANE 04R Schemat licznika


Recommended Posts

To chyba będzie to:



kostka30pin

1 drzwi kierowcy

2kier prawy

3kierlewy

4plus aku

5 ster diody verlog

6pas kierowcy

7wyjscie safety line

8swiatla mijania

9swiatla drogowe

10kontrolka zapietych pasow

11tylne mglowe

12przednie mglowe

13minimalny poziom spryskiwaczy

14naladowanie aku

15ogrzewane fotele

16plus po zaplonie

17rezerwa fazy1

18cisnienie oleju

19wejscie sygnalu pokrywy silnika

20nic

21plus czuiki poziomu oleju

22plus czuiki poziomu paliwa

23nic

24masa

25minus czuiki poziomu paliwa

26minus czuiki poziomu oleju

27plus pozycyjnych

28przycisk powtarzania

29wyjscie sygnalu hamulca recznego

30wejscie nivocod



kostka 15 sciezek

1wyjscie sygnalu kontrolki drzwi i pokryw

2przycisk dyskrecja

3wyjscie kontrolki pasow

4nic

5regulacja natezenia oswietlenia

6zmiana wartosci licznika kilometrow komputera pokladowego

7nic

8wyjscie sygnalu powtorzenia sieci can h pojazdu

9nic

10 can h pojazdu

11can L pojazdu

12rezerwa fazy1

13 wyjscie sygnalu powtorzenia sieci can L pojazdu

14 wyjscie kontrolki wlaczenia poduszkipow

15 zasilanie plus kontrolki poduszki pow

Odnośnik do komentarza
Udostępnij na innych stronach

Oj nie wiem, na Twoim zdjęciu widzę tylko 1 kostkę, także teraz mam wątpliwość czy podałem Ci prawidłową rozpiskę (miałem zapisaną jako megane II ).

Odnośnik do komentarza
Udostępnij na innych stronach

W MII nie jest tak prosto. Niewiele jest tam sygnałów anlogowych. Większość informacji przesyłane jest przez can. Sygnał Vss w postaci analogowej z tego co pamiętam nie jest tam doprowadzany.

Odnośnik do komentarza
Udostępnij na innych stronach

A w Nexi jest szyna CAN? Chyba nie ? Nie włożysz tego licznika, bo nie ma jak podłączyć , chyba, że zbudujesz specjalny interfejs. Zainteresuj się tym drugim licznikiem, który pokazałeś.

Odnośnik do komentarza
Udostępnij na innych stronach

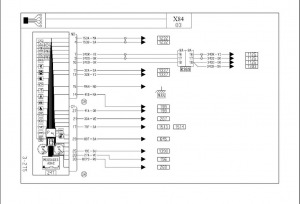

Nom, zainteresuje się z tego co widziałem z schematu z licznika 2, co ja podesłałem jest wyjście

na info o prędkości <piwko> ,czyli jeden pin, tak jak u mnie z VSS wychodzi :),chyba tego zamówię :)

Dzięki chłopacy za pomoc. Jak coś będę pisał:oops:.P_r_z_e_m_o: dla zakochanych świat odważny :)

Odnośnik do komentarza
Udostępnij na innych stronach

A ten licznik wyżej to nie jest przypadkiem z Laguny? Podobny ale Laguna chyba miała jeszcze dodatkowy wyświetlacz po środku? Co więcej - Laga II ma już chyba CAN więc też będzie problem.

moree90, od Meganki I możesz podłączyć licznik, bo w niej nie ma CAN.

Odnośnik do komentarza
Udostępnij na innych stronach

dla zakochanych świat odważny

chyba należy <piwko>

Poszukaj sobie linków do ftp-a PIKUR-a, znajdziesz tam schematy elektryczne do liczników, wtedy będziesz wiedziała co co czego podłączyć.

Mam też nadzieję że jak to wszystko poskładasz do kupy pochwalisz się jak Ci to działa.
