Megane I phII Nie działają światła przeciwmgielne przednie..

[OpawelQ]

Witam.Mam renault megane z końca 2001r.Nie działają mi światła przeciwmgielne przednie.Żarówki sprawdzałem i są dobre,bezpieczniki też OK.Macię może jakis pomysł co to może być?może coś nie tak z przekaźnikiem?gdzie jest taki przekaźnik?



Dodano: 07 wrz 2012 - 12:48

Może ma ktoś jakiś schemat???

Edytowane 27 Sierpnia 2013 przez damiar

[P_r_z_e_m_o]

1) Jaki Ty masz własciwie model ? Nie wiesz? Przeczytaj

2) Jezeli jest jak sądzę masz Megane I PhII czyli nie ten dział

3) Schematy leżą na downloadzie, ściągnij sobie.

Zobacz jak wyglądają wtyczki pod panelem przekażników obok akumulatora, drugi element to manetka śwoateł przy kierownicy.

[OpawelQ]

no najprawdopodobniej mam I phII.



Byłem robić ze światłami i pytania mam takie:



Według instruckji odczytałem tak





....59- to jest przekaźnik ? bo nie kumam. Jak tak to który ? gdzie go znajdę ?

....f14- jest to bezpiecznik przednich przeciwmgielnych na którym pojawia się 12volt jak włącze switch przy kierownicy.

.... Na rysunku oznaczyłem kabel dwu kolorowy pomaranczowo-( coś tam:) ) U mnie w aucie ten kabel wychodzi ze środka auta pod maske jest spięty kostką i dalej idą fioletowe kable do przednich przeciwmgielnych, na których nie ma 12volt i nawet na tym dwukolorowym kablu nie ma 12 volt, A gdzie ten kabel idzie do środka auta to nie wiem bo już ciężko się tam dostać ale wchodzi dośrodka tam z lewej od kierowcy gdzie są bezpieczniki.

....57/58- na schamacie widzę że do przednich przecimgielnych idą pomarańczowe kable, no a u mnie w aucie są fioletowe.



Jak to rozgryźć bo albo się motam albo coś jest nie tak.



Nie znam angielskiego i schamtu nie ogarniam całkiem :D ide dalej grzebać.

Edytowane 8 Września 2012 przez OpawelQ

[P_r_z_e_m_o]

Polecam ten schemat

[aniewa]

Ten schemat co przedstawiłeś dotyczy megane I phI, w phII jest trochę inaczej. Z przekaźnika wychodzi podwójny przewód pomarańczowy i jeden zasila kontrolkę na zestawie wskaźników a drugi idzie do kostki gdzie rozgałęzia się na dwa fioletowe i dalej do lampy lewej i prawej.

Posłuchaj czy załącza się przekaźnik, będzie słychać przy załączeniu świateł przeciwmgielnych. Jeżeli załącza się to sprawdź bezpiecznik w kabinie oznaczony f10 a nie jak w sterszej wersji f14.

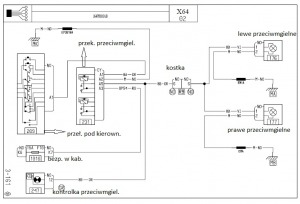

załączam schemat.

[P_r_z_e_m_o]

gdzie go znajdę ?

W UHC

dalej idą fioletowe kable do przednich przeciwmgielnych,

zgadza się + czarne jako masa.

Na przekaźnik jest stale podawane napięcie, które idzie na przekaźnik. Sterowanie przekaźnikiem odbywa się przełącznikiem na manetce świateł.

Czy jak przekręcisz manetkę żeby świeciły światła, a następnie włączysz światła p-mgielne to zapala się kontrolka na desce?

Jak się zapala to szukaj problemu na czarnej kostce pod panelem przekaźników w komorze silnika, pin 9.

Jak się nie zapala, ale uwaga może być spalona żarówka, problem leży po stronie przekaźnika w UHC.

Nie wiem czy sprawdzałeś, czy do lamp dochodzi napięcie, bo problem może też być z masą.

[OpawelQ]

A więc tak. Tylne przeciwmgielne działają i równierz kontrolka na desce. A przednie nie, ani nie świeci kontrolka na desce. Napięcie na bezpieczniku f10 jest. Przy włączaniu przeciwmgielnych, przekaźnika nie słychać. Szukałem go i nie mogłem znaleźć. To że jest w UHC nic mi nie mówi, a nawet to że wyczytałem w schemacie że przekaźnik jest w kabinie po stronie kierowcy. W schemacie jest pokazane że sa dwa przekaźniki koło siebie A(przeciwmgielne) i B. No i w aucie obok panelu z bezpiecznikami jest jakaś wtyczka i są też dwa białe wejścia na przekaźniki ale nie ma tam ani jednego. Czy tam powinien być przekaźnik ? Jeśli tak to co teraz ? Drogie to jest ? Zamiennika szukać? A może na złomie ? :D



Robiłem próbę i do kostki (filoetowe kable) pod maską podłaczyłem 12v, wtedy zapaliły się i światła przeciwmgielne i kontrolka na desce.

Edytowane 8 Września 2012 przez OpawelQ

[P_r_z_e_m_o]

Masz schemat. Sprawdź czy jest "przejście" na przełączniku manetki przy włączaniu p-mgielnych, jest to dość powszechna usterka.

A UHC jest za panelem bezpieczników w kabinie.

[OpawelQ]

ja się tamdostać do tego UHC ? coś się wykręca ( panel z bezpiecznikami?) czy sa jakieś klipy? czy jakoś od dołu ?



Sprawdź czy jest "przejście" na przełączniku manetki przy włączaniu p-mgielnyc

rozkręciłem ta manetke i jest dobra. Przy przekręceniu na przeciwmgielne pojawia się 12 v które idzie kablem gdzieś za panelz bezpiecznikami.

Poszukam dziś tego uhc.

[aniewa]

Załączam pdf z widokiem przekaźników w kabinie ze scenicaI phII, w meganie powinno być tak samo.

Włączając światła przeciwmgielne podajesz napięcie do modułu UCH a ten z kolei zasila przekaźnik oznaczony na schemacie nr. 231

Oznaczenia symboli z załączonego pdf:

299- płytka przekaźników

231- przekaźnik przwednich przeciwmgielnych

1034 wspornik przek. świateł dziennych

1043 - przek. el. otwierania zamków drzwi

645 - moduł UCH

1016- skrzynka bezp. kabiny

751 - przek. + po zapłonie

471 - prze. el. sterowania szyby.

S8.pdf

Edytowane 9 Września 2012 przez aniewa

[OpawelQ]

No najprawdopodobniej będzie to przekaźnik i teraz muszę go sprawdzić. Przydała by mi się instrukcja jak się tam dostać bo na siłę nie wejdę :D a w autach często bywa że ciężko ogarnąć jak są elementy zamontowane. A rozkręcać połowę deski mi się nie chcę.



Dodano: 09 wrz 2012 - 10:54

no i wprowadzaliście mnie w błąd. Miejsce na przekaźnik do przeciwmgielnych jest nie w UHC za bezpiecznikami ale obok bezpieczników. To te wejście na dwa przekaźniki o których wcześniej pisałem. Spiąłem w tym wejściu dwa kable i teraz jak włącze światła i przeciwmgielne przednie to się przeciwmgielne zaświecają oraz wskaźnik na desce.

[aniewa]

Na załączonym pdf widać wyraźnie że przekaźnik jest poza UCH. Zwierając te styki w podstawie przek. zasilasz bezpośrednio z manetki śwatła. Manetką masz zasilić cewkę przekaźnika a on swoimi stykami roboczymi ma podać napięcie na światła. Skombinuj dowolny przekaźnik i włóź go w podstawę. Uchronisz styki w manetce przed przeciążeniem.

[OpawelQ]

jak nie znajdę nigdzie przekaźnika normalnego to pokombinuję z jakimś innym.



Dodano: 04 paź 2013 - 19:19

Przeciwmgielne zrobiłem rok temu i się nie pochwaliłem. Teraz napiszę bo może komuś się przzydać.

Otóż przekaźnika nie znalazłem itd. itp. I ja zrobiłem tak że kablem 12v poprowadziłem prosto przez włącznik przy kierownicy na halogeny. Bałem się że duży przepły prądu może grzać styki we włączniku i uszkodzić włącznik, ale do dziś nic się nie stało.
