Megane II phII Radio z nawigacją

[MatriX.]

Witam wszystkich jestem tu nowy i proszę o pomoc mam Megane 1,9D 131km i chcę wymienić nawigacje w niej czyli zlikwidować wyświetlacz z nawigacją i podłączyć wyświetlacz zwykły z zegarkiem problem w tym że wszystko mam ale są inne wtyki i inna ilość kabli w wiązce proszę o pomoc jak te kable połączyć

[dusza1212]

Rozbierz wtyczkę, jedna połowa jest tylko potrzebna jeśli chcesz tylko zegarek i temperaturę. Jak zrobisz zdjęcie to Co powiem która ale z tego co pamiętam to ta w której występuje czerwony przewód. Po zdjęciu obudowy kostka rozchodzi się na pół.

[MatriX.]

Jeżeli dało by rady to i informacje o stacji radiowej ale foto potem wrzuce bo jestem w pracy tak że do jutra wrzuce na pewno i dzięki już za wstępną pomoc

[elwik1984]

Jaką masz tam navi? Informee 2 z wysuwanym ekranem? Wtyczka dzielona na pół była w wersjach przed liftem, a ty masz po lifcie z tego co widać. I wtyczka jest czarna mniejsza z tego co kojarzę. Zrób zdjęcia żeby było wiadomo o czym rozmawiamy.

[dusza1212]

To co napisałem dotyczy ekranu trudnego do zdobycia - tego gdzie po prawej stronie wyświetlał się tylko kierunek z nawigacji- affa3 (bieda wersja).

[elwik1984]

Tak też myślałem. Z czerwonym podświetleniem to widziałem... sam jestem ciekaw wtyczki wyświetlacza monochromatycznego po lifcie :mellow:

[MatriX.]

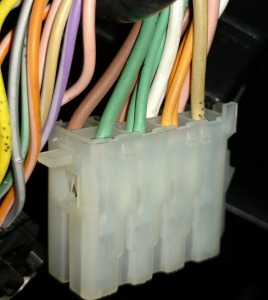

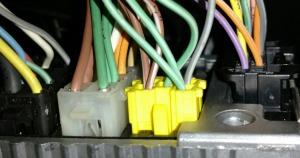

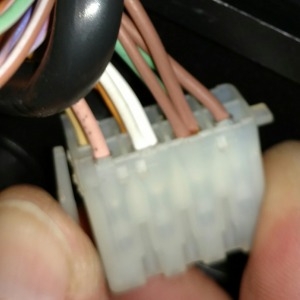

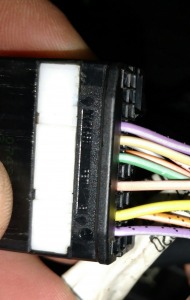

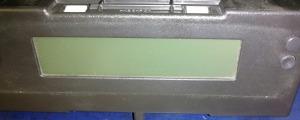

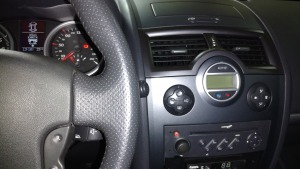

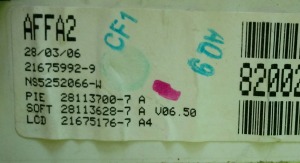

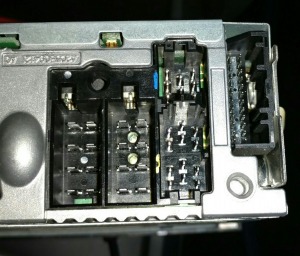

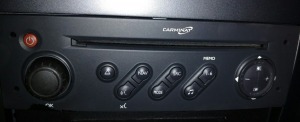

Tu załączam zdjęcia z radia i bardzo przepraszam że nie miałem prędzej czasu tego tu wrzucić a więc proszę jeszcze raz o pomoc jak to zmienić



Dodano: 24 sie 2016 - 12:49

Tu załączam zdjęcia z radia i bardzo przepraszam że nie miałem prędzej czasu tego tu wrzucić a więc proszę jeszcze raz o pomoc jak to zmienić



Dodano: 24 sie 2016 - 13:19

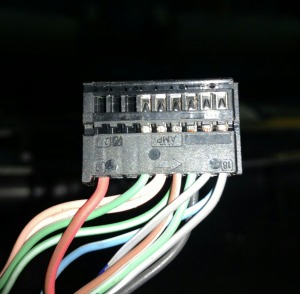

Tu jeszcze dwa zdjęcia



Dodano: 25 sie 2016 - 06:27

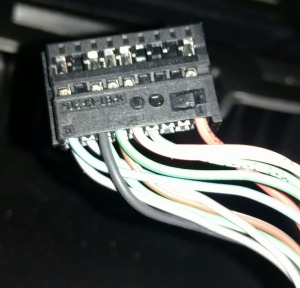

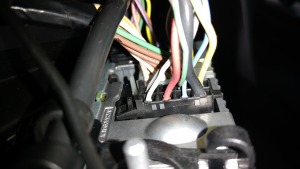

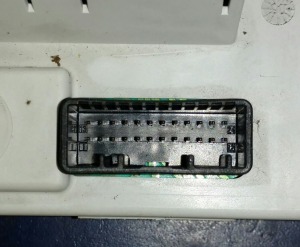

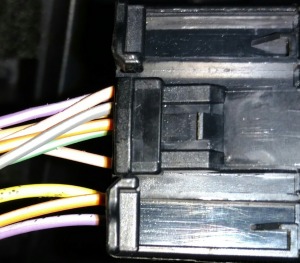

Tu jeszcze dwie wtyczki co są podłączone do tego wyświetlacza

[elwik1984]

Sprawdź sobie czy czarna wtyczka z białym paskiem pasuje do wyświetlacza który kupiłeś. Tylko zrób to na odłączonym akusiu. Bo trzeba w niej pozmieniać piny. Sprawdź czy wystarczy przewodów tej wtyczki do wyświetlacza, bo w oryginale była wpięta do boku radio-navi.

[MatriX.]

Ok z rana zaraz sprawdze i dam odp. Bo zostawiłem w pracy tamten wyświetlacz ale dostałem z nim podobną wtyczkę tylko że tam jest wiecej kabelków

[elwik1984]

Tak jest. Będzie trzeba dołożyć do tej czarnej wtyczki z białym paskiem , dodatkowe przewody z wtyczki białej na klamerkę. To chyba ta czarna tylko że białą obudowę wysunąłeś ?

[MatriX.]

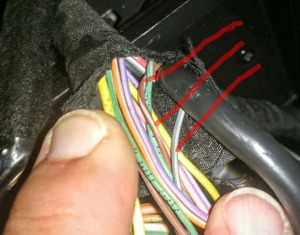

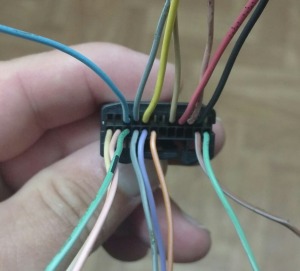

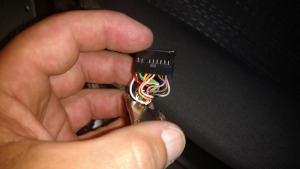

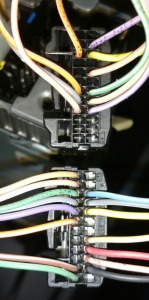

Witam a więc sprawdzilem tą wtyczkę przy radiu pasuje ale zauważyłem że to sterowanie pilota przy kierownicy i ma 10 kabli i trzy kable lecą do tej żółtej wtyczki a reszta gdzieś pod deskę a tą co dostałem z tym zegarem wtyczka ta sama i 15 kabli załączam fotki jedynie ten cały czarny okrągły leci od kolorowego ekranu do radia



Dodano: 26 sie 2016 - 06:53

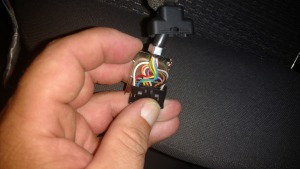

I tak tą z ekranu kolorowego wysunąłem z białej obudowy ale z niej leci 10 kabli i z tego trzy do tej żółtej wtyczki a siedem pod deskę gdzieś no i ten czarny cały tylko od radia do ekranu

[elwik1984]

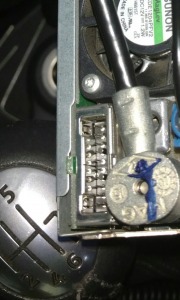

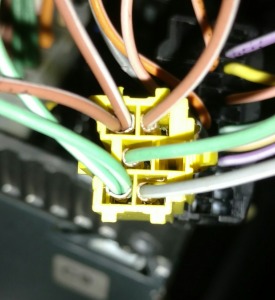

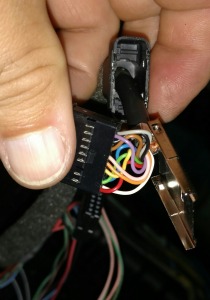

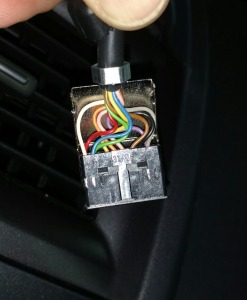

Wtyczka z metalową obudową to obraz video RGB- ona cię już nie interesuje. Interesuje cię żółta wtyczka z której przewody CAN powinny iść do czarnej którą dostałeś z wyświetlaczem. Z pilota kierownicy powinno iść 6 przewodów do wtyczki czarnej którą dostałeś do wyświetlacza.



Czarna wtyczka piny: 1 do 6 idą do pilota radia.

11,12 to CAN z żółtej wtyczki

16 też do żółtej wtyczki

Czerwony,żółty i czarny to masa i zasilania które musisz podłączyć kolorami do białej wtyczki z klamerką która była przy wysuwanym ekranie navi.

Edytowane 26 Sierpnia 2016 przez elwik1984

[MatriX.]

A ha ok to czekam na dalsze informacje będę wolniej odpowiadał i czytał bo w pracy jestem i dzięki

[elwik1984]

Na razie podłącz to i zobacz czy działa. Zostanie ci jeszcze tylko przewód informacji temp.zew. i przewody z podświetlenia.

[MatriX.]

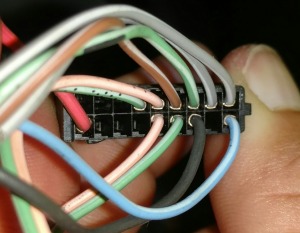

Czyli z czarnej od 1 do 6 do lutowuje do wtyczki z pilota tą samą kolejnością a 11 i 12 i 16 do żółtej wtyczki i z czarnej dalej wtyczki czerwoną czarna i żółty do rozebrane białej ino w tam nie ma żółtego kabelka ? I w tej z pilota też inną kolejność 1,2,5,6,7 to wolne gniazda bez wtyczek i te 11,12,16 do którego gniazda na tej żółtej wtyczce są od 1,2, 4,5 i chyba 3 bo nie opisane gniazdo te w środku trochę się pogubiłem



Dodano: 26 sie 2016 - 11:14

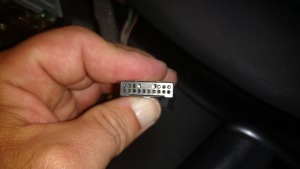

Wtyk nad radiem sterowanie pilota mniej kabli i inne gniazda zajęte i ten bez żółtego kable też nie wiem gdzie podłączyć i te can jak byś mógł mnie trochę bardziej oświecić z tym podłączeniem

Edytowane 26 Sierpnia 2016 przez MatriX.
