poszukuję schematu czujników parkowania przód megane III ph I


Rekomendowane odpowiedzi

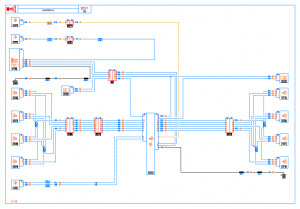

163-1637 to przednie czujniki. 1222 to moduł znajdujący się z lewej strony pod wykładziną boczka bagażnika. R 106 to kostka w zderzaku, R 374 kostka w kabinie przy słupku kierowcy.


Odnośnik do komentarza
Udostępnij na innych stronach

Tak tylko problem jest w tym ze połączenie oznaczone R 106 jest to połączenie przy zderzaku tam gdzie są właśnie podłączone halogeny i czujniki parkowania i na schemacie są tam pokazane piny aż do 11stu i zajęte przez czujniki piny 7 i 8 gdzie normalnie są to piny dla halogenów ( w moim przypadku halogeny są w pinach 7-10 ) więc jest to kostka 12 pinowa a ja mam tą kość 10 pinową z czego 6 pinów jest wolnych  od strony zderzaka bo od strony auta wszystkie piny mam zajęte właśnie dla instalacji czujników jednakże nie mogę znaleźć takowego schematu.

Odnośnik do komentarza
Udostępnij na innych stronach

W kostce 10-pinowej halogeny zasilane są z pinów 7,8 jako plus i 9, 10 minus.

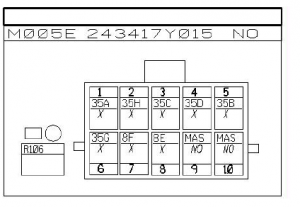

Opis pinów

ALVEOLE.GIF SECTION.GIF CODELIA.GIF LIBLIA.GIF CODEFAMILLE.GIF
1 0.5 35A + CZUJNIK PRZEDNI SYTEMU POMOCY PRZY PARKOWANIU M005E
2 0.5 35H SYGNAŁ ZEWNĘTRZN PRZEDNIEGO PRAWEGO CZUJNIKA 4 POMOC PRZY PARKOWANIU M005E
3 0.5 35C SYGNAŁ WEWNĘTRZN PRZEDNIEGO PRAWEGO CZUJNIKA 3 POMOC PRZY PARKOWANIU M005E
4 0.5 35D SYGNAŁ WEWNĘTRZN PRZEDNIEGO LEWEGO CZUJNIKA 2 POMOC PRZY PARKOWANIU M005E
5 0.5 35B - CZUJNIK PRZEDNI POMOCY PRZY PARKOWANIU M005E
6 0.5 35G SYGNAŁ ZEWNĘTRZN PRZEDNIEGO LEWEGO CZUJNIKA 1 POMOC PRZY PARKOWANIU M005E
7 0.75 8F + ŚWIATŁA PRZECIWMGIEL PRZED PRAWE > OPORNOŚĆ M005E
8 0.75 8E + ŚWIATŁA PRZECIWMGIELNE PRZED LEWE > OPORNOŚĆ M005E
9 0.75 MAS MASA ELEKTRYCZNA PRZEDNIEJ LEWEJ PODŁUŻNICY M005E
10 0.75 MAS MASA ELEKTRYCZNA PRZEDNIEJ LEWEJ PODŁUŻNICY M005E
