Witam,

przez pewien czas zastanawiałem się nad tym czy zostawić fabryczne radio, zamontować fabryczną navi czy chińskiego androida. Wybór padł na androida z alieexpress i teraz żałuje.

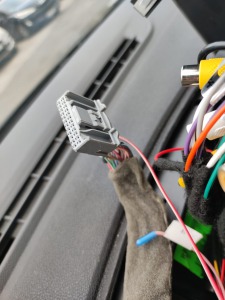

Wtyczka między ekranem a canbus nie łączy. Canbus jest martwy. Żeby nie mieć error airbag musiałem podłączyć fabryczny wyświetlacz. Ma ktoś wiedzę, za co są odpowiedzialne poszczególne piny we wtyczce do ekranu? Schemat?   Czy z dolnej kostki ISO idzie tylko zasilanie i głośniki, a sterowanie z kierownicy, czujniki poduszek, drzwi, biegu wstecznego itp z tej wiązki, która szła do ekranu fabrycznego?


Odnośnik do komentarza
Udostępnij na innych stronach

opis złącza:

1  STEROWANIE WŁĄCZENIEM WYŁĄCZENIEM SYSTEMU MULTIMEDIÓWF004

2 + AKUMULATORA CZASOWY 5F004

3  + ODCIĘCIA AKUMULATORA ZABEZPIECZONE BEZPIECZNIKIEM PAMIĘCIF004

4  SYGNAŁ L0 SATELITY RADIAF004

5  SYGNAŁ L1 SATELITY RADIAF004

6  SYGNAŁ L2 SATELITY RADIAF004

7  SYGNAŁ L3 (LINIA 3) SATELITU RADIOODTWARZACZAF004

8  SYGNAŁ IN2 SATELITY RADIAF004

9  SYGNAŁ IN1 SATELITY RADIAF004

10  SYGNAŁ IN0 SATELITY RADIAF004

11  SYGNAŁ AKTYWACJI MULTIMEDIAF004

12  MASA ELEKTRONICZNA GÓRNEJ LEWEJ BELKIF004

15  SYGNAŁ CANL MULTIMEDIA GNIAZDO DIAGNOSTYCZNEF004

16  SYGNAŁ CANH MULTIMEDIA GNIAZDO DIAGNOSTYCZNEF004

17  SYGNAŁ CAN LF004

18  SYGNAŁł CAN HF004

19  STEROWANIE LAMPKĄ KONTROLNĄ AIR BAG OFF PASAŻERAF004

20  +LAMPKA KONTROLNA AIR BAG OFF PASAŻERAF004

21  STEROWANIE KONTROLKĄ ZAPIĘCIA PASA KIEROWCYF004

22  STEROWANIE LAMPKĄ KONTROLNĄ PODUSZKI POWIETRZNEJ PASAŻERAF004



widok złącza:

653_2.PDF

Odnośnik do komentarza
Udostępnij na innych stronach

Sterowanie z kierownicy łączy się bezpośrednio z wyświetlaczem.

Schemat podłączenia dla zwykłego radia.

663 - wyświetlacz

325 - satelita przy kierownicy

247 - licznik

261 - radio

0198_A3.PDF

Odnośnik do komentarza
Udostępnij na innych stronach
