Megane III phI Wiązka / instalacja mikrofonu zestawu głośnomówiącego

[pritchard]

Cześć wszystkim. Jestem po wymianie radia, ze standardowego "płaskiego" na radio z bluetooth i wyświetlacz bez przycisków. Póki co, wszystko działa, a w następnym kroku chcę dołożyć manetkę z odbieraniem połączeń oraz mikrofon w podsufitce. I wobec tego pojawia mi się wątpliwość/pytanie. W okolicach lampki podświetlenia nie widzę żadnej wiązki do mikrofonu. Wiem natomiast, że zwykle prowadzona jest w prawym słupku (strona pasażera) i chyba zakończona gniazdem, tego jeszcze nie sprawdzałem. Chodzi mi o to, że sprzedawane mikrofony z demontażu mają krótki kabelek z wtyczką. Długość tego kabelka na bank jest za mała by dotrzeć do prawego słupka. Czy pomiędzy słupkiem, a okolicami lampki był jeszcze jakiś przewód? Jak to jest podłączone? Będę wdzięczny za pomoc.

[aniewa]

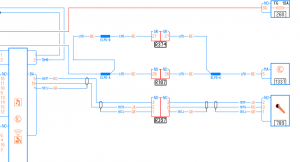

Od gniazda w prawym słupku musiałem pociągnąć trzy przewody do okolic lampki sufitowej. Brakowało tego w oryginale. Schemat poniżej.

JA - kolor żółty, RG - czerwony, GR - szary. R397 gniazdo.

[pritchard]

@aniewa Dzięki za konkretną odpowiedź ? A powiedz mi, tak z praktyki, jaki rodzaj wtyczek tam jest, jakiś model? Czy zarabiałeś "na sztywno" przewody?

[aniewa]

Wydaje mi się, że dorobiłem wtyczki na złączu goldpin 2,54 mm.

[pritchard]

Dzięki za info, to cenna dla mnie wskazówka. Nie chcę zakładać dodatkowego wątku dlatego napiszę jeszcze tutaj.

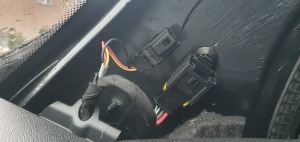

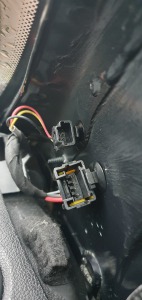

Ściągnąłem poszycie słupka pasażera i mam wyprowadzone dwa gniazda. Te mniejsze, rozumiem że jest od mikrofonu, a te duże gniazdo jest od czego?

[aniewa]

Ta drugo wtyczka jest instalacją szyberdachu. +,- i dwa przewody CAN.

[pritchard]

Dzięki. Czyli dla mnie bezużyteczna, bo okna w dachu nie mam Wracając do wiązki mikrofonu i kwestii dorobienia przewodu, to ze schematu wnioskuję, że przewody pomiędzy gniazdem R397, a mikrofonem  (789) krzyżują się. RG (pin 3 gniazdo R397) -> JA (pin 2 789 mikrofon) oraz JA (pin 2 gniazdo R397) -> RG (pin 3 789 mikrofon), a GR (pin 1 R397) -> GR (pin 1 mikrofon 789) pozostaje bez zmian. Dobrze rozumiem?

[aniewa]

Trochę to dziwne  ale tak jest na schemacie, u siebie podłączałem mikrofon według tego schematu i działa.

Na schematach mikrofonu dla M III ph 2 kolory już się nie krzyżują, żółty do żółtego (JA), czerwony do czerwonego (RG).



[pritchard]

No i cykor teraz mnie obleciał aby mikrofonu przez to nie spalić ? Nic to, kupię mikrofon, zobaczę jak wtyk tam wygląda bo nawet na żywo tego nie widziałem i trzeba będzie zaryzykować...

[EDIT]

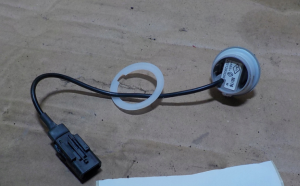

Kupiłem mikrofon 283128032R, jak poniżej na fotce. Będzie pasował do Megane 3 Ph1 2009r? Bo znalazłem też zdjęcia takiego mikrofonu w czarnej obudowie i kurka boję się że zły kupiłem ?





Edytowane 27 Grudnia 2022 przez pritchard
