Poszukuję schematu układu klimatyzacji- Megane IV 2016 1,2 tce


Rekomendowane odpowiedzi

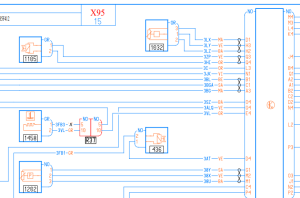

Coś z tymi schematami jest pokręcone, na jednych schematach dla tego silnika czujnik podłączony jest do sterownika silnika a na innych do modułu USM.

Wrzucam obydwa.

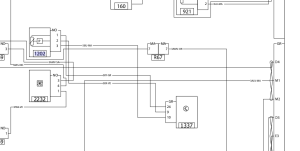

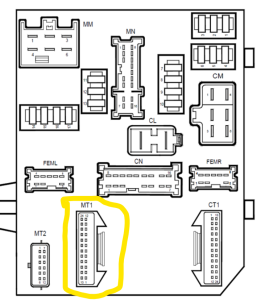

Na drugim schemacie czujnik ciśnienia 1202 podłączony jest do modułu USM 1337. Na drugim rysunku zaznaczone złącze, do którego podłączony jest czujnik.

 Zrzutekranu2023-09-18195341.thumb.png.c6841f748e5e93aedcf53b97b20face6.png   Zrzutekranu2023-09-18164132.thumb.png.26269a6e9b0ba5e33bfd3fc95b58cd0c.png  Zrzutekranu2023-09-18164732.thumb.png.901a4e92bf208e8700e8fb4bcfdf3cf7.png

Co do wiązki USM - sterownik jest to zbyt ogólne pojęcie, USM posiada kilka połączeń ze sterownikiem i musiałbyś określić o które połączenie chodzi.
