Megane III phII Schemat wiązki klapy M3 Grandtour

[figurel]

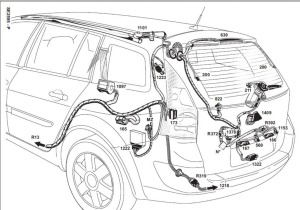

Chcę kompleksowo rozprawić się z kabelkami w przelotce klapy bagażnika, najlepiej poprzez wymontowanie całej wiązki i lutowanie na stole. Przydałby mi się taki jak poniżej (jest od M2 Grandtour) rysunek. Gdzie mogę taki znaleźć?



[aniewa]

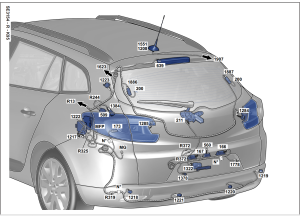

Rysunek poniżej.





[figurel]

Dziękuję. bardzo pomocny schemat.

Odpięcie tej części wiązki w klapie nie powinno nastręczać większych trudności. Domyślam się, że wszystkie wtyczki (od silnika wycieraczek, ośw. tablicy rej. i in.) powinny przejść przez otwór w klapie. Gdyby cała wiązka z klapy wisiała w bagażniku byłoby to już znaczne ułatwienie. Rozumiem, że tej część wiązki znajdującą się na słupku i dalej do kabiny to już nie wyszarpię, nie widać tam żadnego złącza do rozpięcia.

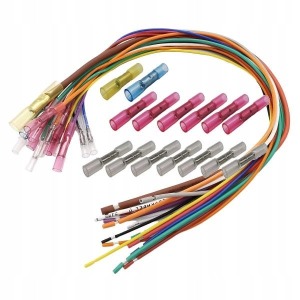

mam kilka przewodów do polutowania (a następne w kolejce, z racji pracy codziennie kilkanaście razy klapę otwieram)  i zastanawiam się czy ktokolwiek naprawiał wiązkę z wykorzystaniem zestawu podobnego do pokazanego niżej?
