Scenic II phII Schowek środkowy Scenic II

[sterowniczy]

Witam,



Zakupiłem Scenica II z przesuwanym schowkiem między fotelami, ale niestety nie działa blokada i schowek jeździ sobie przód - tył.

W związku z tym mam prośbę do kolegów: jak działa ta blokada? (może jakąś fotkę z tego miejsca)

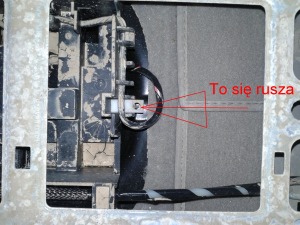

Sam napęd elektryczny blokady działa (rusza się to, co zaznaczyłem na focie

)

, ale nie mam pojęcia czego tam brakuje.



Dzięki za wszelkie info



PS.

przy okazji:

czy te zanieczyszczenia nie mogą świadczyć o popowodziowej przeszłości samochodu? - jak jest u Was??

Co jest powodem, że założyłeś temat w dziale Zakup?

Przenoszę do odpowiedniego działu.

P_r_z_e_m_o



Dodano: 06 cze 2013 - 06:12

nikt mi nie pomoże???

chociaż fotkę jak to wygląda

- z PDFów serwisowych ciężko się czegokolwiek dopatrzeć, a wujek google nic nie mówi :(

[gojgien]

Jeszcze tego nie miałem rozebranego, więc nie mam pewności jak to jest zrobione, ani fotek nie posiadam, Jednak wydaje mi się, że blokada powinna być widoczna od dołu pod którąś z szyn. Normalnie działa tak, że można schowek blokować w wielu pozycjach z odstępami centymetra- dwóch.

Prawdopodobnie zobaczysz to jak odkręcisz całe prowadnice od podłogi.

[sylwekdm]

Ja rozbierałem podłokietnik i znam zasadę działania. To co się rusza to jest awaryjna dzwignia przesuwania schowka. W razie awarii elektryki, można mechanicznie cofnąć blokadę schowka. Blokada działa na zasadzie elektromagnesu i jest na stałe zablokowana. Dopiero jak nasiśniesz przycisk elektromagnes chowa trzpień blokujący i można przesuwać schowek. Na szynie są porobione otwory tak jak gojgien napisał co ok 1-2 cm. Jeśli Ci samoczynnie schowek "jeździ" po szynie to mogą być dwie opcje: trzpień został w pozycji odblokowanej (mało prawdopodobne, bo tam jest mocna sprężyna) albo został wyłamany poprzez siłową próbę przesuięcia. Więcej problemów jest z zablokowanym schowkiem bo np. elektromagnes przestał działać, z Twoim problemem styknąłem się pierwszy raz.

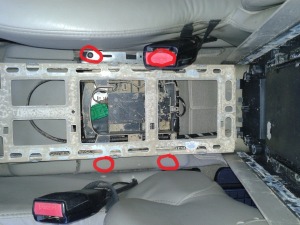

Odkręć te cztery śruby, będziesz wiedział więcej. Ja jak kupiłem podłokietnik to testowałem go w domu podłączając do zwykłego zasilacza 12V widać było trzpień czy się chowa. Tu masz schemat przewodów: http://megane.com.pl/topic/34532-scenic-ii-podlokietnik-przed-liftem-2003r/



Dodano: 06 cze 2013 - 21:00

Ps. Wygląda na to, że był zalany. Za dużo błota....
