Megane II phI Co jest potrzebne do działania radia Update list

[zajchow]

Wyszło tak, tylko muszę jeszcze podłączyć pilota bo dzisiaj czas nie pozwolił :)

Fajnie że się udało :) jak widać nie ma z tym aż takich kombinacji jak kiedyś niektórzy straszyli ;) i niewielkim nakładem można bezproblemowo wymienić radio tuner list na update list

[marek789]

Nie do końca bo pilot nie chce ze mną współpracować. Na obecną chwilę to dziala mi w pilocie tylko podglaszanie i przelaczanie miedzy FM a CD. Reszta mimo ze jest mysle prawidłowo podłaczona to nie chcę mi działać

[zajchow]

Pilot musi działać kwestia kabelków - jak nie działa to próbuj wszystkie kombinacje - tak to zresztą zostało rozgryzione ;). Jak działa głośność i wybór źródła to co najmniej 3 kable masz podłączone poprawnie, może któryś z pozostałych nie łączy?

Edytowane 3 Października 2016 przez zajchow

[farmcio06081994]

i jak kolego działa Ci wszystko bo nie wiem czy robić takową operacie xD

[marek789]

Działa mi wszystko tzn pilot, wyświetlacz i radio z AUX, ale miałem problem z temperaturą ponieważ pokazywał mi zaniżoną.

http://megane.com.pl/page/hosting-zdjec/zdjecie.html?z=hosting_zdjec_1483038540__15785063_1218885178220146_1010176633_o.jpg

Więc na chwilę obecną mam tą opcję od wyświetlacza odłączoną aby nie drażniło oka :P Jak przyjdą chęci i ładna pogoda to spróbuje się za to wziąć B)

[farmcio06081994]

podpinam się pod temat nie działa mi pilot wszystko dobrze podpięte według schematu wyżej, elektronik też nic nie poradził, temperatury brak....

prawdopodobnie będę wracał do starego radia bo jeżeli nikt nie umie pomóc no to na co będę liczył

Regulamin pkt. 5.7 Ludzie :!:

Czytajcie przed wysłaniem to co palce "nastukały" na klawiszach :!:

Poprawcie, wstawcie odpowiednie znaki przestankowe. Zacznijcie nowe zdanie wielką literą :!:

Nikt was nie goni :!: Nie ogłaszaliśmy konkursu wklepywania literek na czas :!: ;)

Trochę szacunku dla czytających. -Prezes

Edytowane 9 Kwietnia 2017 przez Prezes

[karllo]

Poszukaj kogoś kto ma podobnie wyposażoną Megankę i zgadaj się z nim na sprawdzenie twoich podzespołów u niego lub jego części u ciebie, może któraś z części składowych jest uszkodzona, jak nie to nadal kabelki.

[farmcio06081994]

Szukam kogoś takiego....

[droopy]

Temperatura może nie działa bo widzę, że schemat jest nieco inny niż wtyczka, której zdjęcie dodał Kolega marek789. W drodze do mnie jest właśnie radio i wyświetlacz, bo szykuję się do tej samej operacji i mam wątpliwości, gdyż u mnie wtyczka przy wyświetlaczu (ta czarna po wyjęciu z większej czerwonej) wygląda jak u Kolegi. Według schematu który znalazłem +czujnika temperatury jest na 4 pinie, nie na 1 jak w schemacie z pierwszych postów. Do tego nie ma tej zmostkowanej masy. Jest masa tylko na 5 pinie, 2 pinie nie ma, jak w schemacie. Może ten mostek trzeba dorobić i zrobić 2 masy do wtyczki dla wyświetlacza AFFA2?

Marek879 poradziłeś sobie z tą temperaturą? Możesz w ogóle podesłać zdjęcie podłączenia kabelków do wtyczki już po modyfikacji?



Dodano: 09 maj 2017 - 12:39

Przeanalizowałem schematy wtyczki w AFFA2++ u mnie oraz AFFA2, który to wyświetlacz już dostałem, i różnice są znaczne. Kompletnie nie zgadza się, teoretycznie, podłączenie pilota ze schematem pokazany na początku tego tematu. Na obu wtyczkach w innym miejscu mam także sygnał czujnika temperatury i na obu nie ma dodatkowej masy dla niego, która na schemacie powyżej jest zmostkowana. Podłączenie reszty, razem z żółtą wtyczką, zgadza się. Przygotowałem własny schemat, niedługo będę zabierał się za przeróbkę to dam znać jak poszło. W aucie mam teraz AFFA2++ z 2004 roku, a dostałem AFFA2 z 2005 roku, jeszcze z pomarańczowym podświetleniem, bo na taki polowałem. Do niego sprzedawca podesłał mi wtyczkę i tam podłączone kabelki również nie zgadzały się ze schematem z początku tematu ;) ale zgadzały się ze schematem z działu download.

[farmcio06081994]

Hmmm kolego nie pamiętam dokładnie jak to tam jest, ja to analizowałem 2tygodnie. Doszedłem do wniosku że ten schemat jest skopany bo tak jak mówiłeś o tej masie brak mostka, pilot zdalnego sterowania radiem niby jest a, impulsator nie działa prawidłowo. Myślę że jest jakaś minimalna różnica między nimi która doprowadza do tego że coś jest nie tak. Temperatura według schematu powinna być na 1 i 2 panie w wtyczce p1(czerwona32piny). U mnie zaczynało się od 4. Wywnioskowałem że teoeratura jest podpięta gdzies indziej i jest to pozycja jeśli mnie pamięć nie myli 4. Jeżeli nie przutukujesz masy to nie będzie działać taki urok termistora;-). Zastanawiałem się też że gdyby użyć mostka masy na pozycji 23 i 17 p2(czarna wtyczka 32p) to może wskazania były by poprawne. To jest tylko moje gdybanie. Z pilotem to jest inna bajka, wszyscy piszą że może zostać a, wcale tak nie jest. Mój pilot nie działał z upade list tak jak powinien, czyli dobrze. Niestety ja porzuciłem mój plan na wizualizacji pomysłu, poddałem sie.



Zbyt dużo niewiadomych, a na końcu awaria sprzętu. Chętnie podzielę się informacjami i doświadczeniem aby w końcu to dokończyć. Może w końcu się nam uda

[droopy]

a na końcu awaria sprzętu

Co masz na myśli, co się stało?

[farmcio06081994]

Hmmm lutownica odmówiła posłuszeństwa oraz wypaliło kondensator na pcb od wyświetlacza, spalony bezpiecznik 20A od radia. Wszystko przez to że przewody od masy i os odcięcia układu 12v się stykłt przy manewrowaniu. Hmmm ale niestety niegroźne usterka. Niby mam 2gi w domu wyświetlacz ale zrezygnowałem z braku schematu sterowania pilotem.

Edytowane 11 Maja 2017 przez farmcio06081994

[droopy]

OK, myślałem że nieprawidłowe podłączenie pinów skończyło się jakąś niemiłą niespodzianką. I tak planowałem robić modyfikację na odpiętym akumulatorze, właśnie na wypadek przypadkowego zwarcia pinów :)

[farmcio06081994]

Yhm daj znać jak ogarniesz pilota

[droopy]

Spoko, jutro albo w sobotę chcę się tym zajmować, nareszcie robi się ciepło więc może coś z tego będzie :)



Dodano: 12 maj 2017 - 17:09

Udało się prawidłowo połączyć radio z pilotem i wyświetlaczem. Wszystkie przyciski pilota działają prawidłowo :) Wychodzi na to, że jednak schemat z początku wątku jest błędny pod kątem podpięcia pilota. Zrobiłem własny schemat według rozpiski pinów z serwisówki dla wyświetlaczy AFFA2++ i AFFA2. Również podłączenie temperatury jest inne.

Skoro pilot działa to uważam, że również i temperatura powinna działać. Niestety okazało się, że źle spojrzałem wcześniej(była paskudna pogoda i na szybko patrzyłem) i w drzwiach pasażera nie mam pociągniętych przewodów od czujnika temperatury...będę musiał ciągnąć z UCH czego dzisiaj mi się nie chce już po prostu robić. Kupiłem też czujnik i myślałem, że wszystko razem zrobię, ale trudno. Kwestia temperatury zewnętrznej nie jest więc potwierdzona. Jakby komuś się chciało sprawdzić to niech napisze czy temperatura działa prawidłowo według mojego schematu.

W aucie miałem wyświetlacz AFFA2++ z 2004 roku, w którym podłączenie pinów wyglądało identycznie jak ze zdjęć, które wcześniej zamieścił Kolega @marek789, czyli trochę inaczej niż w schemacie na początku wątku. Modyfikacja zrobiona na wyświetlaczu AFFA2 z 2005 roku, jeszcze tego z pomarańczowym podświetleniem. Nie wiem czy na tym z białym podświetleniem jest to samo.

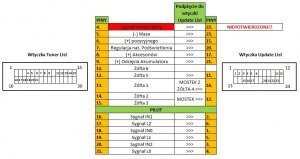

Schemat(podłączenie termometru już potwierdzone, prawidłowe):



Jedyne mostki jakie robiłem to na żółtej wtyczce przy radiu. Nie miałem mostka na masie i nie zrobiłem mostka na wtyczce do AFFA2, bo w schematach z serwisówki nie ma czegoś takiego.

Edytowane 16 Maja 2017 przez droopy
