Megane III phII Wzbudzenie wzmacniacza radiem R-LINK

[kamixae]

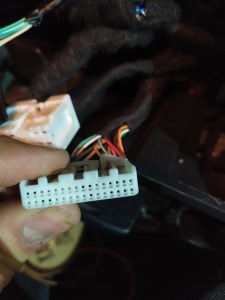

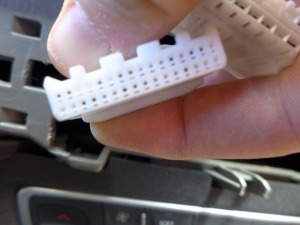

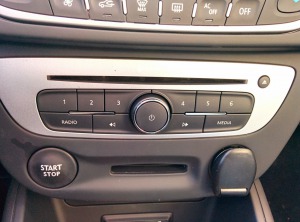

Witam, próbuje znaleźć odpowiednie zasilenie 12+ do wzbudzenia wzmacniaczy w Megane 3 phII z systemem R-LINK , lecz bez skutecznie. Jedynie co znalazłem multimetrem to 12V stałe i to jest zasilenie radia wiec odpada bo jest przez cały czas. Posiadam wtyczkę od radia 32 pinową oraz 12 pin. Jednie na pinie 15 jest napięcie po załączeniu karty, lecz nie całe 12V - 11,43V, nie jestem pewny czy to na pewno to a nie chce zrobić zwarcia, lepiej się upewnić. Na pozostałych pinach nic. Czytałem na forum schematy podobnych wtyczek(prawdopodobnie to TOMTOM LIVE w phII) ale rozkład kabli i pinów sie nie zgadza. Moje radio to R-LINK jak na zdjęciu. Ktoś coś wie ?

Edytowane 14 Marca 2020 przez kamixae

[aniewa]

Powinien być pin numer 5, w opisie jest napisane: STEROWANIE WZBUDZANIEM ZEWNĘTRZNEGO WZMACNIACZA

[kamixae]

Pin nr 5 jest pusty.. , jedynie to pin 15 ma zasilanie 11,40V w tej kostce

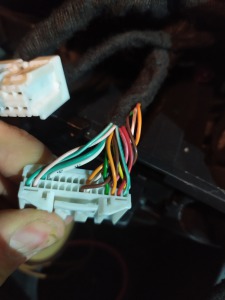

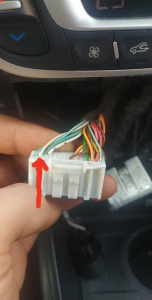

Ok mam, jest to pin 15 jak na zdjęciu. Różowy kabelek . Do wzbudzenia wzmacniacza w systemie navi RLINK

[aniewa]

To co pokazałeś to jest zdaje się pin 2 i jest to sygnał aktywacji multimediów. Według schematu do sterowania zewnętrznym wzmacniaczem wykorzystywany jest pin 5.

Może nie miałeś na myśli wzbudzenia dodatkowego wzmacniacza w systemie R-link który występuje w wersji bose.

[cinas]

Przewód łososiowy , aktywacja multimediów , można wykorzystać
