Megane IV phI Kody błędów proszę o pomoc

[luxor1289]

W dniu 22.03.2022 o 11:50, aniewa napisał:

Na rysynku oznaczony numerem 1057 i dalej schemat.

1057 - według opisu to czujnik położenia sprzęgła

1217 - sterownik hamulca ręcznego automatycznego





Hej,

posiadasz może schemat dla czujnika z manualnym ręcznym ? Powyższy jest dla czujnika z elektrycznym ręcznym i jest tam więcej pinów i inaczej ułożone niż w przypadku gdy ręcznym jest manualny - są różne pompki sprzęgła w zależności od typu hamulca. Jak jest elektryczny ręczny to pinów jest 8 a jak jest manualny to pinów jest 5 tylko szukam które piny gdzie idą gdy jest manualny ręczny.

Zakładałem teraz pompkę sprzęgła w Megane IV i musiałem założyć pompkę od elektrycznego ręcznego w aucie co ma manualny ręczny ponieważ te pompki do manuala są na chwilę obecną nigdzie niedostępne nawet używki. Ogólnie wszystko działa mechanicznie oprócz tego że nie wykrywa wciśnięcia sprzęgła i muszę dość który pin jest za to odpowiedzialny i przełożyć w samej wtyczce.

[aniewa]

Nie znalazłem takiego schematu ale przy ręcznym mechanicznym czujnik położenia sprzęgła do czego jest potrzebny?

[luxor1289]

Do odpalania i ruszania bez gazu. W sensie teraz jak podlaczylem kostke i nie wykrywa wcisnietego sprzegla to zeby odpalic auto jest komunikat aby wcisnac hamulec a druga sprawa to jak masz auto odpalone na jalowym i wrzucisz bieg to odrazu podbija sobie obroty na 1000. A prawidlowo to powinien sobie podbic obroty tylko jak puszczasz sprzeglo ale nie dodasz gazu. Poza tym jezdzi normalnie.

@aniewa możesz podać co oznacza MBJ ze schematu ?

W pompce od manualnego ręcznego nie ma pinów 1,2 i 3 które idą do sterownika hamulca ręcznego natomiast w pompce od elektrycznego ręcznego nie ma tylko pinu 7 który prowadzi do MBJ.



REGULAMIN Forum się kłania pkt 5.6  - Prezes

[aniewa]

MBJ to masa zaznaczona na poniższym rysunku. Niestety nie mam schematów na których byłby inny czujnik położenia sprzęgła.

[luxor1289]

Ok, dzięki za jakiekolwiek info. Oznacza to, że w pompce od elektr. ręcznego nie ma pinu z masą. Może wówczas masa jest brana z modułu elektrycznego ręcznego jednym z pinów 1,2 lub 3. Będę kombinował dalej.

A byłbyś jeszcze w stanie wrzucić schemat od 1217 - sterownik hamulca ręcznego automatycznego ?

Edytowane 28 Kwietnia 2022 przez luxor1289

[aniewa]

Mam taki schemat:

247 - licznik

260 - bezpieczniki kabiny

756 - sterownik airbag

1057 - czujnik położenia sprzęgła

1892-3 - silniczki hamulca

1217 - ECU hamulca elektrycznego

2519 - przełącznik hamulca el i regulatora/ogranicznika prędkości

R - kostki, M - masy.

FREIN_DE_PARKING_ASSISTE_.pdf







[luxor1289]

W związku z tym, że pompka sprzęgła do auta z manualnym ręcznym jest nadal niedostępna w ASO oraz w Renault we Francji pokażę Wam jak sobie poradzić z problemem i złożyć samemu szczelną pompkę.

Kupujemy pompkę od Megane IV z elektrycznym ręcznym (nowe dostępne bez problemu) i demontujemy z auta własną pompkę.

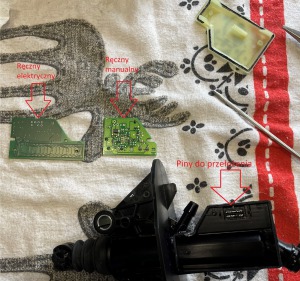

Ogólnie różnica jest w czujniku (płytka elektroniczna zatopiona w obudowie pompki oraz piny wychodzące do wtyczki) oraz w końcówce tłoczka z magnesem.

Czyli musimy przełożyć płytkę elektryczną z pinami oraz końcówkę tłoczka do nowej pompki.

Aby przełożyć płytkę z pinami trzeba wyłamać jasną osłonę za którą jest płytka, ponieważ jest zgrzana z obudową. Duże szczypce żabki mocne szarpnięcie i gotowe.

Przekładamy piny aby były w identycznym rozstawieniu jak w starej pompce po czym przekładamy płytkę i sklejamy pokrywkę na klej bądź dobrą masę uszczelniającą aby wszystko było szczelne i nie dostała się wilgoć - swoją kleiłem na reinzosil.

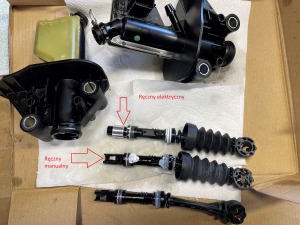

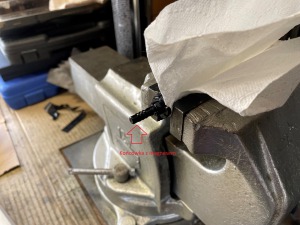

Następnie demontujemy metalową spinkę pod gumową osłoną tłoczka i wyciągamy cały tłoczek. Teraz trzeba wycisnąć końcówkę z magnesem. Ja to wsadziłem w imadło z wyczuciem a pozostałą część tłoczka łapiemy ręką i trzeba mocno szarpnąć. Z drugą pompką robimy identycznie i następnie wciskamy starą końcówkę w tłoczek od nowej pompki - będzie bardzo ciasno wchodzić.

Na koniec montujemy tłoczek, spinkę zabezpieczającą i gotowe pompka zrobiona. Montujemy w aucie i odpowietrzamy.

W ten sposób mamy nową pompkę ze starym czujnikiem do manualnego ręcznego.

Ja przed przekładką kupiłem sobie jeszcze najtańszą używkę za 30 zł na allegro aby poćwiczyć wszystko.





Edytowane 13 Maja 2022 przez luxor1289
