Megane III phII Co to za scalak w mikrofonie Meg 3

[figurel]

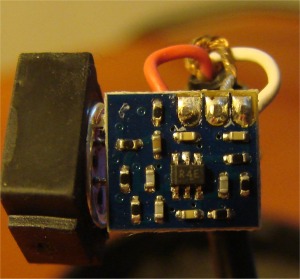

To fotka płytki w oryginalnym mikrofonie Megane 3. Czy jest ktoś w stanie podać co to za układ scalony? Czy mikrofon wzmacnia sygnały? Czy to mikrofon pasywny? Chcę do Radia Android podłączyć oryginalny mikrofon ale informacji brak.

[jabrze]

Można się tylko domyślać. Jest to wzmacniacz operacyjny z funkcją dopasowania impedancji oczywiście aktywny. Pozostaje pomierzyć jakim napięciem jest zasilany.

[figurel]

7 godzin temu, jabrze napisał(a):

 Pozostaje pomierzyć jakim napięciem jest zasilany.

Zatem, jak rozumiem, muszę podłączyć z powrotem oryginalne radio i dopiero wtedy napięcia na kostce w podsufitce pomierzyć. Bo zasilany jest mikrofon przecież z radia; gdy mam podłączonego Androida nic tam nie może się pokazać. W grę wchodzi chyba jedynie 12 lub 5 V. Pomierzę.

[jabrze]

Przypuszczam, że jest to 12V.

[figurel]

20 godzin temu, jabrze napisał(a):

REGULAMIN Forum się kłania pkt 5.9  - Prezes

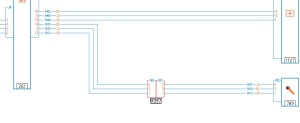

Pomierzyłem, podłączyłem na chwilę stare radio i miedzy oplotem czyli masą zapewne a czerwonym jest 5,4V. Żadnego innego napięcia nie ma w innych kombinacjach. Znakiem tego po drodze w radiu jest przetwornica.

Gdybym chciał wykorzystać ten mikrofon do radia z Androidem to widzę to tak:

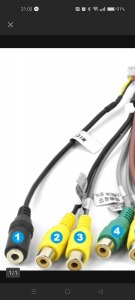

- masa i biały do wtyku radia Android. Gniazdo na mikrofon jest typu Jack i sądzę, że są tam tylko dwa przewody (foto)

- musiałbym z niewielkiej przetwornicy stworzyć 5V. A jak podłączyć ją do mikrofonu? To chyba nie takie proste. Oryginalny mikrofon dostaje masę czyli minus z radia. I czy tę samą masę wraz z białym przewodem wykorzystuje do wysyłania sygnałów z mikrofonu do radia?

Nie wiem czy jasno się wyrażam. Mam wątpliwości. W oryginalnej instalacji minus jest z radia, tutaj natomiast byłyby dwa minusy? Jeden z przetwornicy, drugi z radia Android. Nie pogryzłyby się?



[jabrze]

Biały to pewnie przewód sygnałowy. Akurat dobrze się składa, bo czerwony możesz podpiąć do usb ( gniazda zasilania w radiu; masy połączone. Trzeba trochę poeksperymentować. Oczywiście nic nie przeszkadza podpiąć dodatkową przetwornicę, której minus łączysz z masą radia.

[figurel]

Że też nie wpadłem na to😄 A mam przecież dwa wyjścia USB w radiu Android. To fajne rozwiązanie, bo złącza mikrofonu i USB są obok siebie.

Poeksperymentuję.

Dziękuję

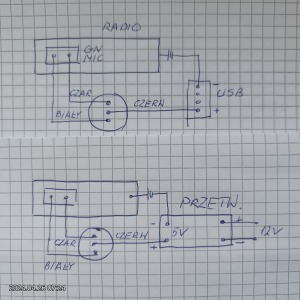

Mógłbym jeszcze prosić o ocenę prawidłowości tych dwóch schematów?

O ile dobrze rozumiem, to przy zasilaniu z USB mogę minus z USB połączyć z masą/oplotem mikrofonu. To by znakomicie ułatwiło prowadzenie kabelków, lutowanie.

Edytowane 26 Kwietnia przez figurel

[jabrze]

Tak - wszystko prawidłowo połączone.

[figurel]

W dniu 26.04.2024 o 09:29, jabrze napisał(a):

Tak - wszystko prawidłowo połączone.

Podłączyłem i mikrofon działa. Ale daremnie się trudziłem :), choć wiedzy zdobytej nikt mi nie odbierze. Dlaczego daremnie? Po połączeniu wszystkiego zaświtała mi myśl, że może spróbować mikrofonu w ekranie. Czemu nie wcześniej? Zasugerowały mnie opinie w sieci, że mikrofon w Androidzie kiepsko zbiera, na wyposażeniu był dodatkowy mikrofon, więc nawet o zamontowanym w radiu nie pomyślałem a okazuje się, że dużo lepiej, czyściej mnie słychać niż z oryginału. Mam zatem trzy mikrofony; w ekranie, oryginał w podsufitce i dodatkowy dostarczony z radiem  Oczywiście dwa ostatnie odłączone.

Dziękuję za pomoc kol. jabrze

[jabrze]

Zazwyczaj zamontowane w radiu są mało czułe. Dobrze, że w zestawie był dodatkowy i to zapewne z filtrem.
