Megane II phI Schemat podłączenia presostatu - help :(

[grissley]

Wymyśliłem sobie, że założę do samochodu klimę.

Oprócz wszystkich części, potrzebuję schematów, jak popodłączać elektronikę. Takie schematy znalazłem na ftp Pikura - nawet dla climatronika, wszystko elegancko jest rozrysowane, włącznie z kolorami kabli, kostek, opisami itd.

Mam tylko mały problem. Tak naprawdę, na moich schematach rozpisane jest "prawie" wszystko - brakuje presostatu.

Czy ktoś ma może (albo wie, gdzie mogę znaleźć - albo może potraficie opisać słowami), gdzie znajdę schemat podłączenia presostatu do instalacji?

Presostat to ten czujnik na przewodzie klimy, który sprawdza, czy w instalacji jest odpowiednie ciśnienie. Idzie do niego 3-pinowa kostka.



[ Dodano: 2007-06-27, 22:51 ]

Pomóżcie...

Nigdzie nie mogę znaleźć tego schematu, a bez niego nie wiem, gdzie i jak presostat podłączyć... Może na jakichś zagranicznych stronach?

[DrNO]

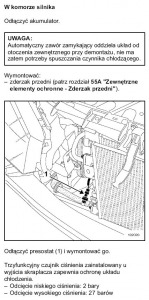

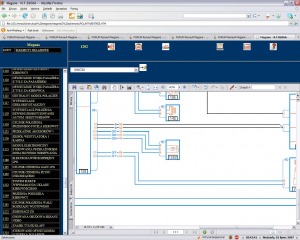

sprawdz w schematach elektrycznych element 1202, ponizej masz rysunek z MR'a (sprawdz w dokumencie 364-6 - "klimatyzacja budowa" strona 117 i 124, odpowiednio 62A-57 i 62A-64)
