Megane II phI Jaśniejsze oświetlenie wnętrza

[PiterZgora]

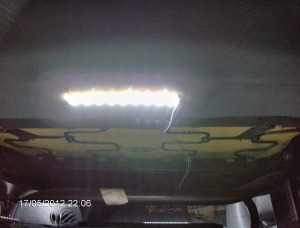

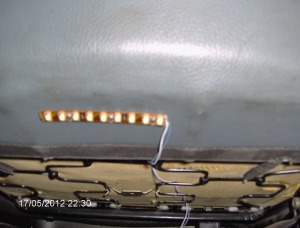

Ja zmieniłem oświetlenie zgodnie z instrukcją typical i muszę przyznać, że jest naprawdę bardzo jasno w samochodzie. Dodatkowo pod nogami kierowcy oraz pasażera dodałem listwy LED do których zasilanie wziąłem z lampki w podsufitce i autko wygląda dużo lepiej.

[Kambol]

Mam prośbę - ponieważ linki do LEDów na allegro zamieszczone w tym temacie już są nieaktywne, czy mógłbyś napisać jakie brałeś (najlepiej też od jakiego użytkownika jeśli z Allegro, bo to się nie dezaktualizuje). Aktualnie wszystkie super flux 4-chips na Allegro są po 1,7 zł - spadły ceny, czy trzeba czekać na te po 3zł?

Mógłbyś (moglibyście) opisać jakich oporników należy używać do LEDów w samochodzie, jakie wartości oporników należy stosować dla 4, 6 i 8 użytych diod? Może jakiś schemat jak to łączyć...

Chciałbym sam przerobić lampki, ale mam wątpliwości jak to elektrycznie poprawnie zrobić.



Kolego PiterZgora - jakie listwy LED montowałeś na podświetlenie nóg?

Edytowane 23 Maja 2012 przez Kambol

[T.Boy]

Pewnie dał takie

[PiterZgora]

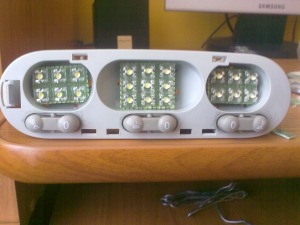

Diody kupiłem u nas w sklepie elektronicznym (poniżej linki). Do 6 diód zastosowałem rezystor 75 omów, a do 9 - 36 omów. Listwa z diodami to mniej więcej taka jak napisał T.Boy, tylko troche dłuższa po całej długości schowka.

Diody

Taśma

Płytka

[Kambol]

Oporniki łączymy w szereg (tu trzeba sobie opracować system cięć druku, by dobrze to wszystko połączyć). Jak łączę 4 led - zabezpieczam to rezystorem 30 hm. Choć z wyliczeń niby to jest zbędne, ale ja wolę dać rezystor. Trójki zabezpieczam rezystorkiem 130 ohm.

Oporniki w szereg, ale diody równolegle tak? Pytam, bo zrobiłem sobie lampkę z 4 diodami, połączonymi równolegle do tego tak jak pisał typical rezystor 33 Ohm (2W) i świeci, ale bardzo jasno i w parę sekund rezystor się rozgrzewa tak, że zaczyna parzyć. Sprawdziłem, że cała lampka pobiera 0,3A, to chyba dużo...

Diody to super flux 4-chips, 3,2V i niby 80mA, ale sprzedawca załączył informację "zalecane max 60mA". Nie wiem czy zrobiłem gdzieś błąd w połączeniach, czy po prostu rezystor 33 Ohm/2W jest za słaby, bo kalkulatory on-line sugerują rezystor 56 Ohm. A może uszkodzona dioda może powodować taki pobór prądu? Nie znam się aż tak na elektronice...

Macie jakiś pomysł co może być przyczyną?

Drugą lampkę zrobiłem z 3 LED z rezystorem 130 Ohm/2W i wszystko jest ok - ładnie świeci i się nie grzeje (tu z kolei pobór prądu tylko ok 60-70 mA). Blaszki pozyskałem ze starych żarówek.





Edytowane 4 Lipca 2012 przez Kambol

[fred]

Oporniki w szereg, ale diody równolegle tak?

Nie, musisz dać wszystko w szereg.

[Kambol]

Hm łącząc równolegle sugerowałem się pewnym opracowaniem, gdzie zalecano właśnie równoległe:

Dlaczego nie zaleca się podłączania diod szeregowo wraz z rezystorem?
W tym wypadku również prawo Ohma służy pomocą. Korzystając z tego samego wzoru wynika, że 3 diody o spadku 3.5V będą potrzebowały rezystora 75R, bo 75=1.5/0.020 (R=V/A).
Jednak, gdy zwiększymy napięcie do 14V (tak jak to bywa w samochodach), to okaże się, że potrzebny jest rezystor 175R czyli o ponad dwukrotnie większym oporze.
Przy wzroście zaledwie z 12 do 14V dioda otrzyma prąd aż dwukrotnie przekraczający jej maksymalne możliwości i się po prostu spali. www.tlc80.com/wszystko-o-diodach-led/

ale ok, przerobię na szeregowe.

Dzięki.

[fred]

Dobra zaprzęgłem komputer do obliczeń i jednak jest to połączenie równoległe ale wg. obliczeń rezystor powinien mieć ~4W (pomerdało mi się trochę).

Przy szeregowym rezystor powinien mieć ~9-10 Ohm.

I wszystko by się zgadzało bo 0,3A poboru było dobre (4 diody po 80mA = ~0,3A), tylko opornik był za słaby i zamienił się w grzałkę.



Drugą lampkę zrobiłem z 3 LED z rezystorem 130 Ohm/2W i wszystko jest ok - ładnie świeci i się nie grzeje (tu z kolei pobór prądu tylko ok 60-70 mA)

I jest ok, bo dając taki rezystor ograniczyłeś pobór do tych 60-70mA. Wg. kalkulatora dla poboru 60mA na diodę wychodzi opornik 33 Ohm 1W.

Ten opornik 130 Ohm powinien być ok przy 2 diodach (wg. wyliczeń :)).



Aha napięcie zasilania przyjmujemy 15V, dla bezpieczeństwa diodek.

Edytowane 4 Lipca 2012 przez fred

[markkato]

Fred: Rezystor 4W? Będzie się grzał jak piekarnik.

[Prezes]

markkato: a 0,25 czy 0,5 W się zjara :D W elektronice od zawsze problemem jest i będzie odprowadzenie ciepła :D

[fred]

Będzie się grzał jak piekarnik.

Nie będzie, bo moc tracona będzie jeszcze w zakresie jego "działania".

Obecny dlatego się tak grzeje, bo przekroczone zostały parametry jego pracy (ma moc 2W, a tracone na nim jest ~4W).

[typical]

Ledy w szereg, dla 3 rezystor 130 ohm 2W, dla czterech 27 ohm - 2W. Nic a nic się nie grzeje wtedy.

http://allegro.pl/listing/user.php?us_id=9850423 ledy biorę stąd 4 chipowe za 3 zł sztuka - 4500K - biała słoneczna. Nikt nie narzekał na nie. Te tańsze - cóż nie pracowały zbyt długo.

[fred]

Nie chciało się liczyć na kartce to skorzystałem z jakiegoś kalkulatora znalezionego przez google.

Liczył dobrze... ale wzory miał coś źle podane i podawał kosmiczne wartości

Edytowane 13 Lipca 2012 przez fred

[Kambol]

Te dwa kalkulatory zdaje się liczą poprawnie: http://www.quickar.com/bestledcalc.php / http://www.hebeiltd.com.cn/?p=zz.led.resistor.calculator

Dzięki za podpowiedzi, co prawda w prototypowych lampkach pozostałem przy połączeniu równoległym, godząc się na umiarkowanie gorące rezystory (noty techniczne z których wynika, że mogą osiągać nawet 150 stopni C mnie uspokoiły, bo moje mają może z 60-70 stopni), w kolejnych będę już pewnie robił szeregowo. Na sprzedającego PH_Amber szczęśliwie natrafiłem i od niego kupowałem LEDy. Brałem białe ciepłe 3000K, co ciekawe zamówiłem za pierwszym razem kilka LED na próbę, potem kolejny raz i te z drugiej przesyłki świecą znacznie cieplej niż te z pierwszej (wszystkie to 3000K). Pewnie rożne partie się trafiły...

[GuzioR_]

Koledzy mam pytanie. Zakupiłem diody super flux 4 chips 80mA 3,2V napięcie pracy i wyliczyłem z pomocą kalkulatora (a nawet dwóch), że przy połączeniu rezystora w szereg wraz z 3ma diodami powinienem zastosować rezystor 56 ohm 0,5W i zastanawiam się czy te kalkulatory dobrze liczą.. Prezes napisał, że taki rezystor się zjara, a diody w sumie tanie nie są (jak się kupi w większej ilości i mają się spalić to ja dziękuję za taki interes).

Napięcie jakie brałem to 14V, diodę 3,2V 80mA.

Przy wymienionym wyżej rezystorze wyskoczyło info, iż każda dioda dostanie 78mA, więc nawet mniej niż może max. dostać.

Kto tu ściemnia? Kalkulatory czy użytkownicy forum? :lol:
