Megane II phII Megane 2 sterowanie radiem z Clio IV

[borasmax]

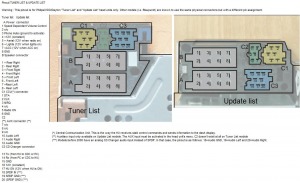

witam serdecznie do mojej Megane podłączyłem radio z Clio IV LAN5210WR1 moje pytanie jak podlaczyć sterowanie z kierownicy mam schematy ale nie umiem rozgryźć schematu z Clio

[inandout66]

Może odpowiedź nie na temat, ale możesz wysłać zdjęcie jak to radio wygląda założone w Megane II? Trzeba było dużo przerabiać w kokpicie i elektronice? Jest to bardzo ciekawe rozwiązanie, stąd moje pytanie :D

[zajchow]

Też nad czymś takim myślę, ale z tego co widziałem radio musiało by być zamontowane w zatokę zmieniarki, jak to wygląda, wrzuć jakieś zdjęcia.



podłączenie:

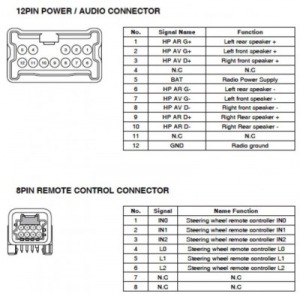

od strony szarej wtyczki radia medianav wygląda to jak na zdjęciu czyli prawy górny róg to pin 1

W PH1 wygląda to tak, że podłączasz kable pilota które idą do zegarka w daszku (z czerwonej kostki) według kolorów kabli



czerwona kostka - Medianav

szary - pin 1 (IN0)

biały - pin 2 (IN1)

beżowy - pin 3 (IN2)

brązowy - pin 4 (L0)

pomarańczowy - pin 5 (L1)

fioletowy - pin 6 (L2)



Ty masz PH2 więc masz złącze czarne 26 pin, będzie to pierwszych sześć pinów od lewej w dolnym rzędzie

Edytowane 27 Czerwca 2016 przez zajchow

[borasmax]

Tak to mniej więcej wygląda będzie jeszcze ładnie oklejone
