Scenic III phII klapa bagażnika

[bigtomi]

OK jak zrobię klapę to napiszę



Dodano: 01 lut 2017 - 16:10

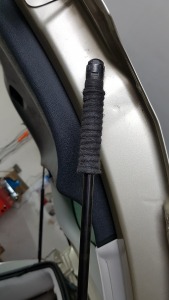

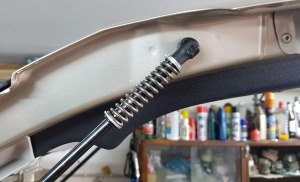

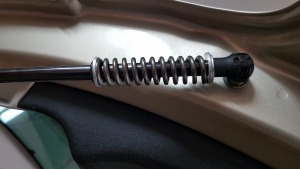

Witam kolegów a więc klapa zrobiona i działa super reszta w waszych rękach jak zrobić otwieranie klapy.Sprężyny mają długość 740mm, taką długość dopasowałem. Kupione u mnie w sklepie na miejscu sztuka 9zł długość 15cm,trzeba obciąć.Nie wiem jak wrzucić plik z nagraniem jedynie na maile mogę wysłać jak to działa.Pozdrawiam i czekam na propozycje otwierania.

[sotis]

Wygląda bardzo profesjonalnie. Z biegiem czasu na sprężyny jakieś osłony i będzie jak z fabryki. Jeżeli mogę prosić o ten film to wysłałem Ci na priva maila. Z góry dzięki.

[lufa]

Wrzuć filmiki na youtube. Jak klapa domyka się, jakie siłowniki?

[bigtomi]

Nadal czekam cinas,lufa na wasze propozycje jak zrobić otwieranie ja swoje zrobiłem teleskopy są oryginalne takie jakie były.



Edytowane 3 Lutego 2017 przez Prezes

[meganecoupe02]

Pomysł jest ciekawy i sam bym go wprowadził w życie w swoim espace, ale jest jeden duży minus. Zarówno w przypadku sceniców i espaców klapa podczas otwierania potrzebuje sporo miejsca za autem. W tym rozwiązaniu przypadkowe otwieranie klapy może spowodować uderzenie w przeszkodę za autem.

[bigtomi]

Nie znam przypadku aby się komuś klapa otworzyła.Ale to twoje zdanie mi się to podoba i teraz muszę zrobić otwieranie albo pilotem albo nogą pod zderzak.



Dodano: 02 lut 2017 - 20:14

cinas,lufa a może coś takiego się nadaje.

Mój odnośnik

Mój odnośnik

Nie wiem może pojemnościowy bo te u góry to metal trzeba zbliżyć

Mój odnośnik

Mój odnośnik

Edytowane 3 Lutego 2017 przez Prezes

[meganecoupe02]

Tak jak napisałem wyżej - ten pomysł też mi się podoba, ale w swoim aucie go nie zrobię z powodu, o którym wspomniałem. Siostra ma takie otwieranie w nissanie quest, ale tam klapę otwiera elektryczny siłownik i jak wyczuje opór to się zatrzymuje. Klapa tam startuje powoli i tak samo się zamyka, działanie jest sygnalizowanie sygnałem dźwiękowym.

Bigtomi, widziałeś temat na forum laguny? Tam jest to już rozwiązane.

[lufa]

czujniki indukcyjne na buta nie działają. pojemnościowy owszem, ale mała strefa działania do 30 mm też je wykluczy. Jak zdobędę ten moduł od vaga to coś konkretnego zaproponuję. Zrób tak jak pisałem na tych przełącznikach na razie. Przymocuj pod tymi lampami nie niszcząc zderzaka. Dobierz się do oryginalnego przycisku klapy, sprawdź czy przypadkiem nie steruje przez podanie masy. sprawdzisz przy tym kolor przewodu do podłączenia przycisków. W tym przypadku nie robiłbym tej blokady o której pisałem (dla włączonego zapłonu) bo to przełączniki mechaniczne i trudno o przypadkowe włączenie.

[cinas]

Układ powinien być z dwoma czujnikami aby wykluczyć przypadkowe włączenie , przecinamy dwie wiązki wtedy otwarcie

[bigtomi]

Cinas jakie czujniki potrzebne no i co gdzie podłączyć, może jakiś schemat albo kupię czujniki,tylko jakie i gdzie. To wtedy mogę podjadę do ciebie i podłączamy, a przy okazji jak byś chciał to mogę zabrać dwie sprężyn do twojego Scenica.

[cinas]

W przyszłym tygodniu coś pomyślę co i jak zrobić

[bigtomi]

ok poczekam



Dodano: 04 lut 2017 - 17:21

cinas,lufa na forum laguny http://renaultlaguna.pl/forum/topic/132088-automatyczne-otwieranie-klapy-baga%C5%BCnika-hatchback/page-5 kolega Basteq podaje jaki czujnik i jak to zrobił tylko że to Laguna a nie Scenic nawet jakieś schemat podaje, ja znalazłem jeszcze taki czujnik,może coś wymyślimy razem.

https://pl.aliexpress.com/item/DC-6-to-36V-DC-Light-IR-Optoelectronic-Sensor-Photoswitch-w-Cable/32547055827.html?spm=2114.010208.3.122.cBhslE&ws_ab_test=searchweb0_0,searchweb201602_2_10065_10068_10000032_119_10000025_10000029_430_10000028_10060_10062_10056_10055_10000062_10054_301_10059_10099_10000022_10000012_10103_10102_10000015_10096_10000018_10000019_10000056_10000059_10052_10053_10107_10050_10106_10051_10000053_10000007_10000050_10084_10083_10000047_10080_10082_10081_10110_10111_10112_10113_10114_10115_10000041_10000044_10078_10079_10000038_429_10073_10000035_10121-10050,searchweb201603_2,afswitch_2,single_sort_2_default&btsid=bcd8e53d-3007-426f-952b-10ec81cd3c82



Dodano: 06 lut 2017 - 14:53

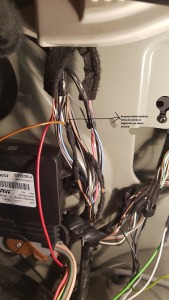

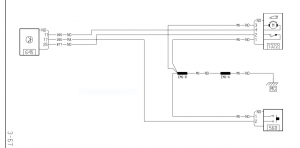

Cinas powiedz czy dobrze myślę że plus po wykryci karty HF to jest, B (złącze 40-ścieżkowe) SZARE w załączniku, E (40-ścieżkowe złącze) Sterowanie otwieraniem silnika tylnej klapy zaznaczyłem na czerwono.



Dodano: 06 lut 2017 - 18:03

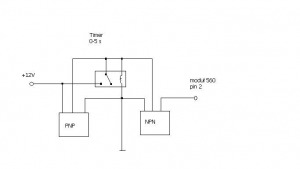

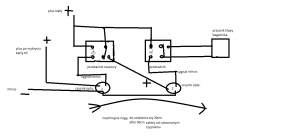

Cinas, lufa co wy na to wymyśliłem z dwoma czujnikami aby uniknąć przypadkowego otwarcia klapy,nawet przechodzący kot czy pies nie otworzy klapy coś takiego, przepraszam za schemat ale zerknij czy coś takiego by się nadawało no i koszty nie duże.



dwa czujnik optyczne

http://allegro.pl/czujnik-optyczny-g18-3a10pc-m18-10cm-pnp-no-nc-i6611318251.html?snapshot=MjAxNy0wMi0wNlQxNToyOTowMlo7YnV5ZXI7M2ZiOWJlMjc5NjE5NTZhNjcwZjc1ODUzZjMwN2M1MzEyYTMwOTNkYmZjMjc1MTM2NWY2ZDYxNTJkYTVmYzQwYQ==



jeden przekaźnik czasowy do wyboru no i jeden zwykły samochodowy

http://allegro.pl/modul-czasowy-timer-opozniacz-ne555-przekaznik-fv-i6560869374.html?snapshot=MjAxNy0wMi0wNlQxMzoyNToyOFo7YnV5ZXI7M2U1Mjc1NzcwYmYxMmI4MzI1MDBiMmNkMWJmODIxNjZlMTBjNjI2MDgyMGI5MzJkZWI2MjA2OTMyMDA0YjY5Zg==

http://allegro.pl/przekaznik-samochodowy-czasowy-opozniajacy-1tp30-i6537207432.html?reco_id=82c54037-eaf9-11e6-bfbe-56847afe9799&ars_rule_id=201&bi_s=archiwum_allegro&bi_m=reco&bi_c=Product

http://allegro.pl/przekaznik-samochodowy-4120-12v-40a-i5442614972.html

0206_A3.PDF

0070_A4.PDF

Bezpieczniki.pdf

[lufa]

Nie wiem jak to działa na tym optycznym czujniku, bo nie jestem zalogowany na lagunie ( podeślij mi ma priv zapisane html) Nie wyobrażam sobie tego, bez ciągłego czyszczenia fotokomórki. Może coś takiego http://kaboauto.pl/czujnik-ruchu-mikrofalowy-1-strefa-p-38.html .

Nie wiem jak może działać praktycznie. Gdyby odpowiednio małą strefę ustawić i zabudować w hermetycznej obudowie.

Jeżeli biega o szkic schematu, to na czasówce należy stykiem zrobić podtrzymanie załączenia cewki. Rozumiem że po wyzwoleniu lewego czujnika jest ustalony czas na wyzwolenie prawego. A i sam przekaźnik raczej http://allegro.pl/przekaznik-z-ukladem-czasowym-timer-12v-10a-i6563977088.html . Ja bym dał dodatkowy przekaźnik na blokadę układu gdy zapłon jest załączony. U ciebie klapa dość szybko startuje

może dodatkowa czasówka i sygnalizacja. Ten "+ po wykryciu karty" można podłączyć z + stałym. Warunek działania z kartą jest spełniony fabrycznie. Przycisk klapy wysyła masę do UHT więc można samą drugą fotokomórkę wykorzystać, bez przekaźnika.



proszę.

Edytowane 5 Kwietnia 2020 przez lufa
linki wygasły

[bigtomi]

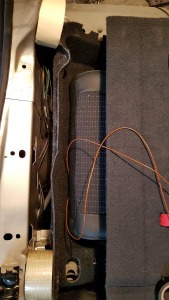

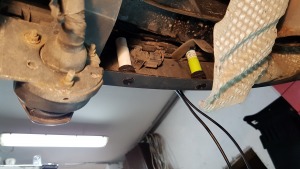

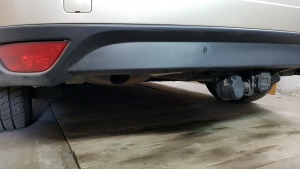

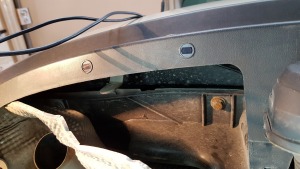

Dzieło dokończone działa super zobaczymy co będzie się działo później.A no i jeszcze jedno czekam na zamówiony układ od kolegi.Który po wzięciu 12v z klapki wlewu po podaniu na układ 3 impuls, czyli otwieramy auto dusimy trzy razy otwarcie na karcie to 3 impulsy 12v, podaje na zasilanie układu i przekaźnik daje impuls masy do przycisku od klapy, no i otwarcie klapy. Układ resetuje się że po 15 sek by nie pamiętał, ile razy otwieramy czy zamykam auto że zawsze trzeba trzy razy nadusić by otworzyć klapę bagażnika.Jakieś pytanie to chętnie odpowiem,no i dzięki też za udzielenie informacji od Cinasa i Lufy pozdrawiam.



A tu filmik

[meganecoupe02]

Super wyszło, brawo.

Trzeba uważać, żeby w zęby nie dostać



Czekam na informacje jak to działa gdy się zabrudzą czujniki.
