Megane III phIII Niepodłączone, pourywane kable

[aniewa]

9 godzin temu, pacholekck napisał:

Niestety jest też ucięta wtyczka od LEDów i wisi mi tylko tam 6 przewodów.

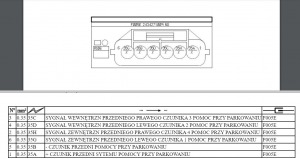

Scenic III ph II więc był kilka rozwiązań w zależności od wyposażenia. W tym przypadku to jest wtyczka od czujników parkowania i tam powinno być zasilanie tylko na jednym pinie i masa na drugim. Pozostałe cztery to sygnał czujników.

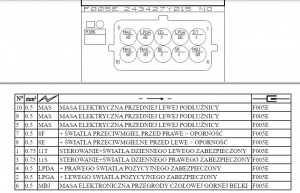

Druga wtyczka na 10 przewodów zasila halogeny, dzienne i pozycyjne według opisu poniżej.



Światła do jazdy dziennej i pozycyjne są w jednym kloszu i mają dwa zasilania.

1 + pozycyjnego czyli diody świecą słabiej

2 + dziennych czyli te same diody świecą mocniej.

Gdybyś dalej nie mógł rozgryźć tematu to wrzuć zdjęcia wtyczek.





[pacholekck]

@aniewa wielkie dzięki za schematy, chyba wszystko jasne. Dzisiaj przetestuje
