Scenic III phI Schemat kostki ECU JZ0Y M9R615 DTC154416(DF310)

[Bikebog]

Witam,

Jestem po wymianie czujnika temperatury spalin przed DPF w Grand Scenic III 2.0dci z 2011r. i niestety po wymianie dalej występuje błąd DTC154416(DF310). Po wymianie komputer nie widzi nowego czujnika i wskazuje przy odczycie parametrów stałą wartość 50'C. Stary czujnik został wymieniony z powodu uszkodzenia/przerwania się przewodów w okolicy samego czujnika.

Poproszę o schemat prowadzenia wiązki i pinów wtyczki ECU bym mógł "przepikać" przewody.

Jeżeli zna ktoś prostsze rozwiązanie problemu lub może udzielić cennych porad chętnie wysłucham ?

REGULAMIN Forum się kłania pkt 5.7  - aniewa

[aniewa]

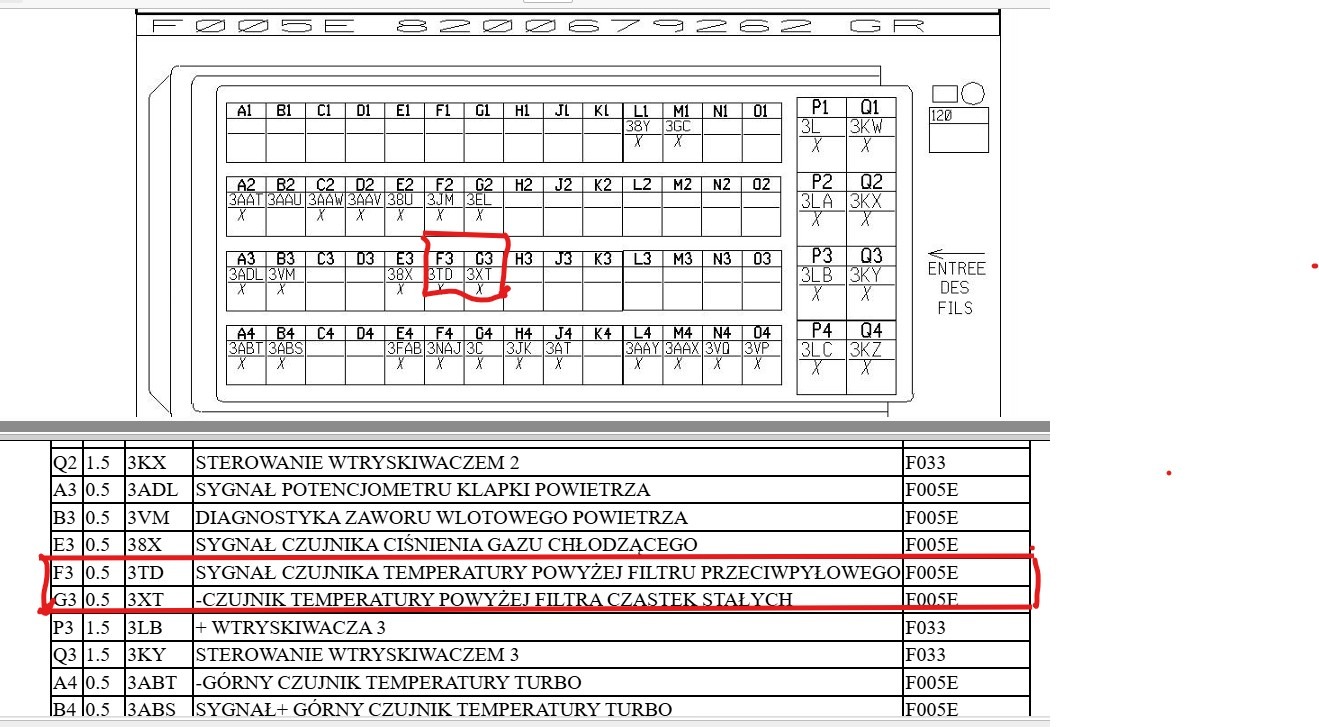

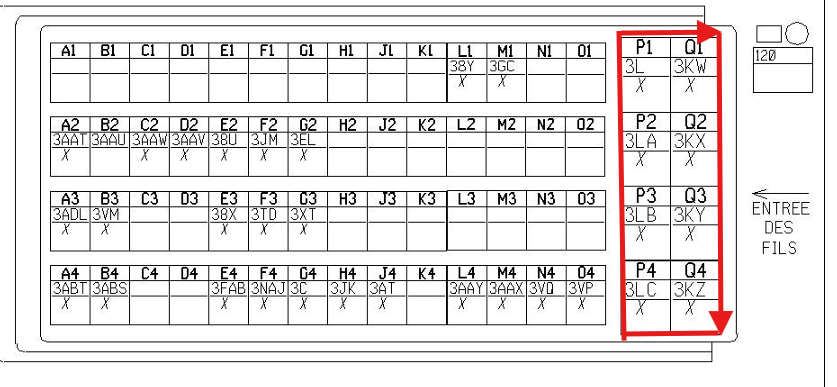

Szara kostka komputera wtrysku:

pin 1 czujnika - F3 komputera (zielony)

pin 2 czujnika - G3 komputera (pomarańczowy)

[Bikebog]

22 minuty temu, aniewa napisał(a):

Szara kostka komputera wtrysku:

pin 1 czujnika - F3 komputera (zielony)

pin 2 czujnika - G3 komputera (pomarańczowy)

Dziękować🍻 Masz może jeszcze rysunek jak wiązka idzie od belki? 🙂
