Megane II phI 12V po włączeniu radia

[dcst]

Witam,

chciałbym dowiedzieć się, w którym miejscu najlepiej byłoby podłączyć się do napięcia 12V "po włączeniu radia"? Najlepiej gdyby było to na którymś pinie w gnieździe gdzie nie mam nic podpięte :)

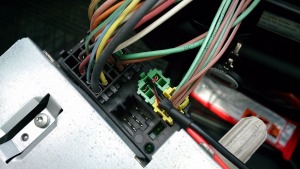

Załączam fotkę:

[gojgien]

Może trochę wyjaśnisz co to ma włączać i dlaczego po załączeniu radia??

Skoro ma to przechodzić przez radio warto by znać jakie to będzie obciążenie.

Masz zwyczaj radio wyłączać i włączać oddzielnie, poza takim zachowaniem po włączeniu zapłonu??

Ja przykładowo radia oddzielnie nie wyłączam, a jak samo po kilkunastu minutach bez zapłonu zgaśnie, to tylko włączam przyciskiem na radiu, ale wówczas nie mam potrzeby nic równolegle zasilać.

[dcst]

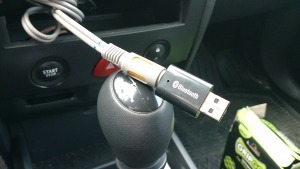

Chciałbym podłączyć adapter bluetooth aux. Coś takiego:

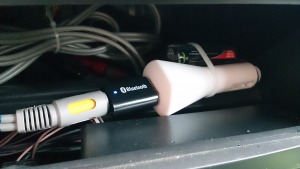

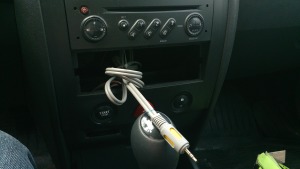

I w tej chwili mam prowizorkę zrobioną z bateriami(ale one działąją max 3 dni :) ):

Dlatego właśnie potrzebuję napięcie z radia, bo włączane jest czasem nawet gdy zapłon nie jest załączony(tak to bym wpiął się do pierwszego lepszego "żółtego kabla" :P )

[gojgien]

Każdy zółty kabelek podaje plus po zapłonie, czerwony to stały plus, nawet bez zapłonu. taki cieniutki jest do radia podłączony by podtrzymywać jego pamięć.

To co Ty chcesz wykonać to musi byc przez radio przepuszczone by równocześnie z nim się włączało, nieistotne czy po zapłonie czy tylko samo radio.

Ja bym przememierzył pozostałe piny jakie masz wolne w gniazdach ISO

Gdzieś tam w module C3, na pinie 17 powinno być to czego szukasz.

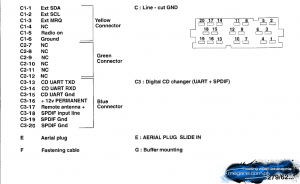

Poniżej rozpiska tych gniazd ale z poprzedniej wersji, chyba Tunerlist, gdzie wszystkie 3 są w jednym ciągu a nie podzielone jak u Ciebie:



Dodano: 06 kwi 2014 - 00:51

w tym poście masz dakładną rozpiskę pinów także w Updatelist:

http://megane.com.pl/topic/51346-radio-tuner-list-kostki/page__view__findpost__p__370034

Edytowane 5 Kwietnia 2014 przez gojgien

[dcst]

Tak właśnie myślałem, bo przed chwilą znalazłem na schematach to gniazdo na niebieską wtyczkę ISO

Wychodzi na to, że w Updatelist też na 17 pinie znajduje się ten +. W poniedziałek jeszcze wszystko pomierzę i zobaczymy :)



Dodano: 06 kwi 2014 - 01:00

  W dniu 5.04.2014 o 22:51, gojgien napisał(a):

w tym poście masz dakładną rozpiskę pinów także w Updatelist:

sorki, ale dopiero teraz zauważyłem, że uzupełniłeś posta :P Wielkie dzięki za pomoc.



Dodano: 06 kwi 2014 - 21:19

Napięcie sprawdzone, wszystko działa jak powinno. Na 17 pinie jest +(radia) a na 15 jest masa. Jeszcze jedno pytanie mam. Czy jak podłącze do tych pinów kabelki ze stabilizatorem L7805 i do tego gniazdo USB to wystarczy, żeby było 5V na wyjściu?

[gojgien]

  W dniu 6.04.2014 o 19:19, dcst napisał(a):

Czy jak podłącze do tych pinów kabelki ze stabilizatorem L7805 i do tego gniazdo usb to wystarczy, żeby było 5V na wyjściu?

Według danych katalogowych tak..

http://www.docstoc.com/docs/50978659/L7805---5V-Voltage-Regulator
