Megane II phII klimatyzacja

[kamil0033]

Czesc wszystkim jestem nowym posiadaczem M.2- 1.5dci i chcialbym zmienic panel sterowania nawiewu i klimy z manualnej na automatyczna .Przelozylem cala nagrzewnice z klimatronika ,mam 3 czujniki zew. wew. i slon. przedni panel .PROBLEM jaki mi sie pojawil nie ma w mojej instalacji kabli do czujnika slon.i niebieskiej kostki do panelu sterowania . Jezeli mozecie to pomozcie jak to podlaczyc lub podsuncie jakies schematy elektryczne .Z gory wielkie dzieki

Regulamin pkt. 5.6 -Prezes

Edytowane 14 Stycznia 2015 przez Prezes

[kaag]

Ja robię taką samą przekładkę na wiosnę. Narazie gromadzę podzespoły i przygotowałem plan przeróbki instalacji. Schematy do phI są na downloadzie. Po co przekładałeś całą nagrzewnicę. Aż mi się nie chce wierzyć że taką robotę zrobiłeś nie sprawdzając najpierw co i jak.

[aniewa]

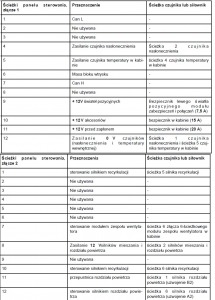

Schemat klimatronika na załączonym PDF. Wersja z 2007.

Oznaczenia na schemacie:

1111-czujnik nasłonecznienia

418-czujnik temp. w kabinie

1023-moduł wentylatora w kabinie

120 skrzynka bezp. w kabinie

1337 bezp. pod maską

645- moduł komfortu w kabinie

420,475,1115 silniczki sterujące



Dodano: 14 sty 2015 - 09:16

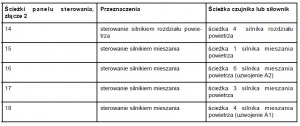

Dołączam drugą cząść wtyczki nr.2 bo mi umknęła.

schemat.pdf

[Jaru]

Pytanie, w jakiej wersji wyposażenia masz auto, np. czy masz czujniki zmierzchu i deszczu, składane lusterka, hands free, tempomat itp.

W najsłabiej wyposażonych wersjach może nie być niektórych wiązek, wtedy trzeba włożyć więcej pracy. Sprawdź, czy masz moduł UCH w wersji N3, bo w niższej wersji nie ma 3 gniazd z wyprowadzeniami wiązek, tylko 2 i wtedy jest problem.



Na pewno nie masz tej wiązki z niebieską wtyczką? Ona jest dość sprytnie ukryta - trzeba ją wydłubać z otworu, do którego jest wpięta, żeby nie latała luźno. Czujnik nasłonecznienia można podłączyć bezpośrednio do dwóch pinów niebieskiej wtyczki opisanych jako ścieżki nr 1 i nr 2 czujnika nasłonecznienia.

[kaag]

Jaru na czym polega problem z brakiem trzeciego gniazda w UCH? Wg mnie nic nie jest potrzebne z tego gniazda. Jeśli dobrze pamiętam są tam głównie wyjścia pod HF i inne drobne opcje dla wyżego wyposażenia.

[Jaru]

..chodzi mi tylko o "drobne" różnice w reszcie instalacji - w uboższej wersji może nie być "ukrytych" wiązek i wtyczek. Kolega pisze, że nie może znaleźć wtyczki, więc zastanawiam się, czy będzie musiał dorabiać wiązki, czy może po prostu przeoczył ukrytą wtyczkę.

Ogólnie to prościej było najpierw zidentyfikować, jakie jest wyposażenie, zamiast zaczynać od wymiany nagrzewnicy, która akurat nie była potrzebna.

[kamil0033]

autko ma czujnik zmierzchu aut. światła i tyle chyba to ta najuboższa wersja.

A jak rozpoznać jakie to jest to UCH, bo nie mam pojęcia ;)

Edytowane 15 Stycznia 2015 przez aston76

[kaag]

UCH musiałbyś odkręcić i zobaczyć na nalepce, chyba innej opcji nie ma. Masz impulsowe podnoszenie szyb, podgrzewane lusterka, czujnik deszczu, ekektryczne szyby z tyłu, podłokietnik między fotelami, pilot do radia, temp. zewn. na wyświetlaczu ? Albo inaczej lusterko wsteczne masz z dużą plastikową obudową?

Edytowane 15 Stycznia 2015 przez kaag

[kamil0033]

Siema sprawdzilem UCH i jest 2

wiec wziolem sie do roboty, odkrecilem cala deske i zaczolem szukac tej magicznej niebieskiej kostki, ale jej nigdzie nie ma wiec musialem sie wziac za dokladanie nowej wiazki elektrycznej nie moge tylko ogarnac do czego laczy sie ten niebieski kabel nie pamietam jaki to nr. pin. Mysle ze ogarne to w sobote bo jutro do roboty jak zakoncze prace opisze i powrzucam fotki

Regulamin pkt. 5.6, 5.7 -Prezes

Edytowane 16 Stycznia 2015 przez Prezes

[misio_p]

witam

mam mege z 2004 coupe. elektryczne szyby lusterko z czujnikiem zmierzchu i manualna klime. chce zmienic na klimatronik. zamowilem panel sterujacy. czy cos jeszcze bedzie mi potrzebna?? gdzie szukac tych dodatkowych kabli niebieska wtyczka??

nagrzewnica mi brzeczy na wyzszym biegu (3 i 4) i zdarzylo mi sie ze wylaczyla sie gdy byla na 4 czy to przez wibracje??

Regulamin pkt. 5.6 - pl-literki, 5.7 - logika wypowiedzi i ortografia

Następny, który nie wie, że zdanie rozpoczyna się dużą literą.

Oj będziemy się gniewać.

P_r_z_e_m_o

[P_r_z_e_m_o]

nagrzewnica mi brzeczy na wyzszym biegu (3 i 4) i zdarzylo mi sie ze wylaczyla sie gdy byla na 4 czy to przez wibracje??

Kolega wie co to jest nagrzewnica?

Nagrzewnica nie ma żadnych biegów, ani nie może się wyłączyć. No, chyba, że się zatka, wtedy można uznać, że się wyłączyła. ;)

[aniewa]

czy cos jeszcze bedzie mi potrzebna

Poczytaj kolego TEN temat. Jest o przerobieniu klimatyzacji ręcznej na klimatronik.

[misio_p]

Kolega wie co to jest nagrzewnica?

Nagrzewnica nie ma żadnych biegów, ani nie może się wyłączyć. No, chyba, że się zatka, wtedy można uznać, że się wyłączyła. ;)



chodzi o predkosc nawiewu 3 i 4 a nagrzewnica/nawiew sie wylancza z tego co znalazlem na necie to jakis rezystor kolo silnika nawiewu jest wadliwy i on wylancza prad



Regulamin pkt.

5.6 - pl-literki

5.7 - logika wypowiedzi, ortografia. Aston76



Proponuję Koledze zapoznać się z regulaminem forum, bo widać że ten punkt programu został pominięty podczas rejestracji.Aston76

Edytowane 9 Maja 2015 przez aston76

[P_r_z_e_m_o]

Nagrzewnica jest elementem układu wentylacji i klimatyzacji samochodu. Jest rodzajem kaloryfera, przez który stale przepływa ciecz chłodząca silnik, nagrzewając powietrze wpadające do kabiny. W Megane/Scenic zastosowany jest układ, który w razie potrzeby otwiera lub zamyka przepływ powietrza przez nagrzewnicę, wpadającego do kabiny.

Polecam wizytę na naszym Downloadzie i odszukanie stosownych dokumentów opisujących zarówno układ wentylacji samochodu i jego budowę. Znajdziesz tam też stosowne manuale, które pomogą w samodzielnej wymianie części.

Rezystor/moduł mocy jest elementem sterującym pracą dmuchawy, użyj i poczytaj o tym elemencie układu wentylacji.

Nie musisz szukać po całym internecie, wystarczy że przeszukasz forum, temat jest dość dobrze opisany. Znajdziesz nawet jak naprawić taki moduł.

[misio_p]

chodzi o predkosc nawiewu 3 i 4 a nagrzewnica/nawiew sie wylancza z tego co znalazlem na necie to jakis rezystor kolo silnika nawiewu jest wadliwy i on wylancza prad



Regulamin pkt.

5.6 - pl-literki

5.7 - logika wypowiedzi, ortografia. Aston76



Proponuję Koledze zapoznać się z regulaminem forum, bo widać że ten punkt programu został pominięty podczas rejestracji.Aston76



nie mieszkam w polsce i nie pisze z polskimi znakami ten regulamin to wzdura

Kolego regulamin przewiduje taką opcje jak Twoja. A jeżeli nie odpowiada Tobie regulamin, to nikt na siłę nie będzie Ciebie tutaj trzymał. Aston76

Edytowane 13 Maja 2015 przez aston76
