Scenic II phII Lokalizacja złącza R2

[gRRuby]

Dotyczy GSII phII 2.0 dCi



Klasyczny problem z zapchanym odpływem i woda w schowku. Auto lekko wariowało wskazując na zalanie kostki R2. W SCII phI sprawa jest obcykana, a w ph II wygląda trochę inaczej bo kostki w znanym mi miejscu bark. Pod fotelem jest kostka, ale zawieszona dość wysoko i jest dużo mniejsza. Nie wiem czy to ta, a jeśli tak to nie ma siły żeby ją zalać bo wisi 15cm na podłogą. Do wersji poliftowej mało jest dokumentacji.



1. Gdzie w SCII po lifcie jest kostka R2 i czy wygląda tak jak w phI ?

2. Czy kostka R2 ma związek z kalkulatorem wtrysku bo Clip go nie widzi?

[mrarek]

pod fotelem wisi kostka od airbaga/pasa

Edytowane 4 Lutego 2016 przez mrarek

[karllo]

Jakoś nie kojarzę aby ta kostka zmieniła miejsce w ph2...

Chyba słabo szukałeś tych dokumentacji... poszukaj Visu, schematy elektryczne, chyba ostatni najaktualniejszy dla SCII: 2009.03.16_NT8499_Visu v5.0_Renault Scenic X94(JR84)

Możliwe że zalało przewody pod wykładziną a wilgoć nadal tworzy problemy. Szukaj też problemów pod maską, wiązki, skrzynka bezpieczników etc... Może zalało skrzynkę bezpieczników pod maską.

[gojgien]

Kostki R2 są także na lewym słupku A, prawie że nad podłogą. (poniżej oparcia na lewą stopę)

Wiązka przewodów do niej biegnie prawie pionowo od podszybia, nic nie stoi na przeszkodzie by ją woda od góry zalała.

Co do schematów VISU, to szukasz ostatniego przed datą produkcji auta.

Każdy nowszy dotyczy aut produkowanych po tym terminie.

Ta R2 pod fotelem (poniżej schowka pod fotelem, by nie nie było niedomówień) faktycznie jest wysoko i raczej trudną ją zalać, jednak wilgoć (nawet ta w powietrzu) i francuska instalacja elektryczna bardzo się nie lubią.

[aniewa]

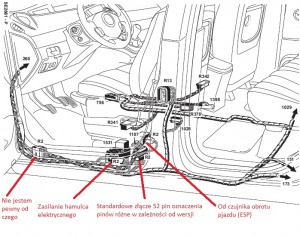

Scenic II ph II i jak i zresztą scenic II ph I ma kostek R2 przynajmniej cztery. Na rysunku poniżej zaznaczyłem przeznaczenie różnych złącz R2 w scenicu II ph II.





Podstawowe złacze R2 52 pinowe do zasilania praktycznie całego tyłu jest dostępne po wyjęciu szufladki pod siodłem kierowcy. Umieszczone jest za metalowym progiem za płytką bezpieczników.

[gojgien]

To co na szkicu jest opisane "nie jestem pewien" to zasilanie świateł z tyłu, wycieraczki, grzania szyby, czujników cofania, kurtyn, napinaczy pasów, elektryki w drzwiach tylnych..... i jeszcze kilku innych zabawek. Ogólnie wszystkiego co bezpośrednio od tej kostki biegnącą wiązką jest zasilane. (pomijając R2 pod fotelem kierowcy)
