Megane II phI Wymiana brązowej kostki PPH2 w skrzynce UPC

[zajchow]

Ponieważ sporo osób miało lub nadal ma problemy ze złączami w module zabezpieczeń i połączeń pod maską - zwanym UPC (występuje w przedliftowych megane II i scenic II) przygotowałem mały tutorial jak wymienić stare popękane i nadpalone kostki na nowe.  Zajmę się tu brązową kostką PPH2 ponieważ sprawia najwięcej problemów w stylu Direction non debloque - steering locked czy też brakiem zasilania na pompę paliwa co również skutkuje brakiem możliwości odpalenia auta. Podobnie będzie też wyglądała wymiana szarej kostki PPM2.

Nowych kostek oczywiście nie produkują, a kupno używanych wraz z całym modułem UPC to czysta loteria, gdyż mogą być w takim samym lub gorszym stanie, do tego moduły z obciętymi kostkami są w absurdalnych cenach.



Nowe możemy dostać jedynie czarne kostki świateł zwane PPA, i taką też kupujemy

http://allegro.pl/kostka-wtyk-swiatel-renault-megane-8200306033a-i5643609517.html

do niej zestaw z 10 pinów na zapas gdyby potrzebna była ich wymiana

http://allegro.pl/konektor-pin-zenski-sicma-150-fiat-citroen-2-szt-i6629637745.html

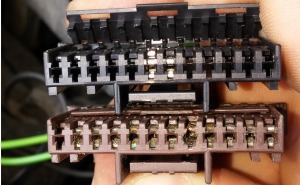

A tu mamy porównanie starej i nowej kostki - jak widać, są podobne. Różni je jedynie plastikowa szyna prowadząca w innych miejscach. Na zdjęciu widać też nadpalony słynny pin 5 oraz 8 który nie łączy i powoduje błędy blokowanie kierownicy.

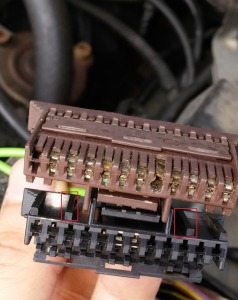

Aby przełożyć kostki, wycinamy lub szlifujemy na płasko dwa kawałki plastiku - zaznaczone na czerwono



dzięki temu nasza nowa kostka będzie pasowała do złącza PPH2.

Wraz z wtyczką dwa piny mamy już obsadzone razem z kablami, możemy je zostawić tam gdzie są, lub wyciągnąć i przełożyć na inne miejsce (u mnie wymiany wymagał pin 5).

Następnie obcinamy stary kabelek i lutujemy już do nowego kabla. Pozostałe kable z pinami (o ile mamy pewność że są ok) po prostu wyciągamy i przekładamy w tej samej kolejności w te same miejsca. Jeśli potrzebujemy wymieniać wszystkie kable w złączu, to do zakupionej na drugiej aukcji blaszanych pinów musimy zacisnąć odcięte od starej kostki kable (radzę robić to pojedynczo, żeby nie pomylić kolejności).

Po skończonej pracy wkładamy do gniazda PPH2 i opisujemy nową kostkę tak aby nie pomylić jej w przyszłości z tą prawdziwą czarną od świateł ;).
