Megane III phI Wiązka elektryczna Haka

[krisophjanus]

Witam, zamontowałem niedawno hak, jestem na etapie podłączania gniazda i tu pierwszy problem,

jeden z kabli musi zostać doprowadzony do akumulatora i tu też moje pytanie w jaki sposób przedostać się do komory silnika,

czy może można wpiąć się w jeden z kabli w skrzynce bezpieczników, widziałem że jest jeden z odpowiednim napięciem

z góry dziękuje za podpowiedzi.

[jabrze]

  W dniu 27.06.2018 o 19:51, krisophjanus napisał(a):

widziałem że jest jeden z odpowiednim napięciem

Rozwiń

Powinien być. Musisz to sprawdzić, czy po symulowanym zamknięciu samochodu napięcie jest tam cały czas. Mówimy o zasilaniu  przyczepy campingowej dla złącza 13 pin.



[krisophjanus]

Chodzi mi o podłączenie gniazda do przyczepki normalnej, to nie jest gniazdo 13 pinowe tylko chyba 6 lecz według instrukcji jeden kabel musi być podłączony do aku

[diablomichal]

Masz przygotowane gniazdo w bezpiecznikach, wystarczy wpiąć bezpiecznik i podłączyć się pod przewód bodajże bordowy, co jest w progu przy kierowcy. Oryginalna instrukcja renault do wiązki mówi, żeby tamten przewód przeciąć i się w niego wpiąć, a część idącą gdzieś w tył zaizolować. Jak będę w domu to podeślę z instrukcji.

Edytowane 28 Czerwca 2018 przez diablomichal

[krisophjanus]

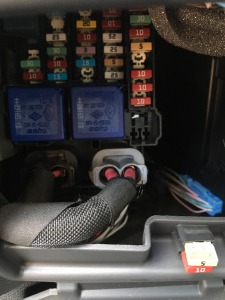

Ok to super, bo już byłem bezradny, myślałem też by się wpiąć w przewody które są na zdjęciu, czekam na instrukcję

[diablomichal]

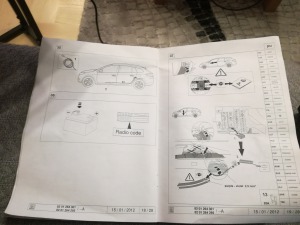

Jak coś mam całą instrukcję od hatchbacka i od kolegi z forum do kombi, tylko nie wiem gdzie ją wrzucić.

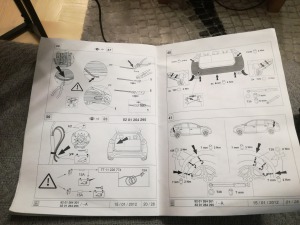

Krok 37 -38, pokazuję, żeby przeciąć przewód i do niego złączką dopiąć się. Ten przewód ze złączką idzie do złącza w haku i ogólnie zasila cały moduł haka.

Edytowane 28 Czerwca 2018 przez diablomichal

[krisophjanus]

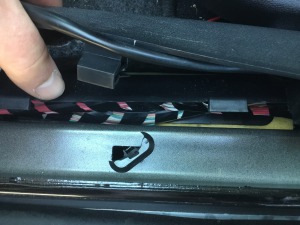

Tylko teraz w który kabel się wpiąć bo nie znajduje żadnego, wydaje mi się ze instrukcja mówi ze nie można wypinać się w te ze zwojów





[diablomichal]

To jeden z tych ze zwojów, taki grubszy

[Dgrfst]

Fluence PH I



Mogę potwierdzić, że purpurowa żyła z fioletowym paskiem (ok 2,5 mm2), jest wolna. Żyła, tak jak instrukcja pokazuje, leci wzdłuż samochodu po stronie kierowcy i zakręca w okolicach tylnej kanapy na drugą stronę auta.  Ja się wpiąłem na wysokości fotela kierowcy. Podpięta jest pod gniazdo bezpiecznika (puste) w trzecim rządku od lewej, na samym dole.



Także dzięki za info, montowałem nie dedykowany moduł oświetlenia haka, a dzięki wskazówkom z forum wyszło schludnie i zgodnie ze sztuką
