Megane II phI opis pinów w kostce elektrycznej zegarów

[Najemnik100]

Witam ma ktoś może dokłądny opis pinów w kostce elektrycznej prowadzącej do zegarów deski rozdzielczej

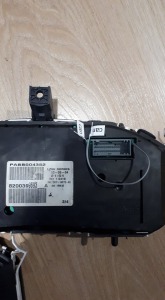

po poszukaniu po internecie i własnym przeanalizowaniu płytki, zaznaczone ktopką są przewodami w samochodzie

 kość 30pin

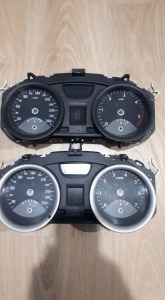

Czy ktoś sie orientuje w jakich samochodach jest stosowany który typ w 1 obrotomierz jest wyskalowany do 5k obrotów a 2 do 7k ?



[aniewa]

Licznik wyskalowany do 5k był w dieslu, do 7 k w benzynie.

Opis pinów:

1        SYGNAŁ CANH ELEKT WSPOMAGANIA KIEROWNICY
4        SYGNAŁ CANL ELEKT WSPOMAGANIA KIEROWNICY
7        SYGNAŁ CANH RADIO
9        SYGNAŁ CANL RADIO
10        SYGNAŁ WŁĄCZANIE WYŁĄCZANIE NAWIGACJI, EKRANU VIDEO
11        SYGNAŁ 2 CZUJNIKA POZIOMU OLEJU
13        SYGNAŁ 1 CZUJNIKA POZIOMU OLEJU
14         - POZIOMU PALIWA
15        MASA ELEKTRYCZNA PRAWEJ BELKI DESKI ROZDZIELCZEJ
17        STEROWANIE LAMPKI KONTROLNEJ OGRZEWANEGO FOTELA
20        STEROWANIE - LAMPKI KONTROLNEJ HAMULCA RĘCZNEGO
21        STEROWANIE - LAMPKI KONTROLNEJ NIVOCODE
25        STEROWANIE - ŚWIATEŁ DROGOWYCH > REGULACJA NATĘŻENIA OŚWIETLENIA TABLICY WSKAŹNIKÓW
27        SYGNAŁ + CZUJNIKA POZIOMU PALIWA
29        STEROWANIE - LAMPKI KONTROLNEJ ELEKTRONICZNEJ BLOKADY
30        + ODCIĘCIA AKUMULATORA ZABEZPIECZONE BEZPIECZNIKIEM LAMPKI  SUFITOWEJ

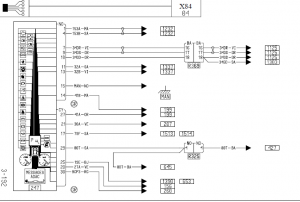

W dziale pliki masz schematy, jak potrafisz nimi się posługiwać to można ściągnąć i popatrzeć na przebieg połączeń.

Edytowane 2 Maja 2019 przez aniewa

[Najemnik100]

15 godzin temu, aniewa napisał:

Licznik wyskalowany do 5k był w dieslu, do 7 k w benzynie.

Opis pinów:

1        SYGNAŁ CANH ELEKT WSPOMAGANIA KIEROWNICY
4        SYGNAŁ CANL ELEKT WSPOMAGANIA KIEROWNICY
7        SYGNAŁ CANH RADIO
9        SYGNAŁ CANL RADIO
10        SYGNAŁ WŁĄCZANIE WYŁĄCZANIE NAWIGACJI, EKRANU VIDEO
11        SYGNAŁ 2 CZUJNIKA POZIOMU OLEJU
13        SYGNAŁ 1 CZUJNIKA POZIOMU OLEJU
14         - POZIOMU PALIWA
15        MASA ELEKTRYCZNA PRAWEJ BELKI DESKI ROZDZIELCZEJ
17        STEROWANIE LAMPKI KONTROLNEJ OGRZEWANEGO FOTELA
20        STEROWANIE - LAMPKI KONTROLNEJ HAMULCA RĘCZNEGO
21        STEROWANIE - LAMPKI KONTROLNEJ NIVOCODE
25        STEROWANIE - ŚWIATEŁ DROGOWYCH > REGULACJA NATĘŻENIA OŚWIETLENIA TABLICY WSKAŹNIKÓW
27        SYGNAŁ + CZUJNIKA POZIOMU PALIWA
29        STEROWANIE - LAMPKI KONTROLNEJ ELEKTRONICZNEJ BLOKADY
30        + ODCIĘCIA AKUMULATORA ZABEZPIECZONE BEZPI

Dziękuję za pomoc ;)
