Fluence I phI Opis kostek licznika

[szod]

Witam,

Ma ktoś opis wyprowadzeń kostek licznika we Fluence? Pewnie w Megane III jest taki sam. Chodzi mi o licznik wskazówkowy, ale chyba wyprowadzenia idą tak samo jak w tym z wyświetlaczem.

[cinas]

Napisz o co chodzi , 90% informacji leci po CAN do licznika więc nie ma wyprowadzeń obrotomierza czy prędkościomierza

[szod]

No napisałem. Chodzi mi o dokładną rozpiskę poszczególnych pinów złącz licznika. Wiem że jak to w samochodzie dane lecą też CAN-em. Ale nie wszystko leci. Np. podświetlenie licznika pewnie nie. Są też zapewne inne sygnały. Chcę zobaczyć co tam leci, bo chcę coś zrobić. Ale to zależy co jest tam dostępne. Może w ogóle będzie to nierealne.

[cinas]

Schematy do megany są na dowloadzie jest identycznie jak w fluence

9	0.35	30A	STEROWANIE - LAMPKI KONTROLNEJ NIVOCODE	F004
2	0.5	BCP4	+ ODCIĘCIA AKUMULATORA ZABEZPIECZONE BEZPIECZNIKIEM PAMIĘCI	F004
15	0.35	41A	SYGNAŁ + CZUJNIKA POZIOMU PALIWA	F004
16	0.35	41B	- POZIOMU PALIWA	F004
10	0.35	27A	STEROWANIE - LAMPKI KONTROLNEJ HAMULCA RĘCZNEGO	F004
11	0.5	153B	SYGNAŁ CANL ELEKT WSPOMAGANIA KIEROWNICY	F004
12	0.5	153A	SYGNAŁ CANH ELEKT WSPOMAGANIA KIEROWNICY	F004
3	0.35	NAM	MASA ELEKTRONICZNA GÓRNEJ LEWEJ BELKI	F004
21	0.35	96L	STEROWANIE KONTROLKĄ ZAPIĘCIA PASA KIEROWCY	F004
18	0.35	32C	SYGNAŁ 2 CZUJNIKA POZIOMU OLEJU > MODUŁ STEROWANIA SILNIKIEM	F004
17	0.35	32D	SYGNAŁ 1 CZUJNIKA POZIOMU OLEJU / MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ	F004

[szod]

Chwila, coś mało tych przewodów. Tam są dwie kostki. Który to plik w downloadzie to opisuje? Bo pobierałem różne i się nie spotkałem.

[aniewa]

Wszystkie schematy podają opis tylko jednej kostki, czarnej. Ilość podłączonych pinów zależy od wyposażenia typu nawigacja, rodzaj radia. Druga kostka jaki ma kolor? Mam wszystkie schematy od Fluence po angielsku i na żadnym nie jest opisana druga kostka. Jak chcesz to Ci podeślę na email plik visu schema Fluence, waga 97MB i sam przejrzysz co Ci potrzebne. Licznik ma na schematach numer numer 247.

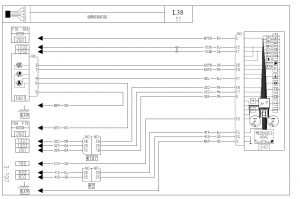

Dla przykładu schemat podłączenia licznika.

Opis urządzeń znajdziesz na opisie visu schema megane III.

[szod]

Przepraszam, mój błąd. Tam jest jedna kostka. Pomyliło mi się z czymś innym :P Tylko pinów w tej tabelce co podesłał cinas trochę jakby mało. To ja poproszę ten plik. Może coś znajdę.
