Megane III phII Megane 3 1.6dci lift klimatyzacja

[Lukrasi]

Witam.

Posiadam Megane 3 z silnikiem 1.6dci. Mam problem z klimatyzacją. Jak jadę to nie działa.. jak przejadę przez jakieś nierówności to zacznie działać i chłodzi bardzo dobrze dopóki nie wjadę znów w jakąś nierówność.

Dodam że na postoju słychać jakieś głosy jak zatarta rolka ale to eliminuje w sensie rolkę prowadzącą i rolkę napinacza bo są nowe a głos dalej jest. Chyba że sprzegielko alternatora lub właśnie cos z kołem klimatyzacji..

Rolki wymieniał poprzedni właściciel.

[bacablue]

Witam. Najprędzej sprzęgło na kole pasowym sprężarki klimatyzacji.

[Lukrasi]

Też tak przypuszczam. bardzo ciasno jest pod maską w tym samochodzie z tym silnikiem. Czy ktoś wie jaka tam sprężarka siedzi bo ciężko dojrzeć numery.

[Lukrasi]

Ma ktoś może schemat instalacji elektrycznej do klimatyzacji?

[aniewa]

By dowiedzieć się jaką sprężarkę posiadasz to znaczy ze sprzęgłem czy tylko z zaworem to musisz wyjąć moduł UPC i sprawdzić czy w dużym białym złączu w pinie 10 masz wpięty przewód koloru łososiowego. Jeżeli brak tam przewodu to na 100 % masz sprężarkę tylko z zaworem i sztywnym sprzęgłem.

Obwód sprzęgła i zaworu wydajności. Sprzęgło to numer 171 a zawór sterujący wydajnością to 1150. Skrzynka UPC ma numer 1337.

0110_A4.PDF





[Lukrasi]

Dziękuje za ceną informacje. A w nich gdzie znajduje się ten moduł?

[aniewa]

Pod maską na prawo od akumulatora masz czarny moduł z bezpiecznikami, w niego są wpięte różne wtyczki, jedna z nich jest biała i z niej wychodziłoby zasilanie do sprzęgła. W razie gdybyś tam zaglądał to zrób zdjęcie modułu od strony wtyczek, były trzy rodzaje i zasilanie zaworu wydajności sprężarki miało zasilanie z różnych wtyczek.

[Lukrasi]

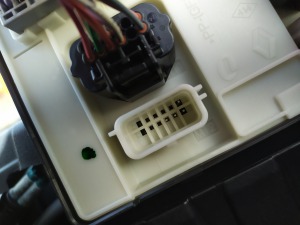

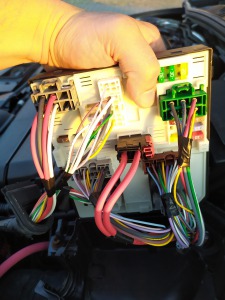

A więc zdjęcia modułu i wtyczki białej.

A do czego to wolne miejsce MT2?

[aniewa]

Masz najnowszy moduł USM. Posiadasz sprężarkę ze sprzęgłem i zaworem regulującym wydajność sprężarki czyli najlepszą opcję. Z pinu 10 wychodzi biały przewód do sprężarki.  Zawór regulacji wydajności sprężarki zasilany jest z pinu 9 białej wtyki a masą steruje pin 4 czarnej wtyczki złącza MT1. Możesz wypiąć czarną i białą wtyczkę i zmierzyć oporność zaworu regulacji wydajności. Miernik podłączasz pod piny 4 czarnej i 9 białej a oporność o ile dobrze pamiętam to coś między 10-15 omów. Wtyczki można wypinać po zamknięciu samochodu i odczekaniu kilku minut.

Złącze MT2 jest nie wykorzystane.

[Lukrasi]

Okej. Jutro to sprawdzę a mianowicie ten zawór regulacji jaki jest opór. A powiedz proszę pin 10 z białej wtyczki to sterowanie sprzęgłem?

Sprzęgło sterowane jest zapewne niczym innym jak cewką. Pod cewkę przychodzi plus pewnie z pinu 10 a sterowanie masa skąd?

Edytowane 15 Czerwca 2020 przez Lukrasi

[aniewa]

Trochę nieściśle sprecyzowałem, oczywiście z pinu 10 wychodzi zasilanie do sprzęgła sprężarki a opór zaworu mierzony między pinami 4 i 9 jak wcześniej napisałem to około 10-15 omów, dokładnie nie pamiętam. Do wtyczki zaworu praktycznie nie ma żadnego dostępu więc jedyny i najprostszy sposób pomiaru jest z wykorzystaniem przewodów w USM.

[Lukrasi]

Jasne rozumiem. Alternator trzeba wyjąć żeby dostać się do wtyczek kompresora..

A powiedz prosze, sprzęgło też jest sterowane minusem, skąd?

Prośba jak masz dostęp podeślij schemat rozpisu pinów we wtyczkach tych dwóch w USM

[aniewa]

Sprzęgło jest sterowane plusem, minus ma stały.

USM najnowsze w M III.

usm 2010.pdf



[Lukrasi]

Elegancko. Jutro wszystko sobie pomierze i zdam relację co i jak. Najdziwniejsze że wentylator po włączeniu klimy się uruchamia..

[aniewa]

Wentylator się uruchamia bo czujnik ciśnienia daje zgodę na włączenie sprężarki i a przycisk AC nie jest w pozycji Off.
