Megane III phI Wentylator chłodnicy nie działa na żadnym biegu

[stah]

Cześć mam problem w Megane 3 GT 2.0TCe 2012

/\/\/\/\/\/\/\/\/\/\/\/\

Przestał działać wentylator chłodnicy. Zobaczyłem jak w korku rośnie mi temperatura do 115'C (sprawdzone po obd)

/\/\/\/\/\/\/\/\/\/\/\/\

- Włączenie klimatyzacji nie uruchamia wentylatora

/\/\/\/\/\/\/\/\/\/\/\/\

- Test wentylatora z pyclip nie uruchamia go na żadnym z dwóch biegów

/\/\/\/\/\/\/\/\/\/\/\/\

- Przy teście wentylatora słychać pracę przekaźnika

/\/\/\/\/\/\/\/\/\/\/\/\

- Wentylator kręci się lekko - raczej nie powinien być zatarty, nigdy nie hałasował

/\/\/\/\/\/\/\/\/\/\/\/\

1. Czy słyszalna praca przekaźnika jest równoznaczna z tym, że bezpieczniki są sprawne?

/\/\/\/\/\/\/\/\/\/\/\/\

2. Biorąc pod uwagę powyższe - jeśli przekaźnik pracuje to znaczy że prąd idzie to wentylatora, czyli powinienem szukać na jego wtyczce lub sprawdzić go alba krótko podłączając go pod 12V.

/\/\/\/\/\/\/\/\/\/\/\/\

3. Ktoś gdzieś pisał że odpięcie czujnika temperatury powinno włączyć wentylator (nie robiłem tego), ale tak samo powinien włączyć go test w pyclip.

/\/\/\/\/\/\/\/\/\/\/\/\

4. No właśnie... Czy macie jakieś pomysły. Aktualnie nie mam dostępu do kanału czy jakiegoś podnośnika więc na chwilę obecną nie mogę nawet zajrzeć do wtyczek ale żebym ewentualnie wiedział gdzie szukać jak już będę mógł.

/\/\/\/\/\/\/\/\/\/\/\/\

Wnioskując po tym co sprawdziłem - uszkodzona instalacja albo sam wentylator. Czy jeszcze coś mogę wykluczyć?

REGULAMIN Forum się kłania pkt 5.7  - Prezes

[Andrzej-2010]

1 godzinę temu, stah napisał(a):

jeśli przekaźnik pracuje to znaczy że prąd idzie to wentylatora,

 -czyli powinienem szukać na jego wtyczce lub sprawdzić go alba krótko podłączając go pod 12V.

1/ Są dwa przekaźniki wentylatora na I i II bieg;

     - zmostkować piny pod przekaźnikami i sprawdzić czy wentylator się załącza,

     - jeżeli nie - sprawdzić bezpieczniki,



1 godzinę temu, stah napisał(a):

odpięcie czujnika temperatury powinno włączyć wentylator (nie robiłem tego),

 -ale tak samo powinien włączyć go test w pyclip.

2/ Powinien zostać włączony,

1 godzinę temu, stah napisał(a):

- Włączenie klimatyzacji nie uruchamia wentylatora

3/ A czy klima działa???

       - kiedy był serwis??



[aniewa]

2 godziny temu, stah napisał(a):

1. Czy słyszalna praca przekaźnika jest równoznaczna z tym, że bezpieczniki są sprawne?

Nie

2 godziny temu, stah napisał(a):

3. Ktoś gdzieś pisał że odpięcie czujnika temperatury powinno włączyć wentylator (nie robiłem tego), ale tak samo powinien włączyć go test w pyclip.

Tak jak piszesz, nie ma sensu odłączać czujnika.

44 minuty temu, Andrzej-2010 napisał(a):

3/ A czy klima działa???

       - kiedy był serwis??

Nie ma związku z wentylatorem.

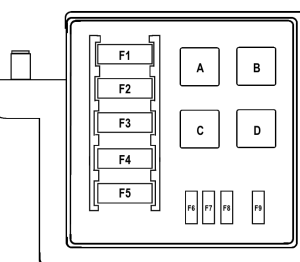

Do sprawdzenia bezpieczniki w skrzynce w komorze silnika na rysunku F5 i F7. Mała puszka po prawej stronie.

Jeżeli sprawne to silnik wentylatora lub kostka przyłączeniowa do niego. Możesz podać bezpośrednio 12 V do fioletowego przewodu w złączu wentylatora, sprawdzisz czy silnik działa.

[jabrze]

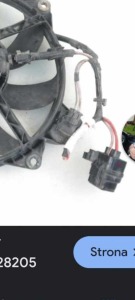

Bezpośrednio przy wentylatorze są opornice i  ich podłączenia silnie się utleniają od temperatury wydzielonej na nich w trakcie pracy. Ten trop sprawdzić pod maską.

[aniewa]

10 minut temu, jabrze napisał(a):

Bezpośrednio przy wentylatorze są opornice

Autor pisze, że na drugim biegu też nie pracuje a na tym biegu opornica jest pomijana. Zasilanie bezpośrednio ze styków roboczych przekaźnika.

[jabrze]

Tak to prawda, bo opornica w M3 ma tylko dwa piny.

Wniosek z tego, że brakuje masy.

[milejow]

7 godzin temu, stah napisał(a):

Biorąc pod uwagę powyższe - jeśli przekaźnik pracuje to znaczy że prąd idzie to wentylatora

Nie, wiadomo, ze obwody sterujące przekaźnikami są sprawne. Obwód zasilania wentylatora jest na innym bezpieczniku i w tym przypadku uszkodzenie może mieścić się w obwodzie prądowym przekaźników lub w braku masy na silniku wentylatora

[stah]

Wentylator po podaniu 12V startuje

Nie ma napięcia na wtyczce.

Bezpieczniki sprawne.

/\/\/\/\/\/\/\/\/\/\/\

Przekaźnik który jest przy bezpiecznikach działa (o ile to ten - po numerach tak jest opisany)

/\/\/\/\/\/\/\/\/\/\/\

Gdzie po drodze możemy szukać?

Co jeszcze jest po drodze między bezpiecznikami od wentylatora, a wentylatorem?



REGULAMIN Forum się kłania pkt 5.7  - Prezes



[aniewa]

2 godziny temu, stah napisał(a):

Wentylator po podaniu 12V startuje

Czyli silnik sprawny



3 godziny temu, stah napisał(a):

Nie ma napięcia na wtyczce.

Prawidłowo, napięcie pokaże się po zadziałaniu czujnika temperatury i ewentualnie po zadziałaniu przekaźnika drugiego biegu dla wyższych temperatur.

3 godziny temu, stah napisał(a):

Bezpieczniki sprawne.

Czy jest stałe napięcie na tych bezpiecznikach? Czy jest stały plus na styku roboczym przekaźnika (styk A3 przekaźnika) Od tego zasilania zależy praca wentylatora.

[stah]

Napięcie na bezpiecznikach było dopiero po odpaleniu auta. Na zapłonie wskazywało jakieś 1.1V.

Natomiast po odpaleniu i np. włączeniu klimy było napięcie około 15V na bezpieczniku od małej prędkości wentylatora.

Mówimy o przekaźniku obok bezpieczników od wentylatora? 8200786806

Czy gdzieś jeszcze jest inny przekaźnik? Były tam styki 85, 86, 87 i 30.

To nie zostało sprawdzone.



[aniewa]

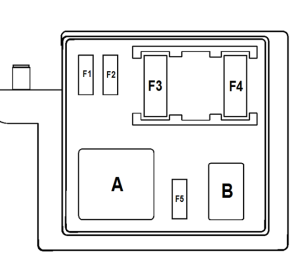

Z którego roku auto? Silnik F4R 872? Posiadasz skrzynkę z dodatkowymi bezpiecznikami jak na rysunku poniżej czy taką jak wkleiłem wcześniej?

Na rysunku, który teraz wkleiłem przekaźnik od wentylatora oznaczony A. Bezpieczniki F2 i F3. Na wcześniej wklejonym rysunku brak przekaźnika od wentylatora.

[stah]

Rok 2012, skrzynkę z bezpiecznikami za lampą posiadam taką jak teraz wkleiłeś.

Silnik się zgadza

Sprawdzaliśmy f2 i f3.



[aniewa]

Według schematów bezpieczniki F2 i F3 powinny mieć stałe zasilanie z modułu odłączania akumulatora. W tym roczniku ten moduł nie posiadał przekaźnika załączającego zasilanie po zapłonie, ale może masz inaczej. Wklejam dwa schematy, pierwszy to schemat tej skrzynki ( 597 )z przekaźnikiem dużej prędkości wentylatora (234) oraz ogólny schemat sterowania wentylatorem w silniku F4R.  Może będzie łatwiej określić przyczynę niedziałającego wentylatora.

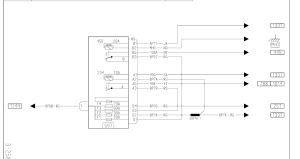

 schemat skrzynki bezpieczników

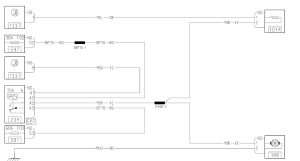

 schemat zasilania wentylatora



[stah]

Czym jest ta "puszka" po prawej?

To coś istotnego, czy występuje w wybranych wersjach? Nie widziałem tego nigdzie pod maską.

[aniewa]

To jest przekaźnik drugiego biegu wentylatora. Występował w starszych wersjach z inną małą puszką bezpieczników i przekaźników.
