Megane III phI Kamera cofania Scenic III Megane III

[Woytus]

@ andrzejm36



Wybrałeś już jakiś wariant kamery??

[andrzejm36]

Woytus.. mimo całego szacunku do kolegi Cinka oraz Rabgolda mam obawy co do podłączenia kamerki w sposób fabryczny.Cena sprzętu jak wyliczył kol. Cinek to ok. 700 pln ..ale najważniejsze to problemy z dopasowaniem softu , wersji , konfiguracji clipem / którego nie mam a każde podłączenie w okolicy to stówka / itd.Chodzi o to aby nawigacja przełączała źródło sygnału po CANie przy załączonym biegu wstecznym. Myślę że jak dla mnie bezpieczniejsze będzie bazowanie na rozwiązaniu carvision .. czyli wpięcie się w taśmę ekranu nawigacji , wyprowadzenie stamtąd sygnałów rgb i synchro i dorobienie ukł. zamieniającego syg. video z jakiejś tam kamerki na sygnały potrzebne do sterowania naszymi ekranikami.I taki układzik to też nie problem..można korzystać z chińskich gotowców np.

http://allegro.pl/adapter-multimedialny-uniwersalny-interfejs-rbg-i3773218144.html

lub trochę lepszych jakościowo coś bazujące na tym

http://allegro.pl/show_item.php?item=3751536974&msg=Obserwujesz+t%C4%99+ofert%C4%99.%3Cbr+%2F%3E%0ANie+przegap+jej+zako%C5%84czenia.+Ustaw+przypomnienie+w+zak%C5%82adce+%3Ci%3E%3Ca+href%3D%22%2Fmyaccount%2Fwatch.php%22%3ETrwaj%C4%85ce%3C%2Fa%3E%3C%2Fi%3E.&watched=1&msgtoken=2588db2f0d2284939d6df5b28ebc72fd553da4b654bb8a05ab6d91f2d6ed1ca0

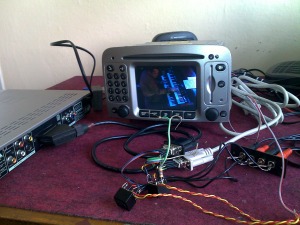

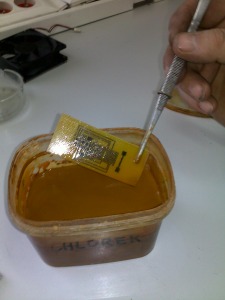

ale najtrudniejszą sprawą jest płytka ,, przejściówka " lub nawet ukł. przełączający ... nie wiem czy na taśmie jest dodatkowe wejście źródła sygnału czy należy ciąć i przełączać to co jest. Jak już wspomniałem bawiłem się w to kiedyś w mojej alfe.. rysowanie , trawienie płytki , zabawy co nie miara...generalnie druciarstwo.A jak podliczysz koszty / konwerter ok. 300 pln ... taśmy , gniazda przesyłki itd. / to wychodzi razem ok. 500 pln oraz czas stracony gdzie mógłbyś w tym czasie zarobić kasę w inny sposób...a i tak nie ma pewności czy to ruszy.Muszę przemyśleć to wszystko .. fajnie by było mieć kamerkę cofania a i zauważyłem że z przodu też by się coś przydało bo już raz wjechałem na parkingu w dziurę .. nie widać niczego z naszych aut przed dziobem do 2 metrów.Takie rozwiązanie carvision byłoby idealne. Na razie napisałem do nich czy mają świąteczną promocje...

http://www.navlinkz.de/Interfaces/Interfaces-nach-Fahrzeug/Renault/v-LiNK-2-Video-RFK-RGB-Eingang-RenaultTOMTOM-Navigation.html

http://www.carvision.nl/index.php?item=tomtom-camera-video-interface&action=article&group_id=10000013&aid=190&lang=NL

...wychodzi gdzieś 290 euro..dużo / 1200 pln / ..zobaczymy co odpiszą



choć jeśli ktoś by zdobył rozpiskę tej tasiemki to może bym się skusił jeszcze raz powalczyć , tu można kupić taśmę i złączki

http://www.tme.eu/pl/details/mx-98267-0409/zlacza-ffcfpc-raster-100mm/molex/0982670409/#

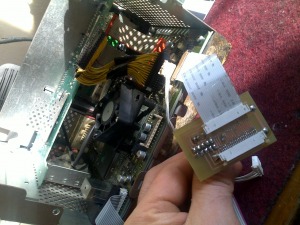

nie wiem dokładnie ile pinów i jaki raster.. musiałbym rozkręcić swoją nawigacje.W pierwszym linku podałem namiary na interfejs z allegro..ma on takę zaletę że działa jako przejściówka i przełącznik dla sygnałów rgb synchro.. jest tam do pobrania instrukcja.Bawiłem się tym kiedyś ale im odesłałem to urządzenie bo było tylko NTSC.W naszym przypadku to wszystko jedno ..wpinamy się rgb a to jaki system PAL czy NTSC ...to kwestia zakupu odpowiedniej kamerki.

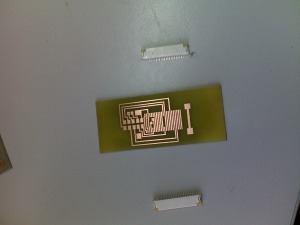

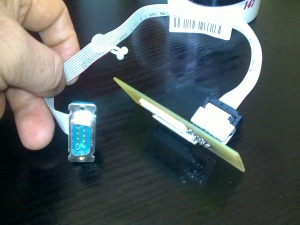

tu na tym zdjęciu widać / niestety / że jest jednak jakaś elektronika i przekaźniki

Edytowane 20 Grudnia 2013 przez andrzejm36

[Robgold]

W 99% ekranów samochodowych do navi, multimediów używa się zwykłego ekranu analogowego RGB + synchronizacja. To co robi pudełko z car vision to przełącza sygnały z TT na sygnały doprowadzone do modułu CV i tyle. Ewentualnie jeśli ekran jest NTSC (częściej stosowany bo tańszy) to w środku jest układ konwersji PAL-> NTSC dla ekranu.



Jeśli chodzi Andrzejm36 o "druciarstwo" jak to ładnie nazwałeś. To czysta przyjemność zaprojektować coś, stworzyć PCB, napisać oprogramowanie i uruchomić :)

[andrzejm36]

Robgold a miałbyś rozpiskę taśmy .Nie bardzo chce mi się biegać z oscyloskopem do auta i szukać rgb na taśmie.Nie mam symulatora sieci CAN aby odpalić to na warsztacie.Najprawdopodobniej ekranik jest NTSC ..ale to nie problem.Jak już pisałem ten interface

http://allegro.pl/adapter-multimedialny-uniwersalny-interfejs-rbg-i3773218144.html

ma przejście rgb wej/ wyj i jest właśnie NTSC.Kupiłem go kiedyś ale odesłałem bo w Alfie nawigacja była w PALu.Jeśli ktoś z kolegów ma jakieś zdjęcia płyty navi , dane ilości pinów i raster taśmy to proszę o wklejenie.Po świętach kupię złączki i taśmy i zacznę zabawę z płytką jak kiedyś :)

[Robgold]

Andrzejm36 nie mam na te chwilę rozpiski. Podejdę do tematu z oscyloskopem :) ewentualnie jeśli na samym wystawiaczu będzie nalepka producenta to producenta poproszę o dostarczenie noty technicznej.



Na chwile obecną segreguję ramki CAN'owskie pozbierane z auta i będę próbował odpalić na biurku sam display z navi.



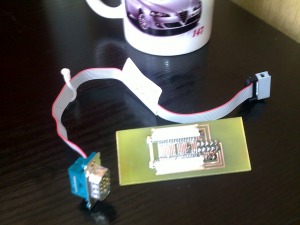

P.S Nigdy nie rób ścieżek pod kątem prostym.

W tych miejscach narażone są na podtrawienie. Dlatego w projektowaniu PCB unika się takiego prowadzenia.

Bardzo ładna płytka. Foto czy prasowanie ? :)



Cieszy mnie fakt, że więcej "druciarzy" jest na tym forum. Jak przeszedłem z marki Skoda i forum poświęconego grupie VAG to jakoś przykro było, że tam jest tylu majsterkowiczów a na forach Renault nie. Mam nadzieję, że wspólnymi siłami uda nam się coś więcej wypracować tą kamerą :)

[andrzejm36]

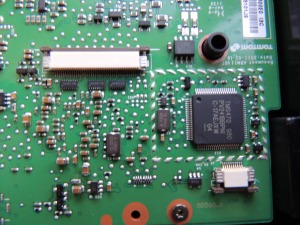

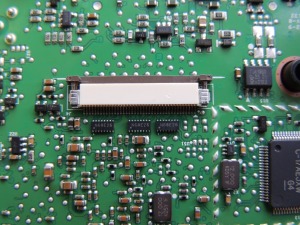

widzę że jesteś w temacie :) ,,prasowania" ... myślę że miło będzie razem coś wymyślić.W poniedziałek wytarmoszę ekran nawigacji i porobię zdjęcia płytki i policzę te piny aby zrobić zamówienie tasiemek.Jeśli masz czym / a piszesz że połapałeś ramki / to może pomyśl nad układem który zamieniałby sygnały CAN włączenia biegu wstecznego , przycisków na joysticku / tak jak w carvision / na sygnały analogowe załączające i przełączające wejścia interfejsu.

http://quasarelectronics.pl/?co=products&act=show&id=52&l=pl

http://www.tme.eu/pl/katalog/?art=CAN.4050



Dodano: 23 gru 2013 - 12:25

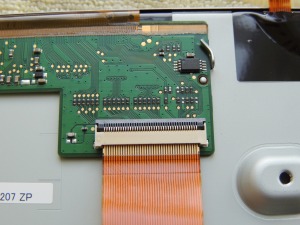

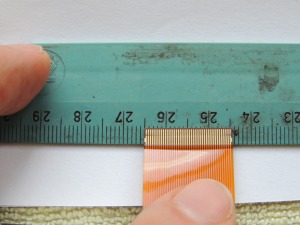

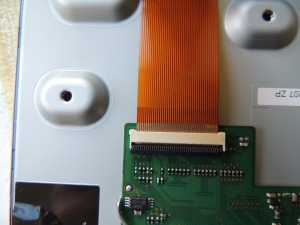

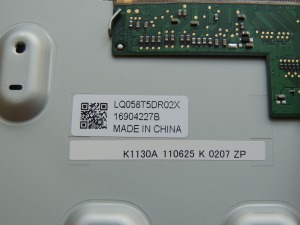

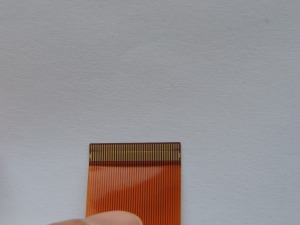

Poprawcie mnie jeśli się mylę .. :)..to że raster jest 0,3mm i jest 40 pinów na taśmie szerokości 2 cm to hmm..może jeszcze w domowych warunkach można przeskoczyć ale to że wyświetlacz nie ma żadnej elektroniki / wejścia rgb i synchro / a wszystko się dzieje na płycie głównej to już inna sprawa.Należałoby dorobić procesor na który podawałoby się potrzebne sygnały a ten multipleksował by poszczególne ścieżki wyświetlacza. Myślę że na domowe warunki odpuszczę temat własnoręcznej budowy..i szukam jak najtaniej gotowca :)

Edytowane 23 Grudnia 2013 przez andrzejm36

[raffsa]

ktoś pytał o SIII z TFT i kamerką mam coś takiego w miarę możliwości mogę pomóc.

[cinas]

Dziś montowałem w megi kolegi Krzychos radio made in china zamiast fabrycznego

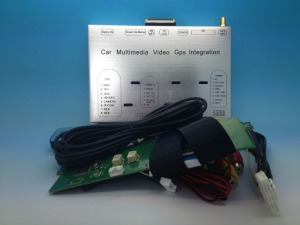

Zestaw pasuje w oryginalne miejsca, dodtakowo ma kamerkę cofania z tyłu i rejestrator drogi z przodu

Radio ma 2x czytnik kart microSD jeden na mapy drugi na media / usb / bluetooth, czyta dane z megi po CAN

Poczekamy na opinię kolegi Krzychos jak sprzęt się sprawuje

[Woytus]

Jak koszt zestawu?? Pewnie w okolicach 2k PLN??

[cinas]

Był to import z chin cena jakieś 500 $ - ale głowy nie dam obciąć - tu w PL coś takiego

Ja zamówiłem interfejs pod TT do kamery wyjdzie około 500 zł - jak dojdzie to dam info o wynikach

[andrzejm36]

Cinek ..gdzie zamawiałeś interfejs..podaj linka.

[Robgold]

Andrzejm36, ze zrobieniem interfejsu nie powinno być większych problemów. Mam już na biurku TT Live z opcja kamery.

Za przełączanie sygnałów pomiędzy navi a kamerą odpowiada układ ADV7180 (multiplexer video Analog Devices).



Popracuje zobaczymy co da się z tego zrobić :)



Cinas_ podaj z ciekawości nam tutaj model i markę tego "Chinczyka".

Ciekawa opcja jest ten wbudowany rejestrator.

Edytowane 29 Grudnia 2013 przez Robgold

[andrzejm36]

http://megane.com.pl/index.php?app=core&module=attach&section=attach&attach_rel_module=post&attach_id=14506



hmm..byłoby fajnie..tam nawet po lewej jest wejście synchro...:)



http://www.analog.com/static/imported-files/data_sheets/ADV7180.pdf

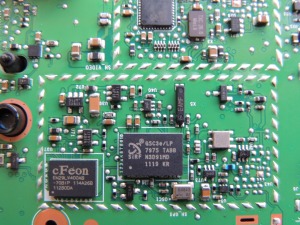

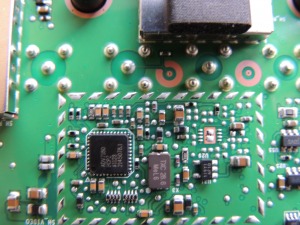

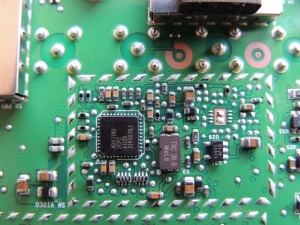

widać na zdjęciu że pin 29 i 30 są na masie...;)/ av2 , av3 /...Robgold tnij tą 19 stą nóżkę i wprowadź jakiś sygnał zewnętrzny o odpowiedniej amplitudzie Data Sheet str. 114 ..powodzenia ;)

Edytowane 29 Grudnia 2013 przez andrzejm36

[cinas]

Interfejs do nawi link do podłączenia kamery a radio kombajn w poście jak wyżej



Dodano: 01 maj 2014 - 13:28

Ciąg dalszy z uruchomienia kamery cofania .. Jest opcja aktywacji kamery cofania w nawigacji - testy robię z oryginalnym modułem i kamerą od Scenic III

Moduł wysyła informację iż jest aktywna kamera i navi uruchamia obraz z kamery - akrualnie nie mam obrazu z kamery ale może coś na pająku nie kontaktuje

Jak się obrobię to sprawdzę jaki afekt będzie bez modułu can po podaniu sygnału video



Dodano: 03 maj 2014 - 12:34

Kamera działa na oryginalnym zestawie

Podłączyłem zwykłą kamerę video i też jest obraz

Pozostaje wysłanie ramek can do navigacji aby przełączyć obraz - jest wysyłana ramka aktywująca i navi wyświetla cały czas obraz do czasu wysłania ramki dezaktywującej

andrzejm36 bawiłeś się może w podsłuchanie ramek ?

Edytowane 1 Maja 2014 przez cinas_

[Woytus]

@ cinas_ rozumiem że mamy dwie opcję.

1. Kupujemy moduł kamery cofania i jakąś kamerkę video- nie musi być oryginał. Do tego Twoja aktywacja i wszystko działa.

2. Jak będziemy mieli podsłuchane bramki linii CAN i będzie wiadomo jak je wygenerować to wystarczy zwykła kamerka video i generator sygnału CAN, który przełączy nam obraz.



Fajnie by było jeszcze synchronizować video z audio i wpuścić sygnał audio, video z jakiegoś odtwarzacza multimedialnego :)
