Megane II phI M2 CC- Czujnik otwarcia bagażnika-gdzie?

[Tommi3737]

Szybkie pytanie-czy ktoś się orientuje gdzie takowy się znajduje? Poniewaz moje autko caly czas twierdzi ze bagaznik jest zamkniety-nawet jak jest otwarty.... Z tego co sprawdzilem w dolnej czesci-ten w bagazniku nie ma czujnika. Podejrzewam ze jest jakos zmontowany w sam zamek ale nie moge go wyjac... odrecilem wie srubki ktore go trzymaja ale zaczal tylko ruszac sie na prawo i lewo-lekko.

[Nel]

Jeżeli do zamka dochodzą 4 przewody to jest jak w innych Megankach - w zamku

[subratri]

jest w zamku, jesli twierdzi, że jest zamknięty to jest zwarty do masy

[Tommi3737]

Dzieki Panowie-tak myslalem. Znalazlem w nocie technicznej ze aby zamek wyszedl to trzeba ta szara ramke ktora jest pod tablica rejestracyjna zdemontowac. SPrawsze w weekend.

[subratri]

trzeba rozpakować plastiki. Ten zewnętrzny na którym jest tablica rej też. Od środka też trzeba zdjąć. Ale to zadanie na 20 minut, tylko wygląda tak przerażająco.

[Tommi3737]

Dzieki subratri.... lookne w weekend. JUz raz mialem grozna sytuacje, klapa sie nie domknela a zaczelem dach otwierac...klapa przyjela dziwna pozycje...



Dodano: 29 lip 2013 - 00:36

Jak widac na ponizszych zdjeciach organoleptycznie ciezko cos wymyslec. W tej chwili nawet miernika nie mam. ALe po odlaczeniu wtyczki od zamkna w dalszym ciagu auto twierdzilo ze bagaznik sie zamkniety. Z tego wnioskuje ze dopiero zwarcie jakiegos obwodu jest sygnalem zamknieta, a obwod otwarty oznacza zamkniety bagaznik. Czy ktos z was moze mi odczytac ze schematów które piny informuja o zamknieciu bagaznika?



[subratri]

Nie masz Ty połamanych kabli między klapą a samochodem? Tego zamka jakoś ne śledziłem zbyt dokładnie ale zasada ogólna w tym aucie, to zwieranie do masy. Jeśli po odpięciu wtyczki dalej uważa za zamknięty to może to zwarcie następuje gdzieś wcześniej? Po drodze.

[Tommi3737]

I tu sie nie zgodze. Np.roletka w bagazniku w cc dziala na takiej zasadzie ze w momencie kiedy wtyczka jest odpieta to pozwoli ci zlozyc dach. A dopiero zwarcie obwodu symuluje fakt niezaslonietej roletki. Do tego tam ida 4 przewody-z tego dwa dzialaja napewno dobrze bo idzie nimi + i - do sterowania zamkiem. Wiec albo ktos specjalnie cos zrobil w co watpie, albo poprostu jakies styki nie lacza w tym zamku...

[gojgien]

A oświetlenie w bagażniku masz?? Zapala się?? Zazwyczaj to z tego samego miejsca jest pobierany sygnał do info o otwartym bagażniku. W zamku tego nie szukaj ponieważ nie ma wskazania zamek odryglowany, klapa w takich przypadkach nadal jest zatrzaśnięta, więc bagażnik zamknięty i kontrolka nie świeci.

W przypadku braku styku na tym wyłączniku nawet po fizycznym otwarciu klapy, nadal nie ma styku z masą i brak info o jej otwarciu.

Na schematach element nr 560 i taki też jest kod schematu dla scenica. W meganie zapewne będzie ten sam.

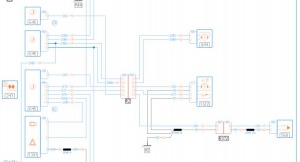

Tu fragmenty z meganki:

Edytowane 29 Lipca 2013 przez gojgien

[Tommi3737]

Oswietlenie w bagazniku mam ale dziala jak chce. Chyba razem z drzwiami w kabinie sie zapala i gasnie...



Gojgien nie do konca rozumiem co masz na mysli ale tak jak pisalem-na podstawie mojego doswiadczenia z roletka w cc- obwod otwarty oznacza ze cos jest właczone tj.roletka zaslonieta i mozna otwierac dach. Obwod zamkniety (zwarcie) roletka odsunieta-nie mozna otwierac dachu...

[subratri]

nie jest na odwrót, jak odepniesz wtyczkę to odpinasz też masę czyli to samo jak byś wcisnął stycznik.

[gojgien]

A co tu ma roleta do tego??

Czujnik otwarcia klapy ma 2 styki i zworkę, jeden styk jest do masy podłączony, drugi przez kostki biegnie do UCH, a z niego do kontrolki jaki i do śswietlenia bagażnika, ten schemat też jest prosty jak 2 druty i lampka. Jest też pod oddzielnym numerem 165.

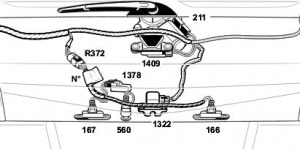

Tu fragmenty z meganki z widocznym czujnikiem i połaczeniami:

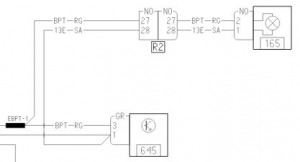

Zasilanie lampki w bagażniku:

Skoro lampka działa jak jej się podoba, to masz przyczynę że klapa wskazuje stan zamknięty choć jest podniesiona.

Edytowane 29 Lipca 2013 przez gojgien

[Tommi3737]

Z tego wynika ze na styku nr.4 powinienem miec mase...a jej chyba nie ma-to trzeba by sprawdzic. Tylko znowu sie zastanawiam czy sa jakos ponumerowane te styki... ale jak bede mial miernik to juz do tego dojde.

Edytowane 29 Lipca 2013 przez Tommi3737

[gojgien]

:!: wstawiłem kolejny kawałek schematu by było do kompletu.

Sprawdź czy masz masę na styku 3 kostki R372.

Do takiego sprawdzenia wystarczy żaróweczka bateria i 2 kawałki przewodów. Jeden do stałej masy, drugi na styk w kostce i żarówka powinna świecić. Tak samo powinna świecić jak do tej samej kostki ale na przewodach w stronę czujnika 560, przykładając kable od probówki do styków 3 i 6 gdy klapa jest podniesiona. Jak swieci to czujnik sprawny jeśli nie to nie łączy i tu masz przyczynę problemu.

A swoja drogą.... zabierać się za takie zabawy bez miernika, to robota głupiego....

Edytowane 29 Lipca 2013 przez gojgien

[Tommi3737]

Dobra Gojgien-to ze lampka dziala jak chce-a dziala z przednimi drzwiami bo mysle ze klapa jest zamknieta to ja wiem.... tylko szukam przyczyny tego problemu a nie skutków.



Niemam zarowki :!: ale niedlugo juz bede mial nawet miernik to lookne. Rozumiem ze to 3 i 4 styk sa odpowiedzialne za sprawdzanie klapy. Chyba szybki test moge zrobi podlaczajac mase do styku nr.3-powinna sie zapalic lampka w bagazniku...

Edytowane 29 Lipca 2013 przez Tommi3737
