Megane II phI Mechanizm ciegienka zamka

Recommended Posts

Witam, chciałbym bardzo prosić o pomoc.

Wczoraj zabrałem się za naprawę zacinających się klamek w mojej megane II. Udało sie w każdej przywrócić działanie jednakże w drzwiach kierowcy jest do wyciągnięcia zamek który jest połączony cięgienkiem.

Problem polega na tym że po jego montażu nie potrafię otworzyć drzwi od zewnątrz. Wymontowałem cały mechanizm i sprawdziłem działanie linek. Patrząc na wprost do otworu gdzie wchodzi cięgienko jedyny możlwy montaż to gdzie wkładka zamka jest poziomo a ciegienko pionowo (jeżeli jest pionowo to ciągnąc za linkę od otwierania klamką nie działa - jeżeli obrucę cięgienkiem w lewo to działa otwieranie z klamki zew. Tak też zmontowałem (ale wtedy wkładka zamka jest pionowo wiec nie wprowadzałem do gniazda tego cięgna) Po zmontowaniu całości auto sie otwierało ale nie zamykało drzwi z pilota.

Zauwazyłem że są 3 pozycje w gnieździe (obrócone w lewo - działa otwieranie poprzez ciągniecie linki ale wkładka jest pionowo, na wprost - nie działa otwieranie a wkładka zamka jest poziomo, oraz obrócone w prawo - nie działa otwieranie i wkładka jest pionowo) dodatkowo w każdych tych kombinacjach działa otwieranie od wewnątrz.

Proszę o waszą pomoc jak to zmontować aby mogło to działać



Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Środkowa pozycja to zamknięte - możliwość włożenia i wyciągnięcia klucza. Dolna, albo górna pozycja to otwieranie, a przeciwna niby pusta jest potrzebna do zamknięcia ( przeskok w zamku ). Przy zamknięciu z zewnątrz - od środka otwiera się klamką - jest to prawidłowo.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

W takim razie jak mam ustawić aby to zmontować żeby działało otwieranie od zew.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
5 godzin temu, jonny1000 napisał:

X

Po wyjęciu kluczyka nie może być w nim blokady. Po włożeniu wkładki zamka (robisz to z kluczykiem) trzeba wyjąć kluczyk, żeby drzwi z zewnątrz pozostały otwarte.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Czy mógłbyś opisać dokładnie kroki jaki mam wykonać? Próbowałem wiele różnych metod i zawsze było to samo.

Z góry dziękuję.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Krótka linka zamka idzie do klamki zewnętrzne. Cięgno masz zahaczone o mechanizm obrotowy, a pancerz włożony w widełki. Może tego nie zrobiłeś? Jestem wzrokowcem i z pamięci ciężko to opisać.

Jeśli to tu jest problem, to wieczorem zrobię zdjęcie mechanizmu klamki z widocznymi widełkami od pancerza. To cięgno podchodzi z dołu blisko wkładu kluczyka.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Mam zaznaczony mechanizm z tym nie mam problemu. Nie wiem jak ustawić cięgienko i jak wkładkę żeby po włożeniu pasowało i oczywiście można byłoby otworzyć jak i zamknąć auto. Proszę jeżeli ktoś może opisać jak wygląda montaz samej wkładki do drzwi

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
3 godziny temu, jonny1000 napisał:

Nie wiem jak ustawić cięgienko i jak wkładkę żeby po włożeniu pasowało



6 godzin temu, jabrze napisał:

Po włożeniu wkładki zamka (robisz to z kluczykiem) trzeba wyjąć kluczyk, żeby drzwi z zewnątrz pozostały otwarte.

Dokładniej - żeby można podnieść klamkę i otworzyć drzwi.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Przepraszam ale jestem laikiem i czy mógłbyś proszę opisać krok po kroku jak wkłada się tę wkładkę?

W jakiej pozycji ma być cięgienko i jak ustawione gniazdo. Czy drzwi mają być zaryglowane? czy kluczyk ma być w wkładce podczas wkładania kiedy go wyciągnąć, czy mam go przekręcić w jakiś sposób?

Przepraszam za tyle pytań ale chciałbym to sam naprawić



Dnia 15.04.2019 o 21:49, jabrze napisał:



Dokładniej - żeby można podnieść klamkę i otworzyć drzwi.



Czy mógłbym Cie prosić o określenie krok po kroku jak włożyć tę wkładkę

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Dnia Tue Apr 16 2019 o 10:24, jonny1000 napisał:

X

Jest film na YT.

Wkładkę masz ustawioną tak, żeby jej bagnet wszedł do gniazda zamka. Następnie manipulując kluczykiem zostawiasz w pozycji, żeby dała się podnieść klamką zewnętrzną i wyciągasz kluczyk. Następnie blokujesz wkładkę za pomocą dźwigni w otworze czoła drzwi.

Jeśli tego nie można zrobić - trzeba wyjąć zamek, rozebrać i go rozlokować lub wymienić na sprawny.

Miałem podobny przypadek zablokowania i po zdjęciu obudowy od razu widać przyczynę. Wystarczy posymulować dźwigniami.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Napisano (edytowany)
Dnia 18.04.2019 o 12:45, jabrze napisał:

Jest film na YT.

Wkładkę masz ustawioną tak, żeby jej bagnet wszedł do gniazda zamka. Następnie manipulując kluczykiem zostawiasz w pozycji, żeby dała się podnieść klamką zewnętrzną i wyciągasz kluczyk. Następnie blokujesz wkładkę za pomocą dźwigni w otworze czoła drzwi.

Jeśli tego nie można zrobić - trzeba wyjąć zamek, rozebrać i go rozlokować lub wymienić na sprawny.

Miałem podobny przypadek zablokowania i po zdjęciu obudowy od razu widać przyczynę. Wystarczy posymulować dźwigniami.



Próbowałem wiele możliwości i ciągle to samo - zamek zamknięty od zewnątrz.

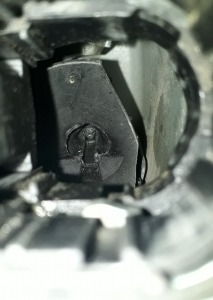

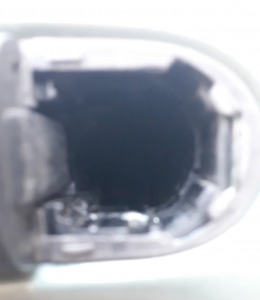

Otwór wygląda tak (cięgienko może wejść tylko w pozycji pionowej):

20190419_183853.thumb.jpg.40f219b6eb8d36c94cd47e7723729897.jpg20190419_183904.thumb.jpg.81e46d140a7859bdcb343d52db1b61b5.jpg

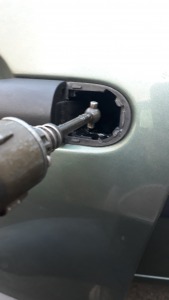

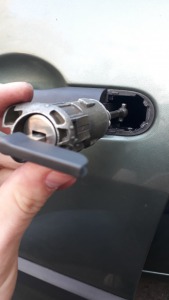

Wkładam mechanizm z cięgienkiem (kluczyk włożony):

20190419_183930.thumb.jpg.a518bd5399bfc52bddfb782242d1c53e.jpg 20190419_183944.thumb.jpg.5b2161465b4ab5f2ab73c82571b68814.jpg

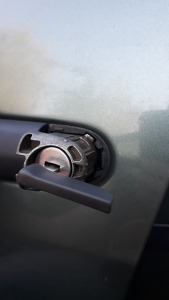

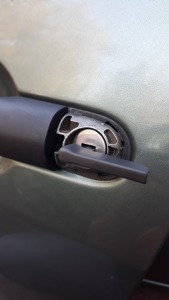

Następnie

20190419_183951.thumb.jpg.897e52621a3f0a5986134591b38e8eef.jpg 20190419_184007.thumb.jpg.e18389b8559c4ef67703f39d27e5015f.jpg



Próbowałem trzymać za klamkę ale to nic nie dało (w tej pozycji nie można otworzyć od zewnątrz)

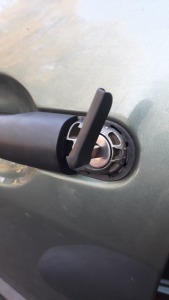

Jedyna możliwość otwarcia drzwi po włożeniu wkładki jest w tej pozycji:


Ale wtedy nie da sie wyciągnąć kluczyka (cięgienko wewnątrz mechanizmu jest w pozycji poziomej)



Proszę, musi istnieć jakiś sposób, to nie może być aż tak skomplikowane.



Na YT jest film gdzie jest to wkładane jak wyciągane i to bez kluczyka.

Edytowano przez jonny1000

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
46 minut temu, jonny1000 napisał:



Ale wtedy nie da sie wyciągnąć kluczyka (cięgienko wewnątrz mechanizmu jest w pozycji poziomej)

Skoro wracając kluczyk do wyciągnięcia klamka się blokuje, tzn, że mechanizm blokady w zamku nie pracuje prawidłowo. Ruchy kluczykiem góra-dół to wyraźnie słyszalne przeskoki blokady.

Oznacza jedno - bez zdjęcia obudowy zamka i stwierdzeniu przyczyny uszkodzenia (jest przy zębniku napędowym)się nie nie obędzie. Ty robisz wszystko prawidłowo. Śmiało rozbieraj - nic się w nim nie rozsypie. Przed przesunięciem obudowy trzeba odgiąć jej blokady. Po rozebraniu zwróć uwagę na pracę sprężyn. Jedna jest napędowa od przylegania zębnika przenoszącego napęd z silnika, a drugą kojarzę z suwakiem przełączającym i samą blokadą. Praca tego zamka też jest na YT (strona obcojęzyczna).

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Dziękuję za pomoc

Okazało się po rozebraniu tego zamka że spadła jedną ośka że swojego trybu, teraz wszystko dało się poskładać i działa poprawnie
