Megane II phI Schemat czujnika ciśnienia klimatyzacji.

[MechanikAmator]

Witam

Uciąłem oraz rozebrałem wtyczkę od czujnika ciśnienia klimatyzacji i mam problem z ponownym jej złożeniem ( nowe konektorki ). Wtyczka posiada 3 piny dolny odpowiada za powrót dwa wyżej za masę i stały plus 5v. teraz pytanie który to który? Na przewodach wszystko się oczywiście zgadza. Kwestia tylko jak to ma być podłączone na czujniku.

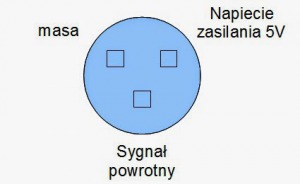

Czy to zdjęcie opisuje wtyczkę ? Czy sam czujnik?

[aniewa]

Na zdjęciu masz widok czujnika z prawidłowymi oznaczeniami.

edycja

Po obejrzeniu starego czujnika wydaje mi się, że rysunek dotyczy jednak wtyczki. Więc na razie proszę nie sugerować się zawartością pierwszego zdania, postaram się to dogłębnie sprawdzić.

Znalazłem post użytkownika @Nel z 28,05,2012 r i umieścił w nim zdjęcie z oznaczeniem pinów wtyczki. A - minus, B +, C - sygnał.

Wychodzi, że jednak pierwsze moje zdanie było prawdziwe i opis na niebieskim rysunku dotyczy czujnika.



Edytowane 21 Maja 2019 przez aniewa
